Slik monterer du Thule sykkeltilhengeren på sykkelen din

Noen sykler krever en adapter for å koble til en Thule sykkeltilhenger på en sikker måte. Denne guiden hjelper deg med å finne ut om du trenger en, og hvilken adapter som passer til din sykkel.

La oss først forstå hvordan tilhengeren kobles til. Du fester tilhengeren til sykkelen via Thule axle mount ezHitchTM. På nyere tilhengermodeller har denne et platedesign, og på eldre modeller et koppedesign. Begge versjonene har et 10 mm hull der du setter inn en gjenget bolt for å koble dem til sykkelen.

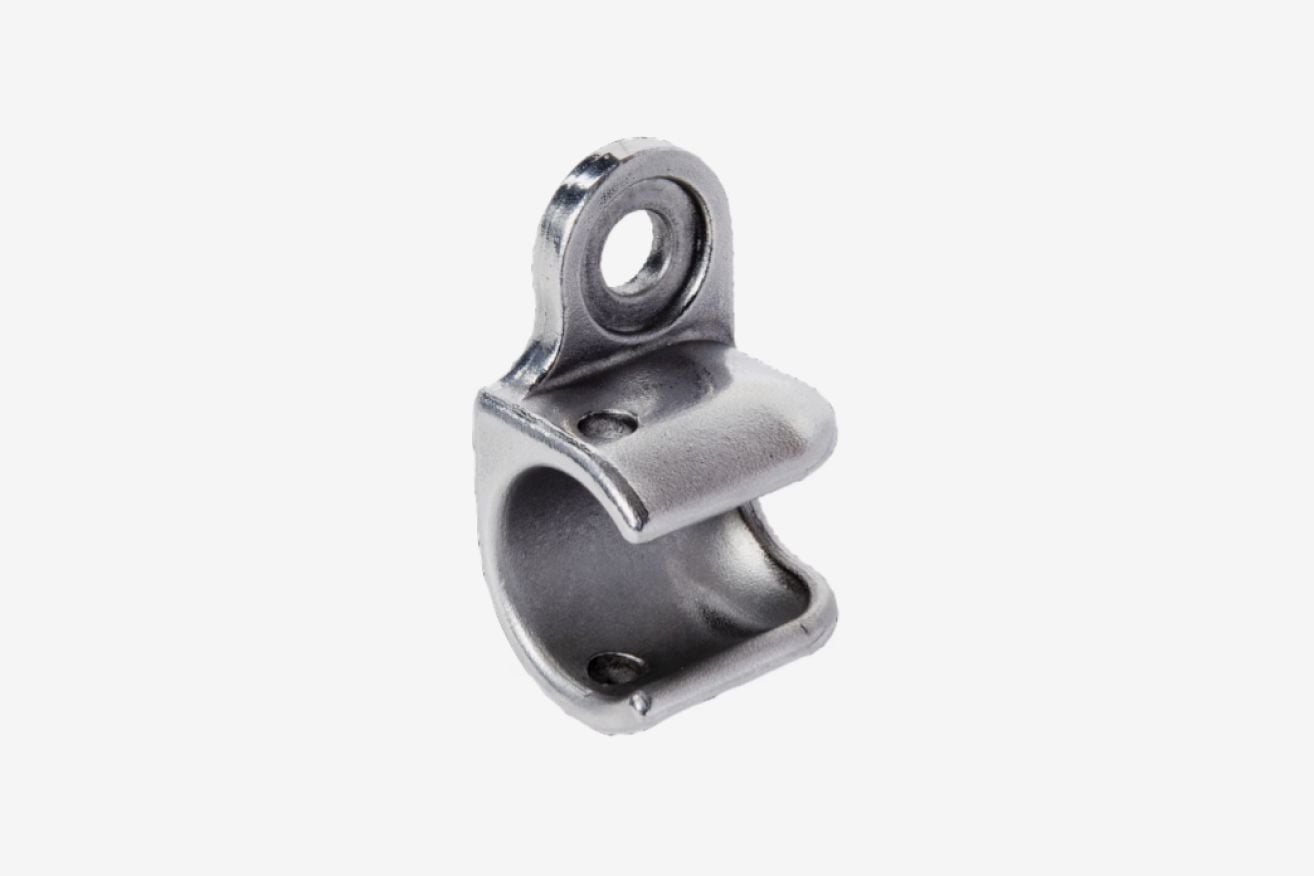

Nærbilde av Thule-akselfestet ezHitch-kopp™, en metallkomponent mot en ensfarget hvit bakgrunn.

ezHitch Cup

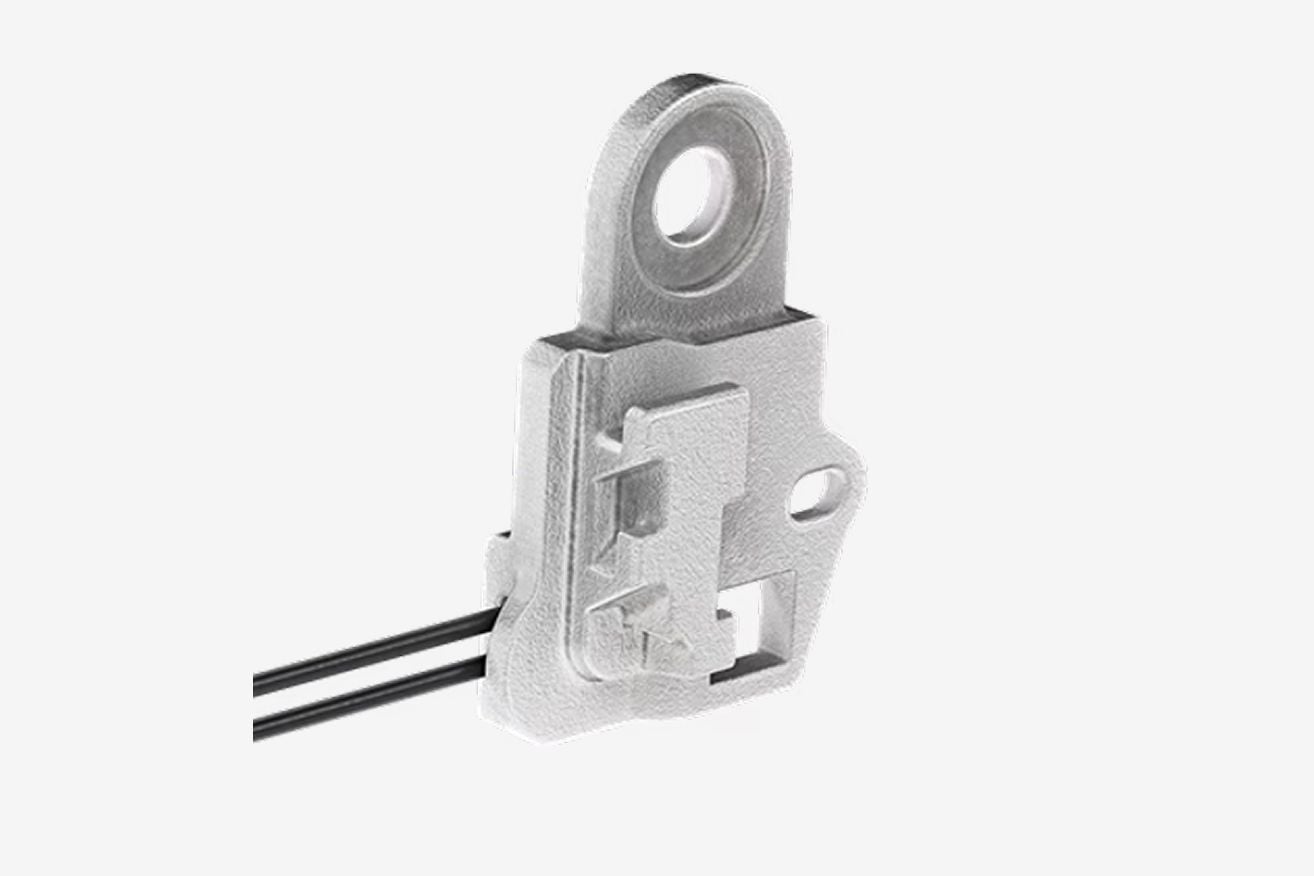

ezHitch Plate

Sjekk nav- og akseltypen på sykkelen din

Festet for bakhjulet på sykkelen din (nav-/akselområdet) bør være en av de tre typene nedenfor. Typen avgjør hvilken adapter – om noen – du trenger.

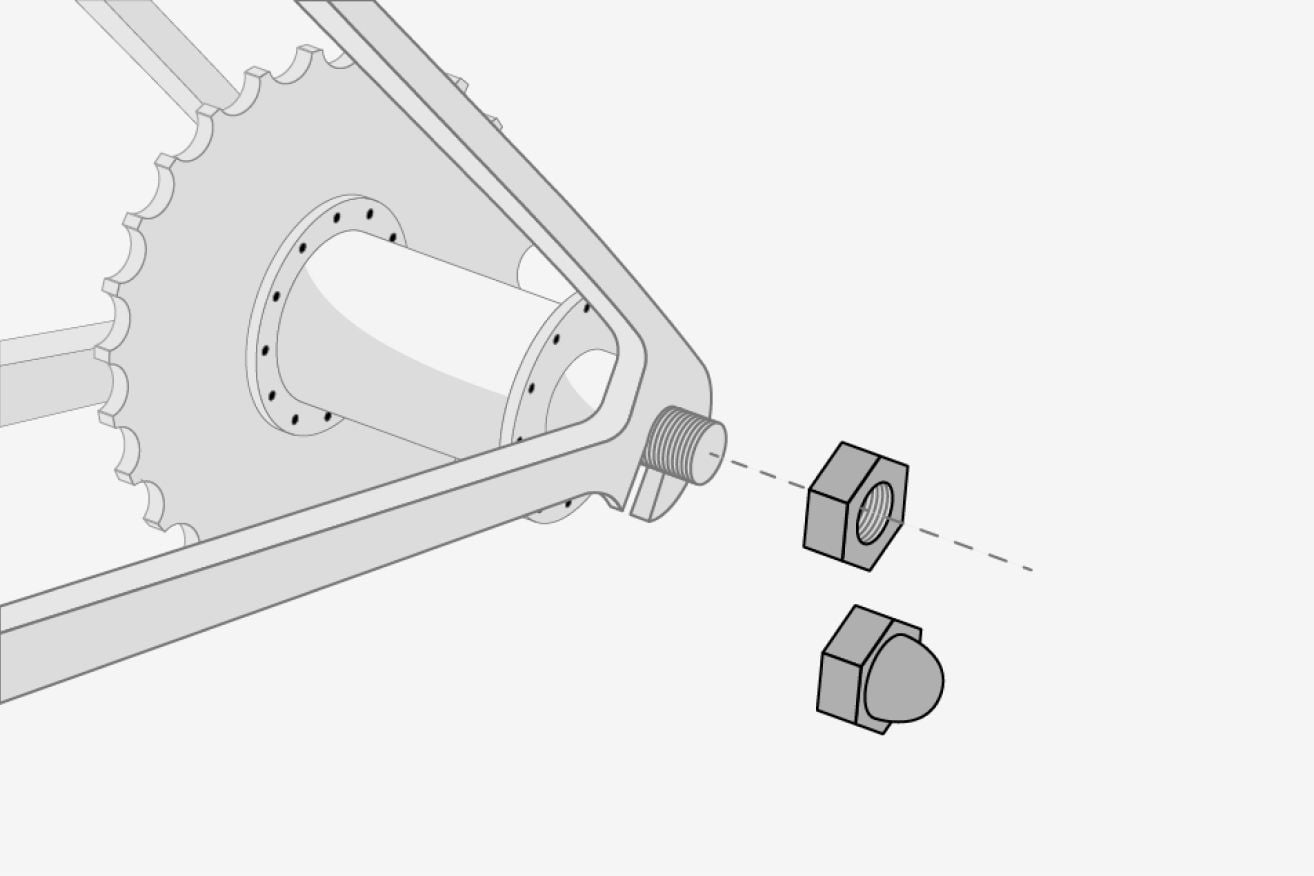

Teknisk tegning av en sykkel baknav som viser et fast akseloppsett.

Solid aksel

Akselen er en del av navet, og hjulet festes til rammen med en mutter på hver side. Vanlig på bysykler/pendlersykler, mange sykler med navgir (inkludert mange by-/trekking-elsykler) og mange single-speed-/fixie-/banesykler.

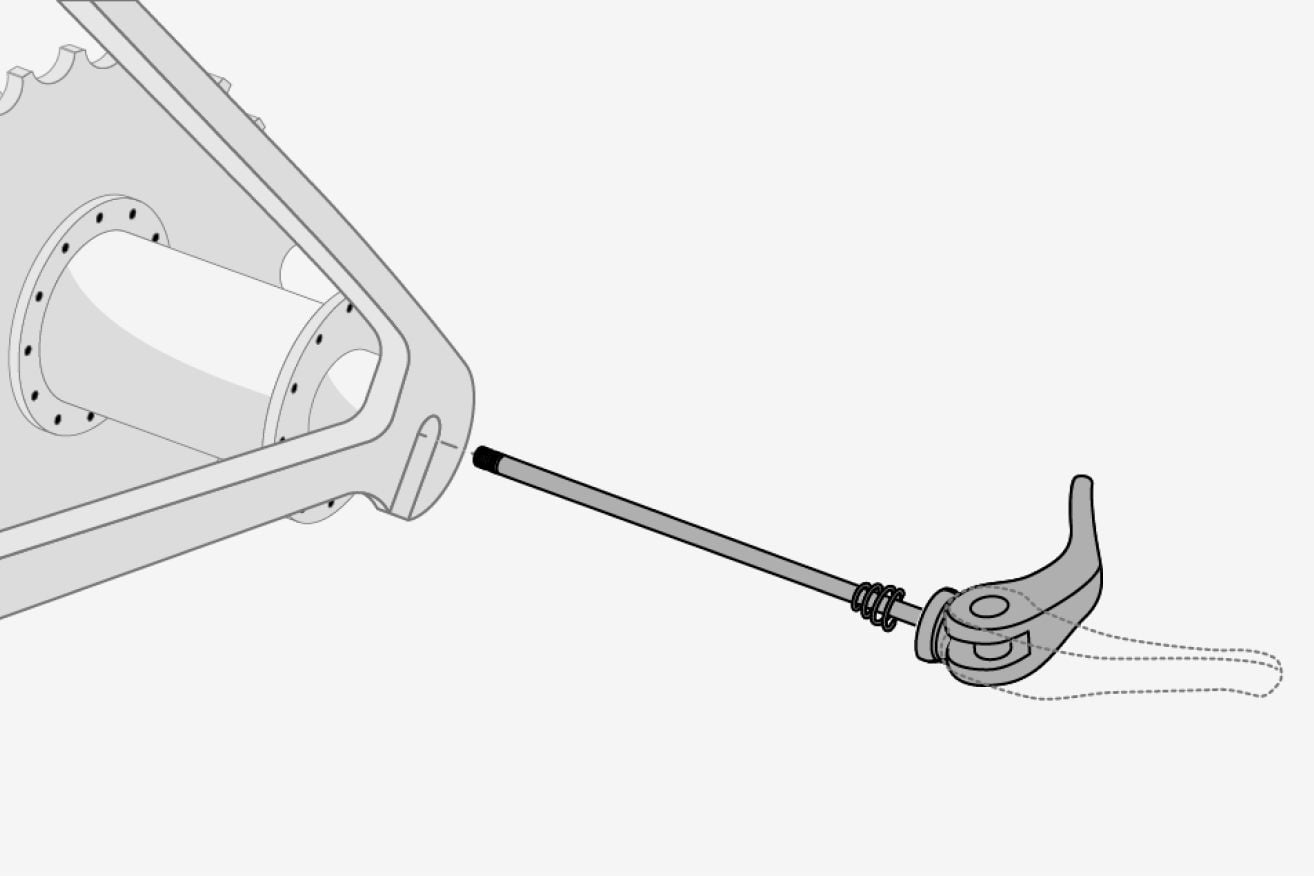

Teknisk tegning av en sykkel baknav som viser et hurtigutløser (QR) spydoppsett.

Hurtigkobling (QR)

En tynn 5 mm hurtigkobling går gjennom en hul aksel og fester hjulet med en spak. Vanligst på eldre landeveissykler og eldre/rimeligere terrengsykler.

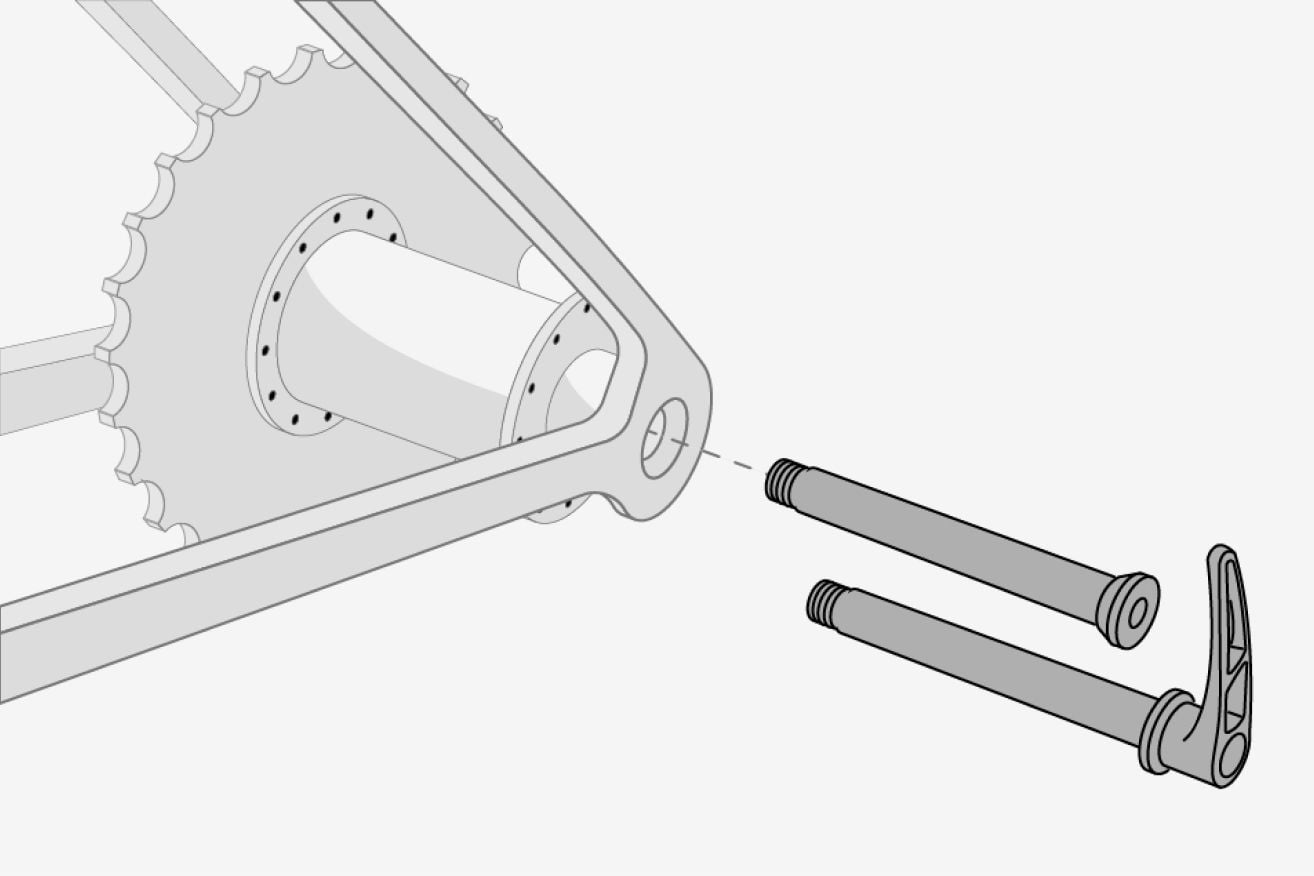

Teknisk tegning av en sykkel baknav som viser et gjennomgående akseloppsett.

Stikkaksel

En 12 mm bakaksel går gjennom rammen og navet og skrus inn i rammen. Den kan ha en integrert spak eller kreve en unbrakonøkkel. Vanlig på de fleste moderne terrengsykler og de fleste landeveis- eller grussykler med skivebremser.

Merk: Sykler med horisontale dropouts (for faste aksler eller hurtigkoblinger) gir kanskje ikke en sikker feste for en tilhenger. Vi anbefaler å bruke en annen sykkel.

Helaksling

Først, sjekk om du allerede har nok akselgjenger til å montere festeplaten uten adapter.

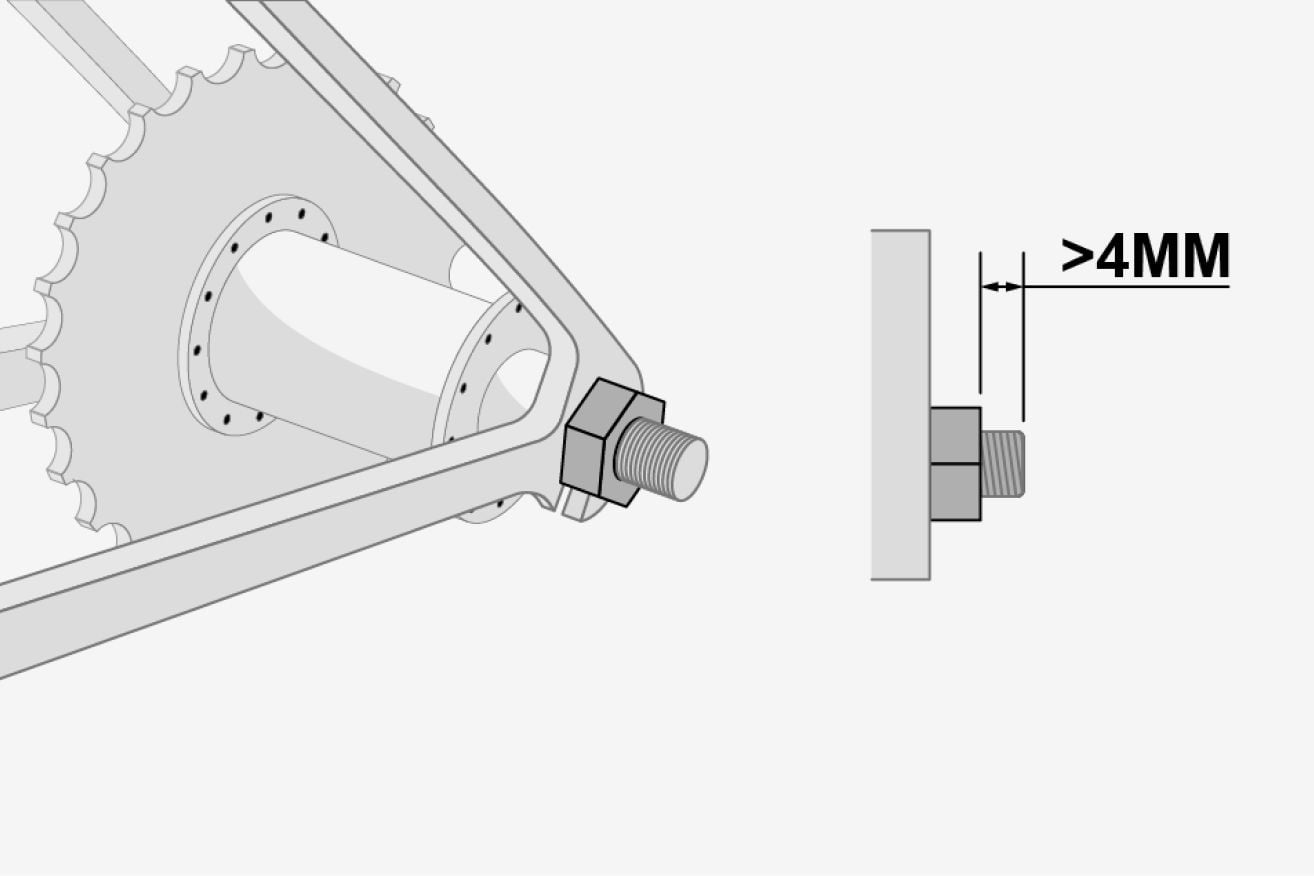

Teknisk tegning av et sykkelnav som viser hvor mye klaring du trenger på en solid akselgjenge for å montere en sykkeltilhengerkoblingsplate med en vanlig sekskantet mutter.

Vanlig mutter

1. Mål hvor mye akselgjenger som stikker ut forbi mutteren.

En enkel teknisk tegning av en sekskantet mutter med en indre gjenge.

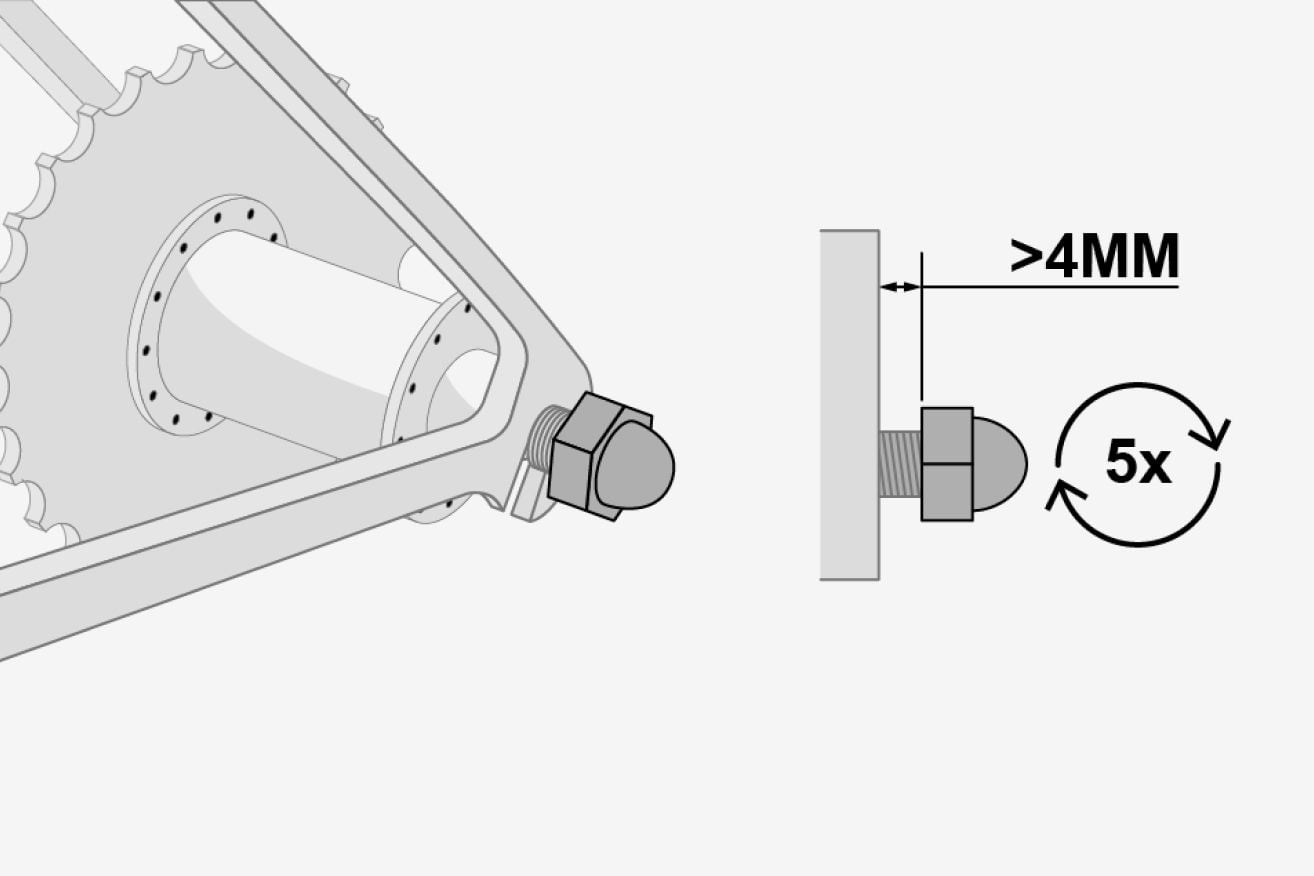

Teknisk tegning av en sykkel baknav som viser hvor mye klaring du trenger på en solid akselgjenge for å montere en sykkeltilhengerkoblingsplate med en eikenøttmutter.

Hattmutter

1. Fjern mutteren helt
2. Sett den på igjen og stram den 5 hele omdreininger
3. Mål gapet som gjenstår

Hvis du har minst 4 mm brukbar gjenge og akselen er maksimalt 10 mm i diameter, kan koblingsbraketten monteres direkte. Hvis du ikke har nok gjenge, trenger du en Thule internal hub hitch adapter

På noen sykler kan en internal hub hitch adapter også være nyttig for å hindre at støttebenet kommer i veien for tilhengerkoblingen.

En enkel teknisk tegning av en eikenøtt.

Tilhengeradapter for innvendig nav

En adapter for innvendig nav erstatter akselmutteren og gir dedikert plass til festeplaten. Disse kommer i fire forskjellige dimensjoner, og for å velge riktig må du identifisere akseldiameteren og gjengstørrelsen på en av tre måter:

Sjekk spesifikasjonene til sykkelen din
Se etter en gjengespesifikasjon som samsvarer med en i tabellen nedenfor
Sjekk produsenten/modellen til sykkelens nav
Match navet ditt med de typiske navene som er oppført i tabellen nedenfor, men vær oppmerksom på at dette ikke er 100 % pålitelig, da det finnes mange unntak fra regelen.
Kontakt en sykkelbutikk
Hvis du er usikker, bring your bike til en sykkelbutikk, så kan de fortelle deg hva du har.

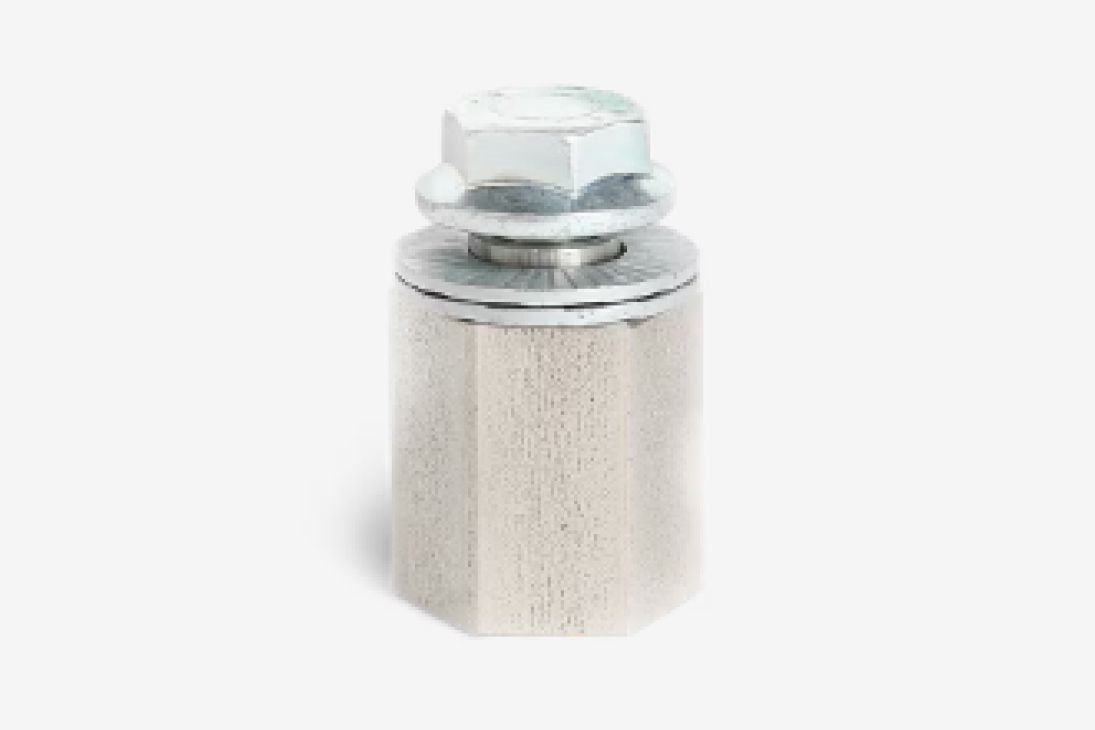

Nærbilde av Thule sin interne hubfesteadapter mot en ensfarget hvit bakgrunn.

Gjenge	Typiske nav	Adapter
3/8″-26 TPI	Shimano Nexus-nav og eldre bysykler	20100797 – Thule adapter for innvendig nav til Shimano
M10 × 1	Mange nav som ikke er Shimano, inkludert noen SRAM, Rohloff med gjenger og andre	20100798 – Thule adapter for innvendig nav til SRAM
M10.5 × 1	Eldre Sachs/SRAM Spectro-nav	20110722 – Thule adapter for innvendig nav til Spectro
M12 × 1.25	Mange elsykler med navmotor (gjengestigning må verifiseres)	20201528 – Thule adapter for innvendig nav M12 × 1.25

QR-spindel

Hvis sykkelen din har en hurtigutløseraksling (QR), trenger du vanligvis ikke en adapter. Hver Thule sykkeltilhenger inkluderer en lengre QR-spindel som gir den ekstra plassen som trengs for å montere koblingsbraketten.

Merk at noen sykler har lukkede gaffelbein (også kalt halvlukkede gaffelbein). På disse rammene strekker en del av gaffelbeinet seg utover og dekker akslingenden som en liten «hette». Dette hindrer Thule ezHitch™-koblingsbraketten i å ligge flatt mot rammen, noe som er nødvendig for sikker montering.

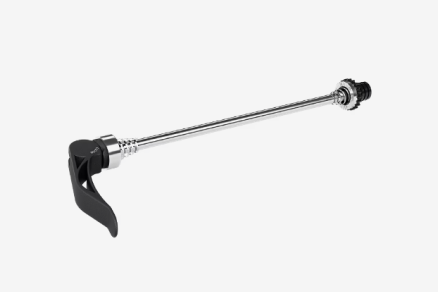

Nærbilde av en hurtigutløser (QR) spyd mot en ensfarget hvit bakgrunn.

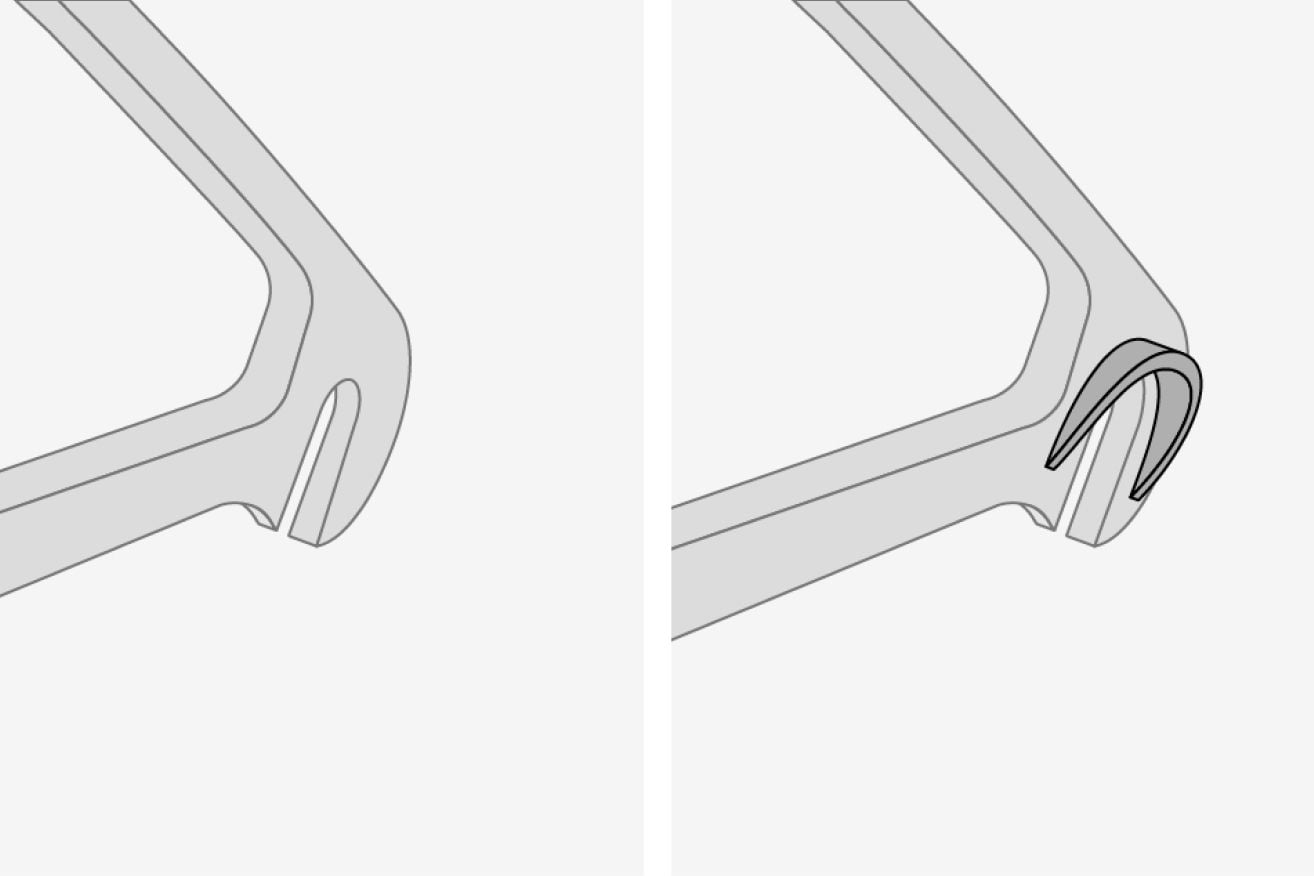

En teknisk tegning side om side viser en sykkelramme-dropout, med høyre bilde som viser en hooded dropout-åpning.

Lukkede dropouts

Hvis sykkelen din har lukkede dropouts, kan du trenge en Thule 3D drop-adapter. Denne avstandsstykket flytter koblingsplaten utover slik at den kan komme forbi hetten og ligge flatt mot rammen.

Nærbilde av en Thule 3D-dropadapter mot en enkel hvit bakgrunn.

Gjennomgående aksel

Hvis sykkelen din har en gjennomgående aksel, må du bytte den ut med en Thule gjennomgående aksel som gir dedikert plass til ezHitch™-koblingspaten. De fleste moderne sykler bruker en 12 mm bakre gjennomgående aksel. Hvis akselen din har en annen diameter, vennligst kontakt kundeservice og vurder å bruke en annen sykkel.

Gjennomgående aksler varierer i lengde, gjengestigning og hodeform, så for å velge riktig erstatning må du identifisere disse tre egenskapene.

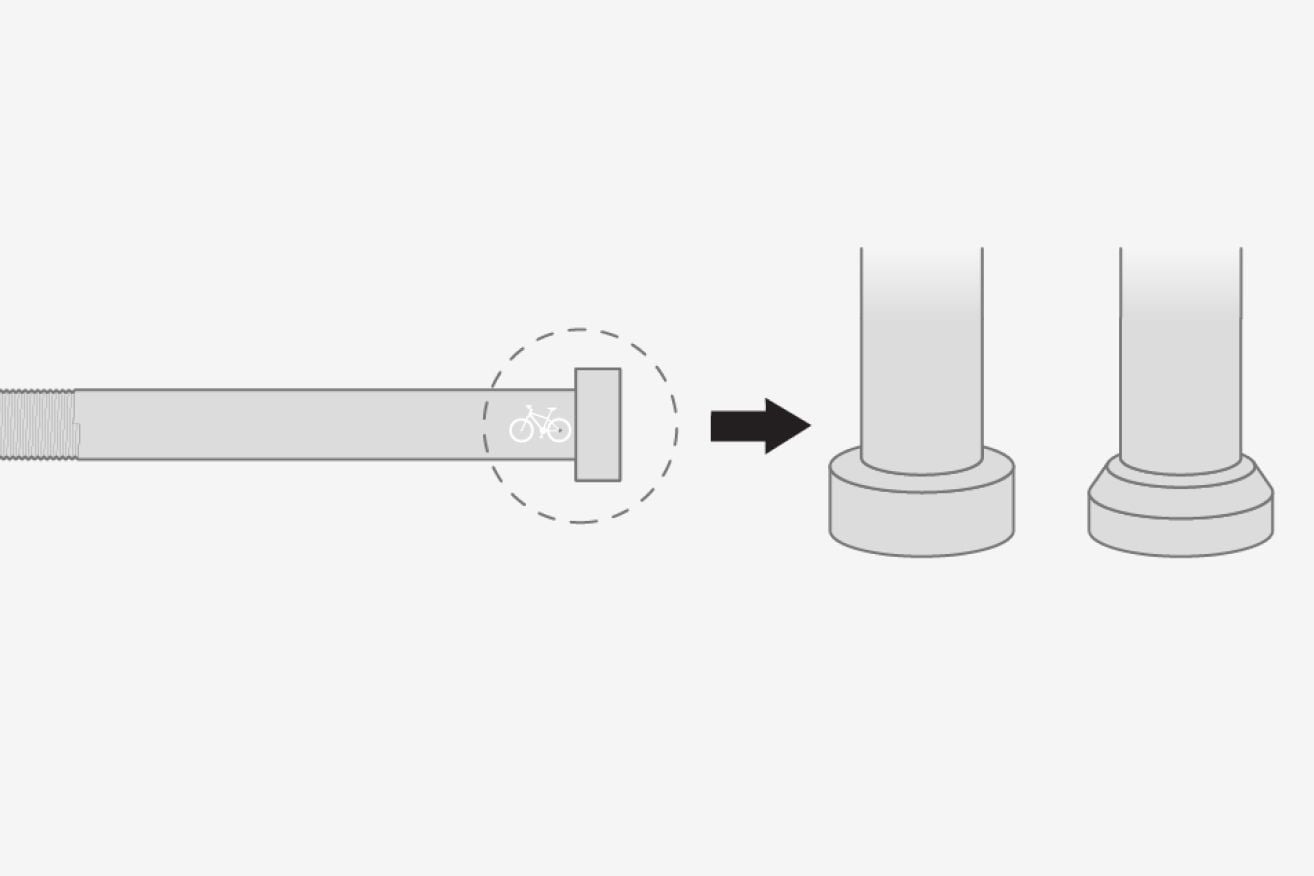

1. Identifiser hodeformen

Gjennomgående aksler har vanligvis enten et flatt hode eller et konisk (avsmalnende) hode.

En teknisk tegning viser en gjennomgående aksel og to forskjellige topptyper: flat topp og konisk (avsmalnende) hode.

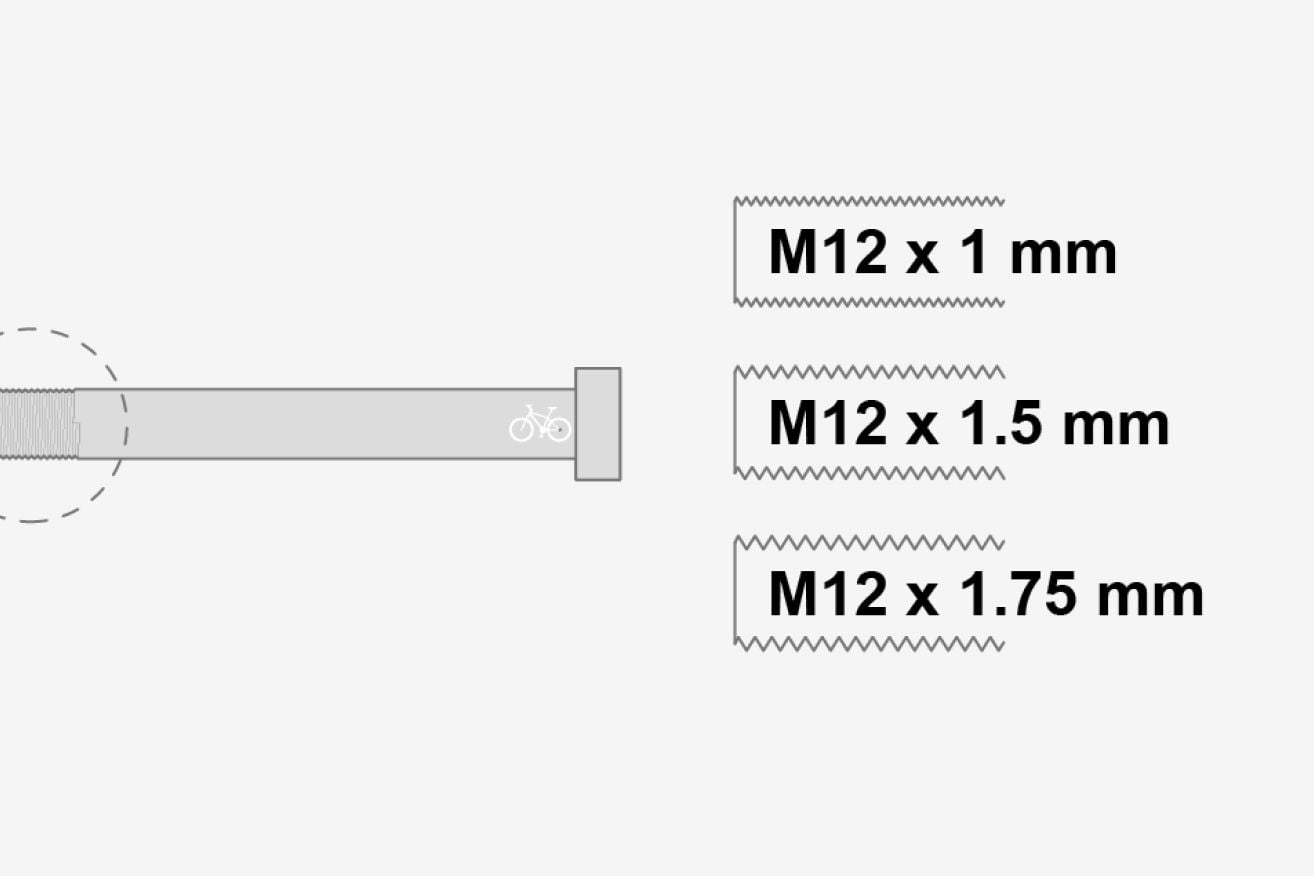

2. Identifiser gjengestigningen

Gjengestigning beskriver hvor tett gjengene er plassert og må samsvare nøyaktig med rammen din.
Du kan identifisere den på to måter:

Sjekk spesifikasjonene til sykkelen din eller se etter trykt informasjon på akselen. Se etter en gjengespesifikasjon, for eksempel M12 x 1,5
Bruk en utskrift av Thule-guiden for stikkaksel-tilpasning Skriv ut dette dokumentet i 1:1-skala og sammenlign gjengene på akselen din med illustrasjonene

Når du har bekreftet diameteren på 12 mm og sjekket hodeform, gjengestigning og lengde, kan du velge riktig Thule-stikkaksel fra Thule-guiden for stikkaksel-tilpasning. Hvis ingen av alternativene ser ut til å samsvare med målene dine, vennligst kontakt kundeservice for veiledning.

En teknisk tegning viser en thruacle med to forskjellige hodeformer, sammen med et måleverktøy som viser hvordan måling av dimensjoner.

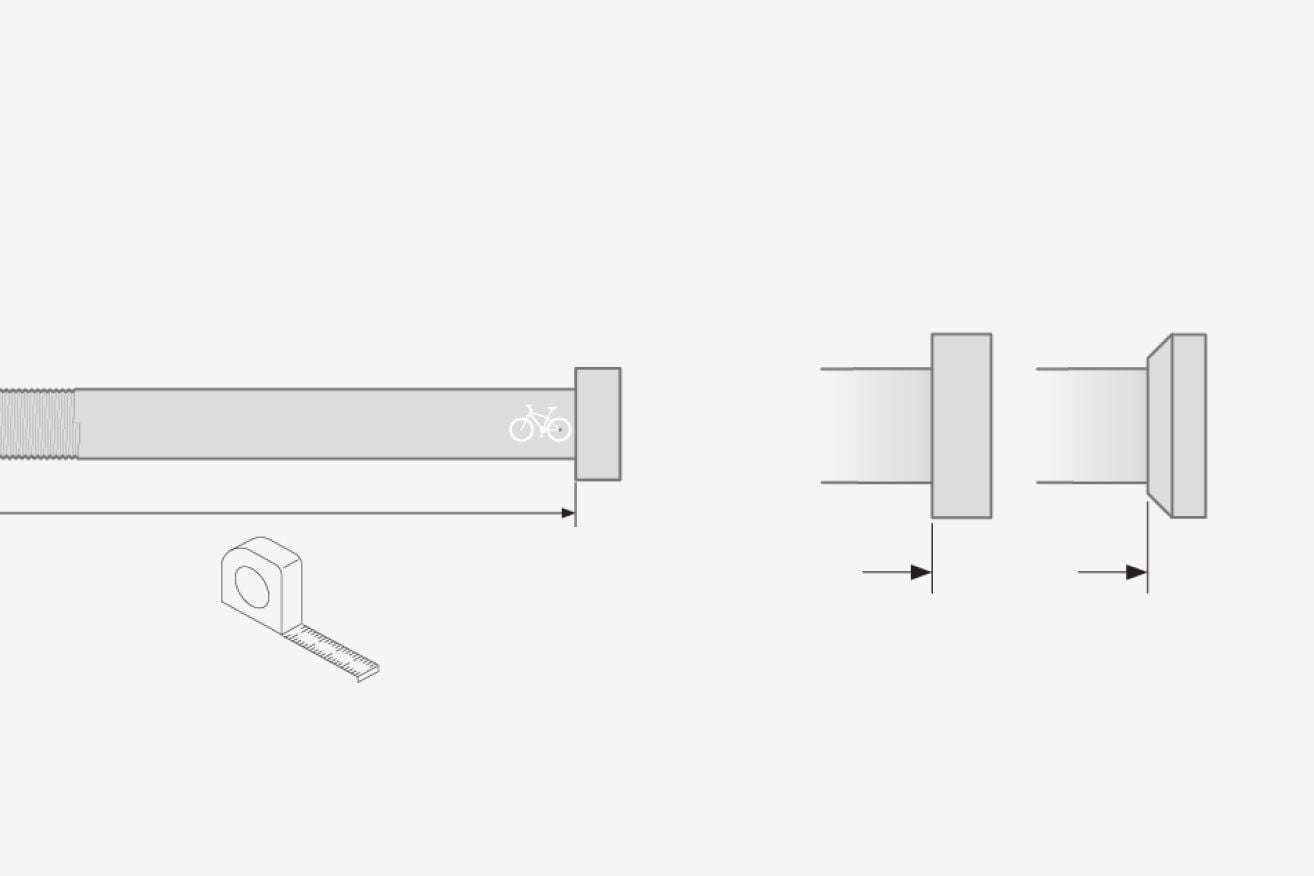

3. Mål aksellengden

Den mest pålitelige måten å bestemme lengden på er å ta ut akselen og måle den.

Noen aksler eller rammer har dimensjoner trykt på seg, men disse merkingene representerer ikke alltid den faktiske aksellengden. Ved å måle akselen direkte sikrer du nøyaktighet. Mål i henhold til hodetypen, som vist i illustrasjonen nedenfor.

Klar for å sykle

Du bør nå ha funnet den beste måten å koble Thule-sykkeltilhengeren til sykkelen din. Følg alltid våre anbefalinger for å sikre en trygg tur for både deg og passasjerene dine.

Hvis du er usikker på noen av trinnene, ta kontakt med kundeservicen vår eller din lokale sykkelforhandler for hjelp. Sykkeldesign fortsetter å utvikle seg, og nye nav- og akselstandarder introduseres jevnlig. Hvis ingen av våre nåværende løsninger passer til ditt oppsett, gi beskjed til kundeservicen vår slik at vi kan vurdere å utvide adapterutvalget vårt over tid.

Hvis du planlegger å bytte tilhengeren mellom flere sykler, kan du kjøpe ekstra festeplater eller kopper og gjenta adaptervalgsprosessen for hver sykkel. Lykke til og god tur!

Oversikt

Denne tabellen viser alle Thule-adaptere og tilbehør.

SKU	Produktnavn	Nav- og akseltype	Gjengstørrelse	Lengde
20110722	Thule Internal Hub Hitch Adapter	Solid aksel	M10.5 × 1
20000798	Thule Internal Hub Hitch Adapter	Solid aksel	M10 × 1
20201528	Thule Internal Hub Hitch Adapter	Solid aksel	M12 × 1.25
20100797	Thule Internal Hub Hitch Adapter	Solid aksel	3/8-26
20110800	Thule Thru Axle	Gjennomgående aksel	M12 × 1	161–167 (flat), 155–161 (konisk)
20110804	Thule Thru Axle	Gjennomgående aksel	M12 × 1	163–172 (flat), 157–166 (konisk)
20110811	Thule Thru Axle	Gjennomgående aksel	M12 × 1	175–184 (flat), 169–178 (konisk)
20110808	Thule Thru Axle	Gjennomgående aksel	M12 × 1	229 (flat), 217 (konisk)
20110801	Thule Thru Axle	Gjennomgående aksel	M12 × 1.5	159–165
20110805	Thule Thru Axle	Gjennomgående aksel	M12 × 1.5	169–178
20110806	Thule Thru Axle	Gjennomgående aksel	M12 × 1.5	209
20110809	Thule Thru Axle	Gjennomgående aksel	M12 × 1.5	229
20110802	Thule Thru Axle	Gjennomgående aksel	M12 × 1.75	167–180
20110803	Thule Thru Axle	Gjennomgående aksel	M12 × 1.75	185–198
20110807	Thule Thru Axle	Gjennomgående aksel	M12 × 1.75	209
20110810	Thule Thru Axle	Gjennomgående aksel	M12 × 1.75	217–229
20110723	Thule 3D Drop Adapter	Hurtigutløserspyd
