Jak připevnit vozík za kolo Thule k vašemu jízdnímu kolu

Některá jízdní kola vyžadují pro bezpečné připojení vozíku za kolo Thule adaptér. Tento průvodce vám pomůže zjistit, zda adaptér potřebujete a který je pro vaše jízdní kolo ten pravý.

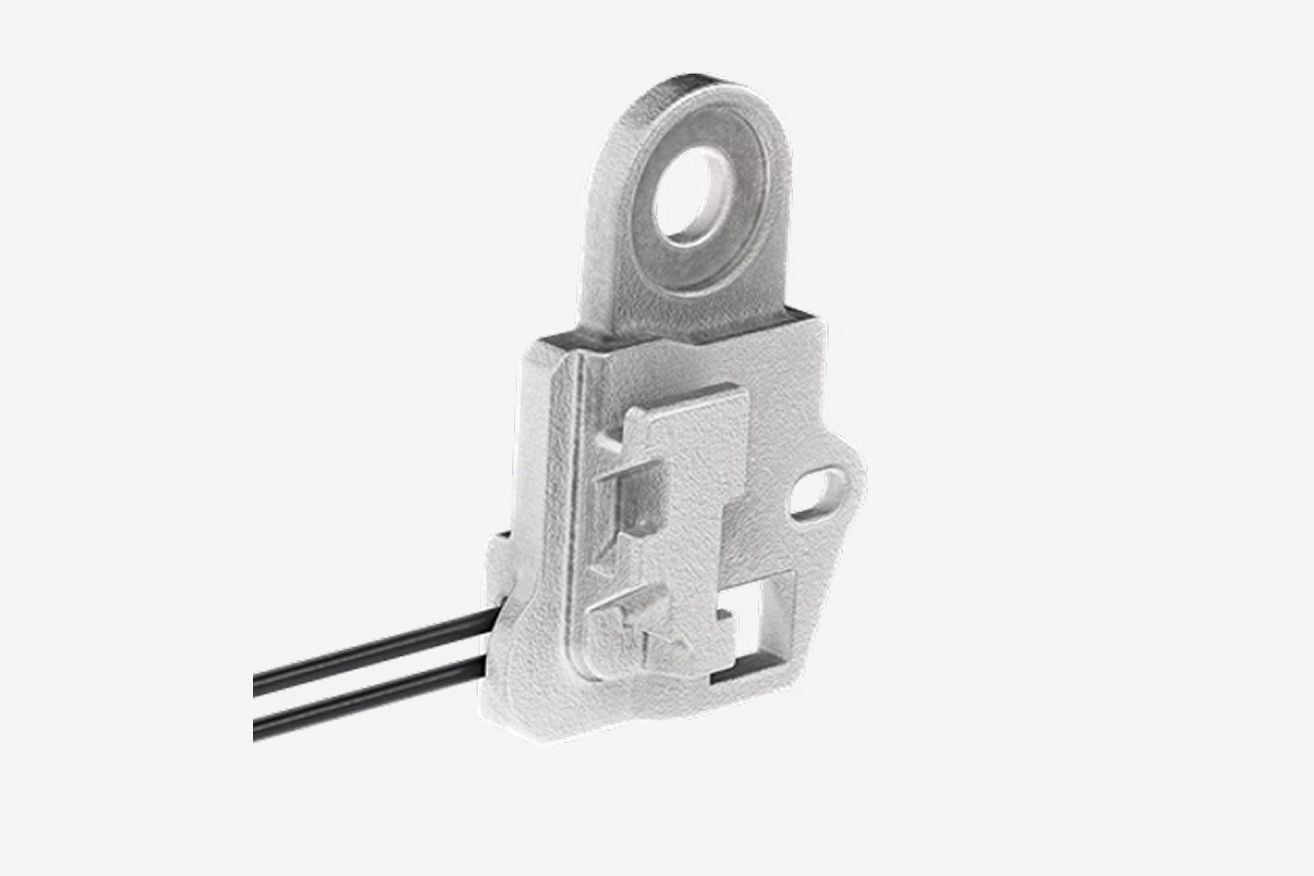

Nejprve si vysvětlíme, jak se vozík připojuje. Vozík připevníte k jízdnímu kolu pomocí krytu závěsu Thule ezHitchTM. U novějších modelů vozíků má tento kryt tvar destičky, u starších modelů tvar kalíšku. Obě verze mají otvor o průměru 10 mm, do kterého se vkládá závitový šroub pro připojení k jízdnímu kolu.

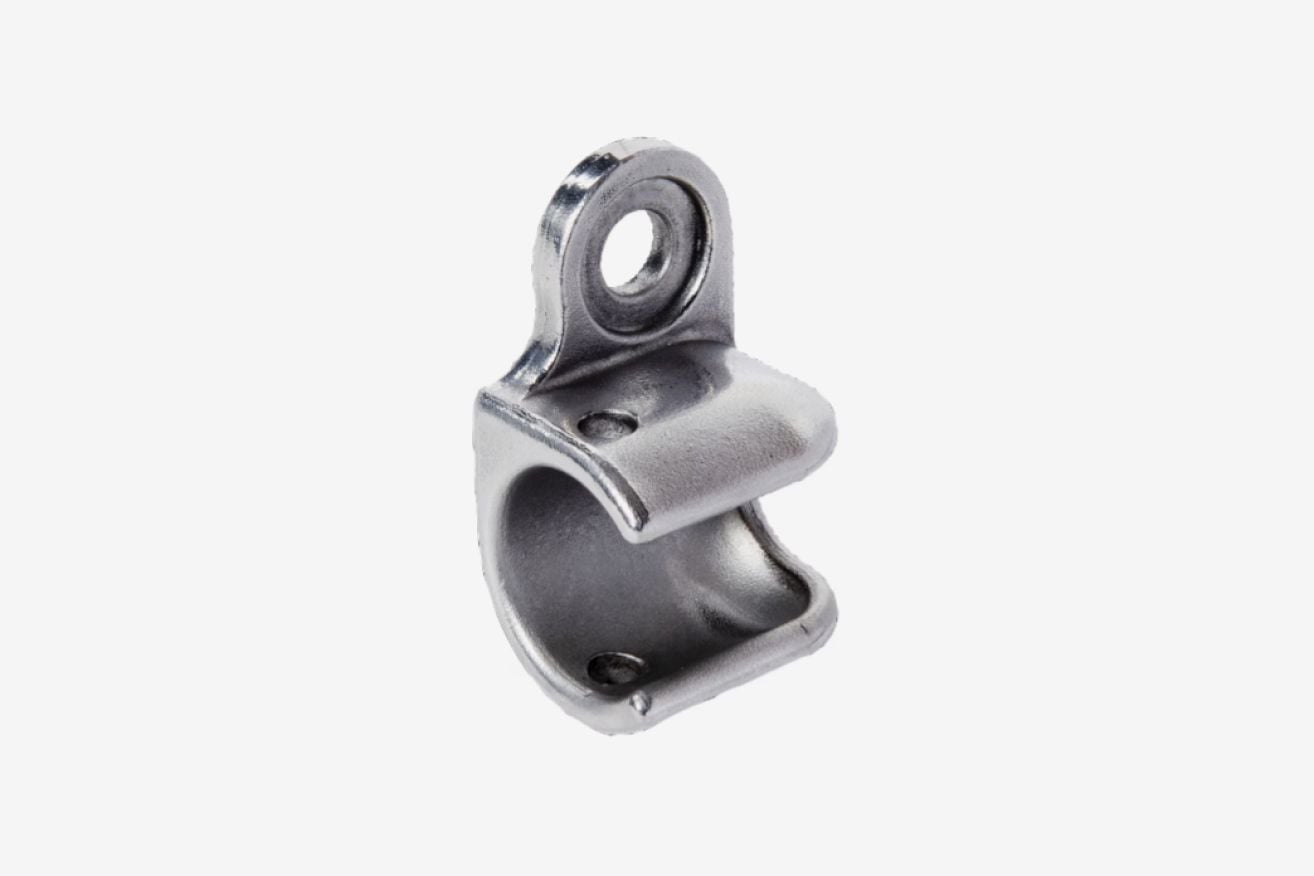

ezHitch Cup

Detailní záběr na desku ezHitch™ na držáku nápravy Thule, kovovou součástku na obyčejném bílém pozadí.

ezHitch Plate

Zkontrolujte typ náboje a osy vašeho jízdního kola

Uchycení zadního kola vašeho kola (oblast náboje/osy) by mělo odpovídat jednomu ze tří níže uvedených typů. Typ určuje, který adaptér – pokud vůbec nějaký – budete potřebovat.

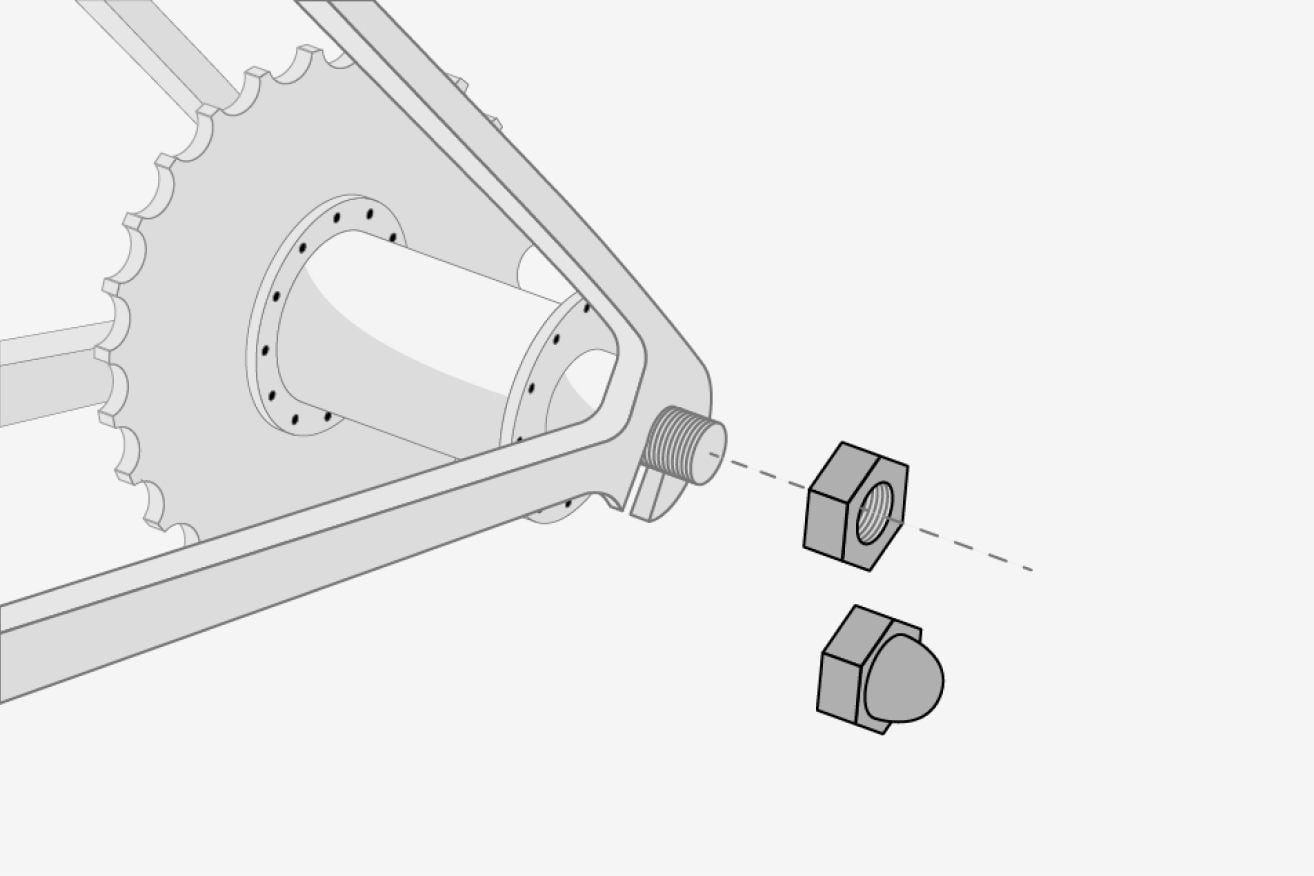

Technický výkres zadního náboje kola zobrazující pevnou nápravu.

Pevná osa

Osa je součástí náboje a kolo je k rámu připevněno maticí na každé straně. Běžné u městských/dojížděcích kol, mnoha kol s nábojovým řazením (včetně mnoha městských/trekkingových elektrokol) a mnoha kol single-speed/fixie/dráhových kol.

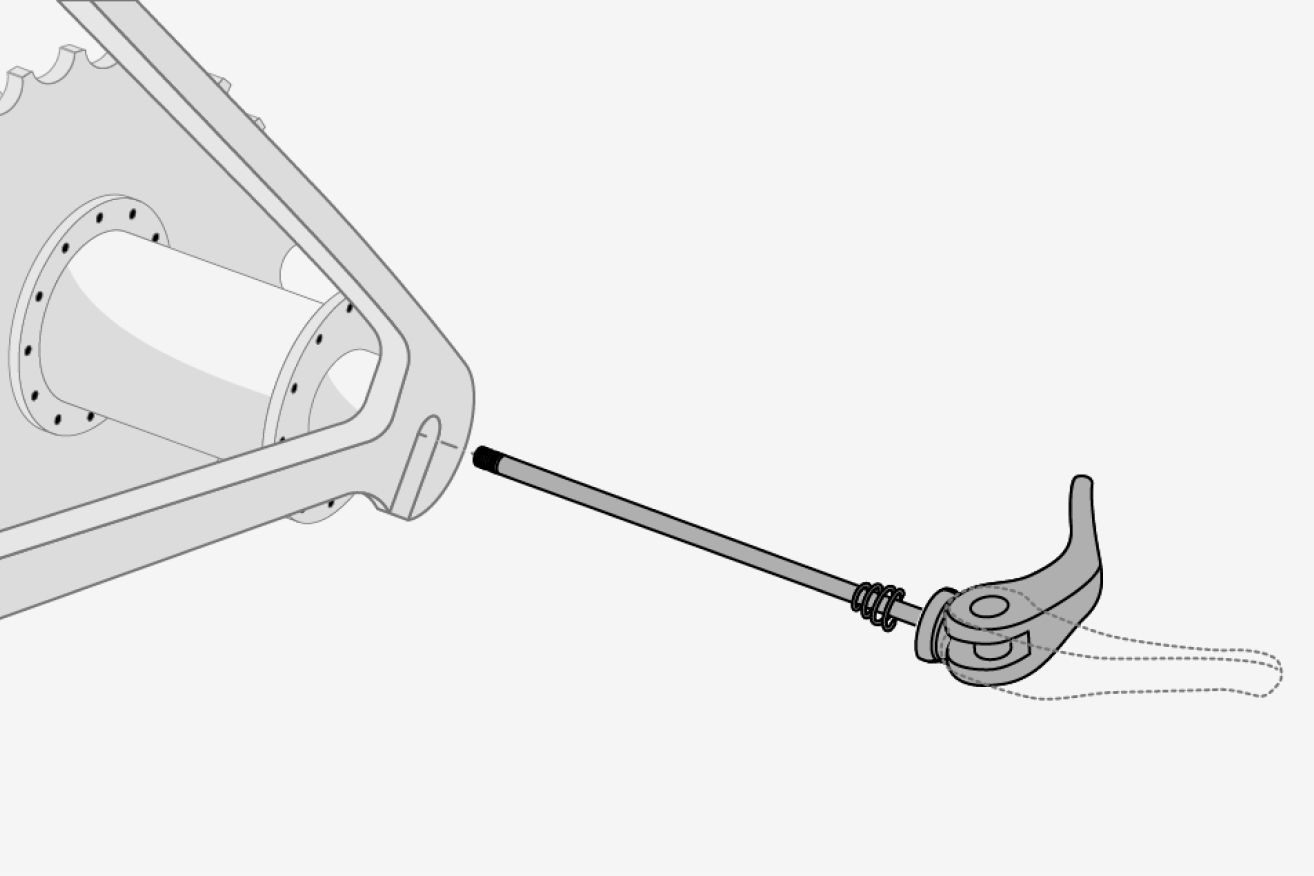

Technický nákres zadního náboje kola zobrazující rychlouvolňovací (QR) špízovou sestavu.

Rychloupínací osa (QR)

Tenká 5mm rychloupínací osa prochází dutou nábojovou osou a upíná kolo pomocí páčky. Nejčastěji se vyskytuje u starších silničních kol a starších nebo levnějších horských kol.

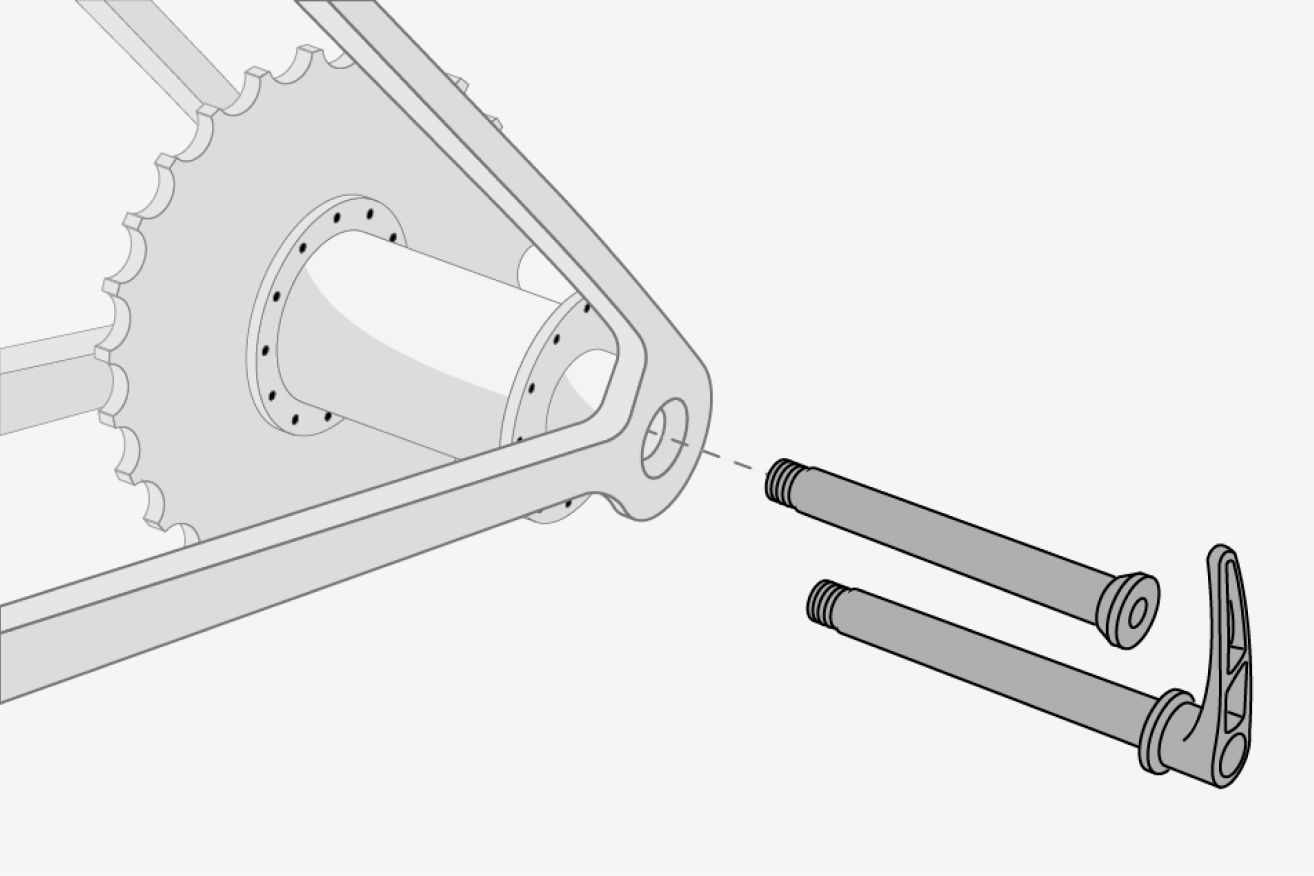

Technický výkres zadního náboje kola zobrazující uspořádání přes nápravu.

Pevná osa

Zadní osa o průměru 12 mm prochází rámem a nábojem a zašroubovává se do rámu. Může mít integrovanou páčku nebo vyžadovat imbusový klíč. Běžná u většiny moderních horských kol a většiny silničních nebo gravelových kol s kotoučovými brzdami.

Poznámka: Jízdní kola s horizontálními výřezy (pro pevné osy nebo rychloupínáky) nemusí zajistit bezpečné připojení vozíku. Doporučujeme použít jiné jízdní kolo.

Pevná náprava

Nejprve zkontrolujte, zda máte dostatek závitu na nápravě pro montáž spojovací desky bez adaptéru.

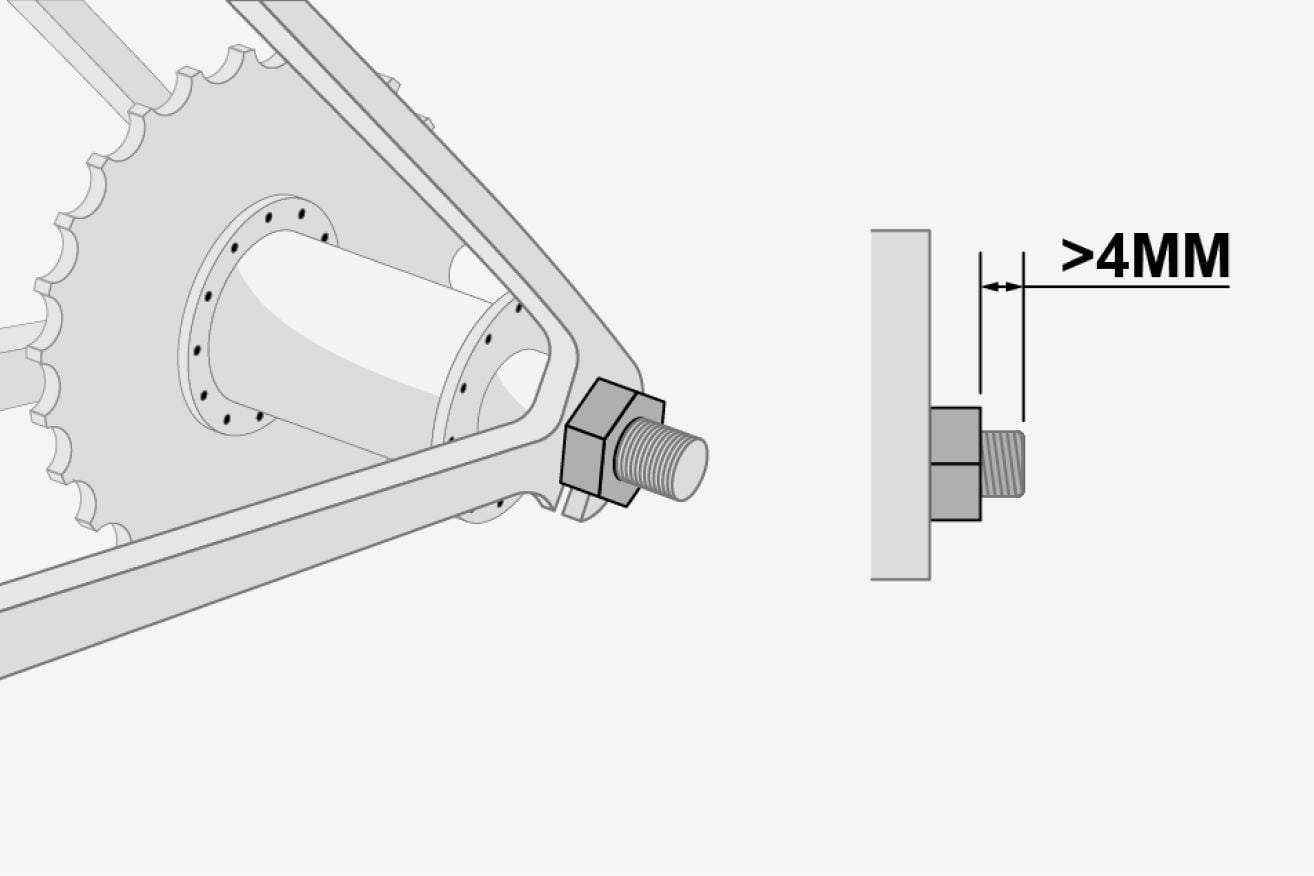

Technický nákres zadního náboje kola ukazuje, kolik volné výšky potřebujete na pevném závitu nápravy k upevnění spojovací desky přívěsu s běžnou šestiúhelníkovou matkou.

Běžná matice

1. Změřte, kolik závitu nápravy přesahuje za matici.

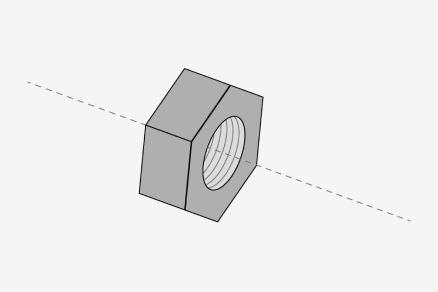

Jednoduchý technický nákres šestiúhelníkové matky s vnitřním závitem.

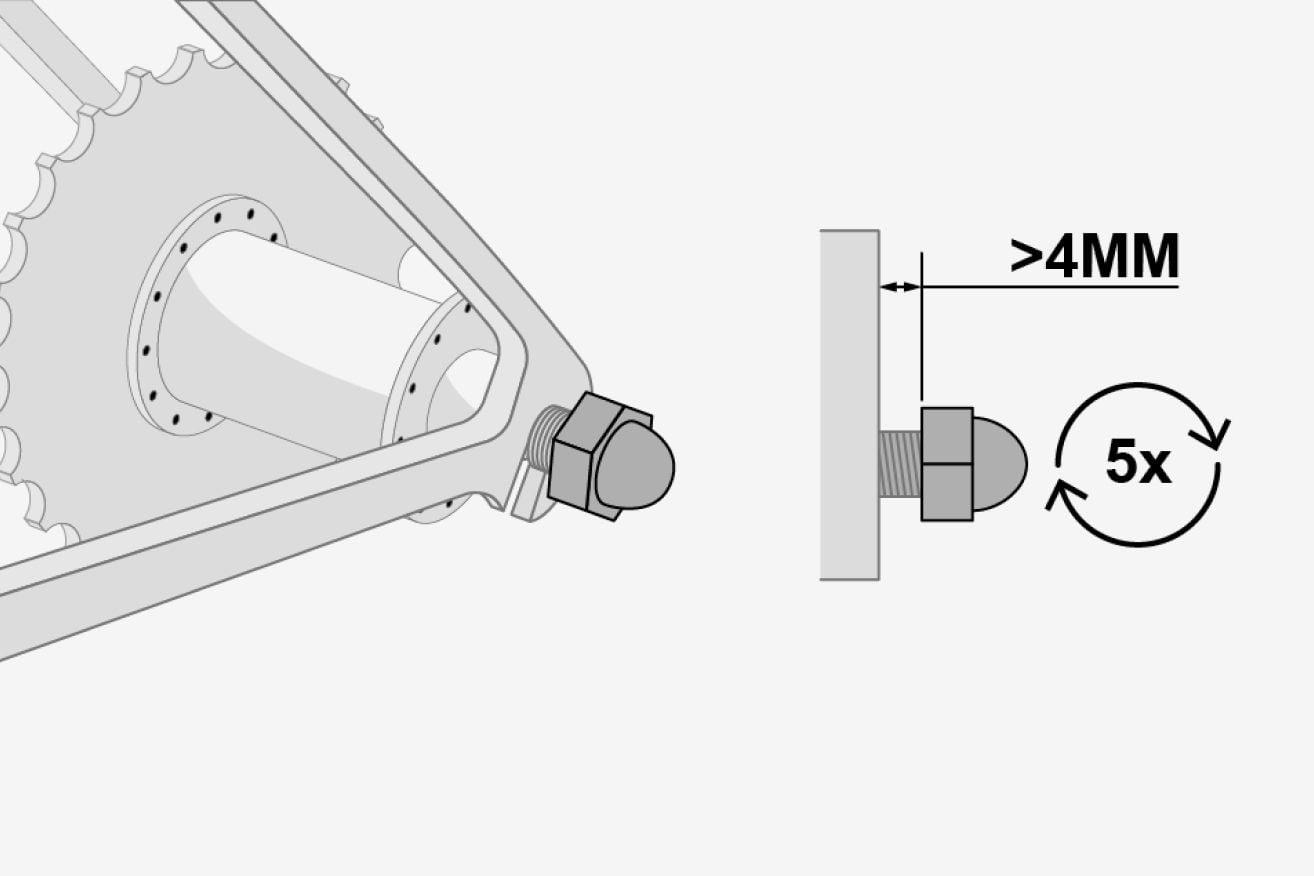

Technický nákres zadního náboje kola ukazuje, kolik volného prostoru potřebujete na pevném závitu nápravy pro upevnění spojovací desky přívěsu s acorn maticí.

Klobouková matice

1. Zcela odšroubujte matici
2. Znovu ji nasaďte a utáhněte na 5 celých otáček
3. Změřte zbývající mezeru

Pokud máte alespoň 4 mm použitelného závitu a průměr osy je maximálně 10 mm, lze připojovací destičku namontovat přímo. Pokud nemáte dostatek závitu, potřebujete adaptér Thule pro náboj s vnitřním převodem

U některých kol může být adaptér pro náboj s vnitřním převodem užitečný také k tomu, aby stojan nepřekážel připojení vozíku za kolo.

Jednoduchý technický nákres žaludového ořechu.

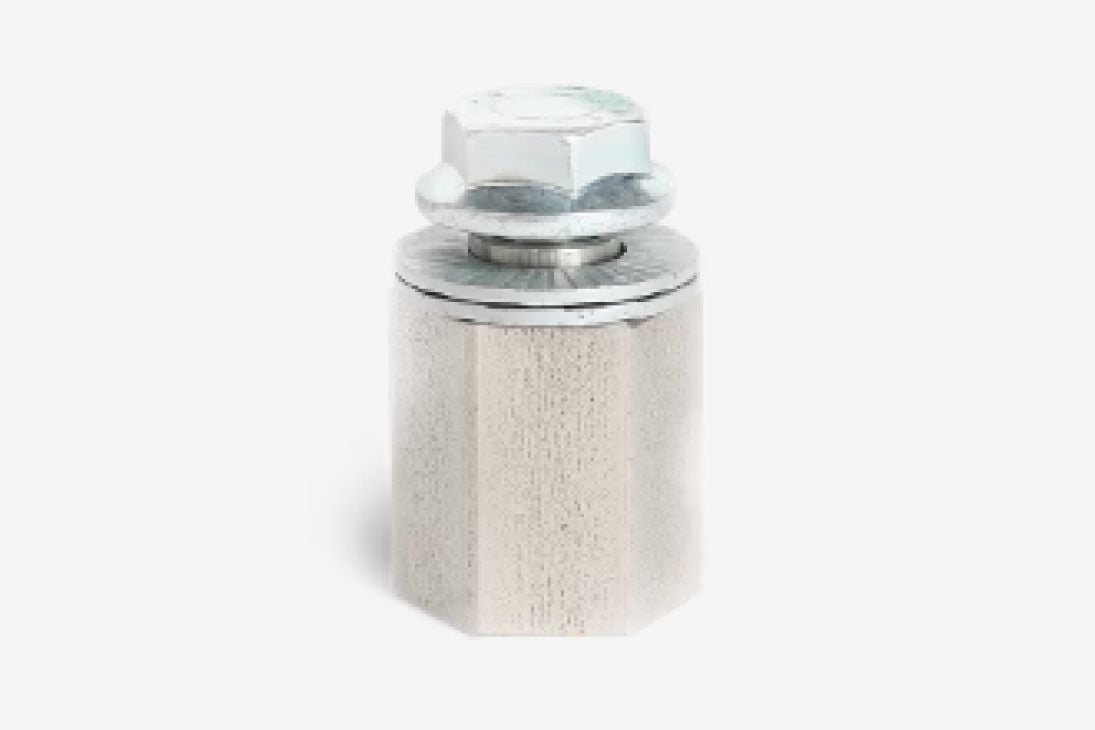

Adaptér tažného zařízení pro vnitřní náboj

Adaptér pro vnitřní náboj nahrazuje matici osy a poskytuje vyhrazený prostor pro připojovací destičku. Tyto adaptéry jsou k dispozici ve čtyřech různých rozměrech a pro výběr správného je třeba zjistit průměr osy a velikost závitu jedním ze tří způsobů:

Zkontrolujte specifikaci svého jízdního kola
Vyhledejte specifikaci závitu odpovídající jedné z hodnot v tabulce níže
Zjistěte výrobce/model náboje svého jízdního kola
Porovnejte svůj náboj s typickými náboji uvedenými v tabulce níže, ale mějte na paměti, že tato metoda není 100% spolehlivá, protože existuje mnoho výjimek.
Poraďte se v cykloprodejně
Pokud si nejste jisti, vezměte své jízdní kolo do cykloprodejny, kde vám řeknou, co máte.

Detailní záběr na adaptér vnitřního náboje Thule na obyčejném bílém pozadí.

Závit	Typické náboje	Adaptér
3/8″-26 TPI	Náboje Shimano Nexus a starší městská jízdní kola	20100797 – Adaptér Thule pro připojení k náboji s vnitřním převodem Shimano
M10 × 1	Mnoho nábojů jiných značek než Shimano, včetně některých SRAM, Rohloff se závitem a dalších	20100798 – Adaptér Thule pro připojení k náboji s vnitřním převodem SRAM
M10,5 × 1	Starší náboje Sachs/SRAM Spectro	20110722 – Adaptér Thule pro připojení k náboji s vnitřním převodem Spectro
M12 × 1,25	Mnoho elektrokol s nábojem motoru (rozteč závitu je nutné ověřit)	20201528 – Adaptér Thule pro připojení k náboji s vnitřním převodem M12 × 1,25

Rychloupínací osa

Pokud má vaše jízdní kolo rychloupínací (QR) osu, obvykle nepotřebujete adaptér. Každý vozík za kolo Thule obsahuje delší QR rychloupínák, který poskytuje dodatečný prostor potřebný k montáži spojovací desky.

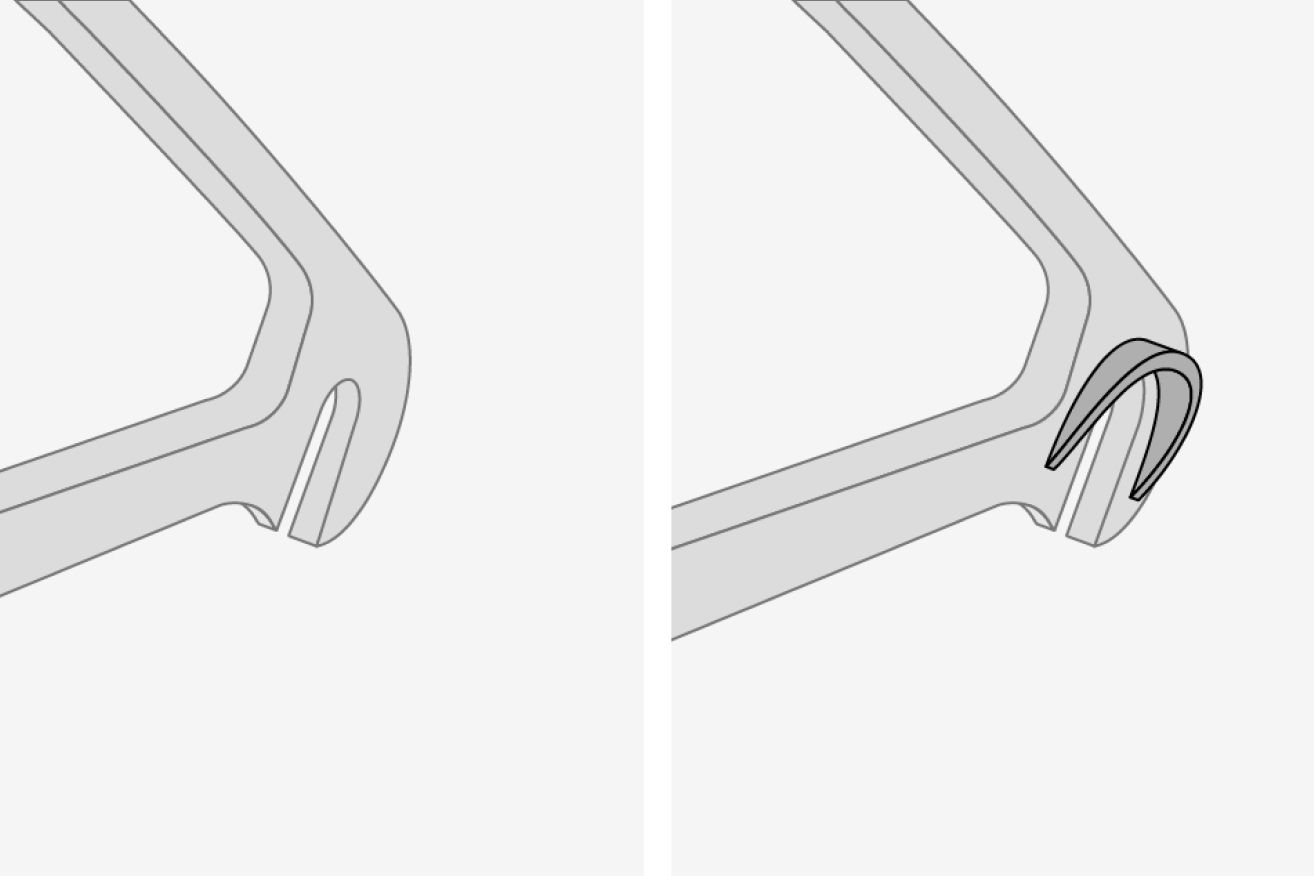

Upozorňujeme, že některá jízdní kola mají patky s krytem (také nazývané polo uzavřené patky). U těchto rámů část patky vystupuje směrem ven a zakrývá oblast konce osy jako malý „kryt“. To zabraňuje tomu, aby spojovací deska Thule ezHitchTM dosedla naplocho k rámu, což je nezbytné pro bezpečnou instalaci.

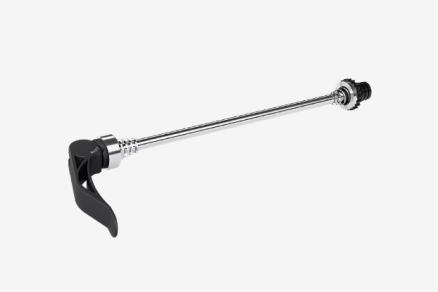

Detailní záběr rychlouvolňovacího (QR) špízu na obyčejném bílém pozadí.

Technický výkres vedle sebe ukazuje výpadek rámu kola, zatímco pravý obrázek ukazuje zakrytý výklopný otvor.

Kryté patky

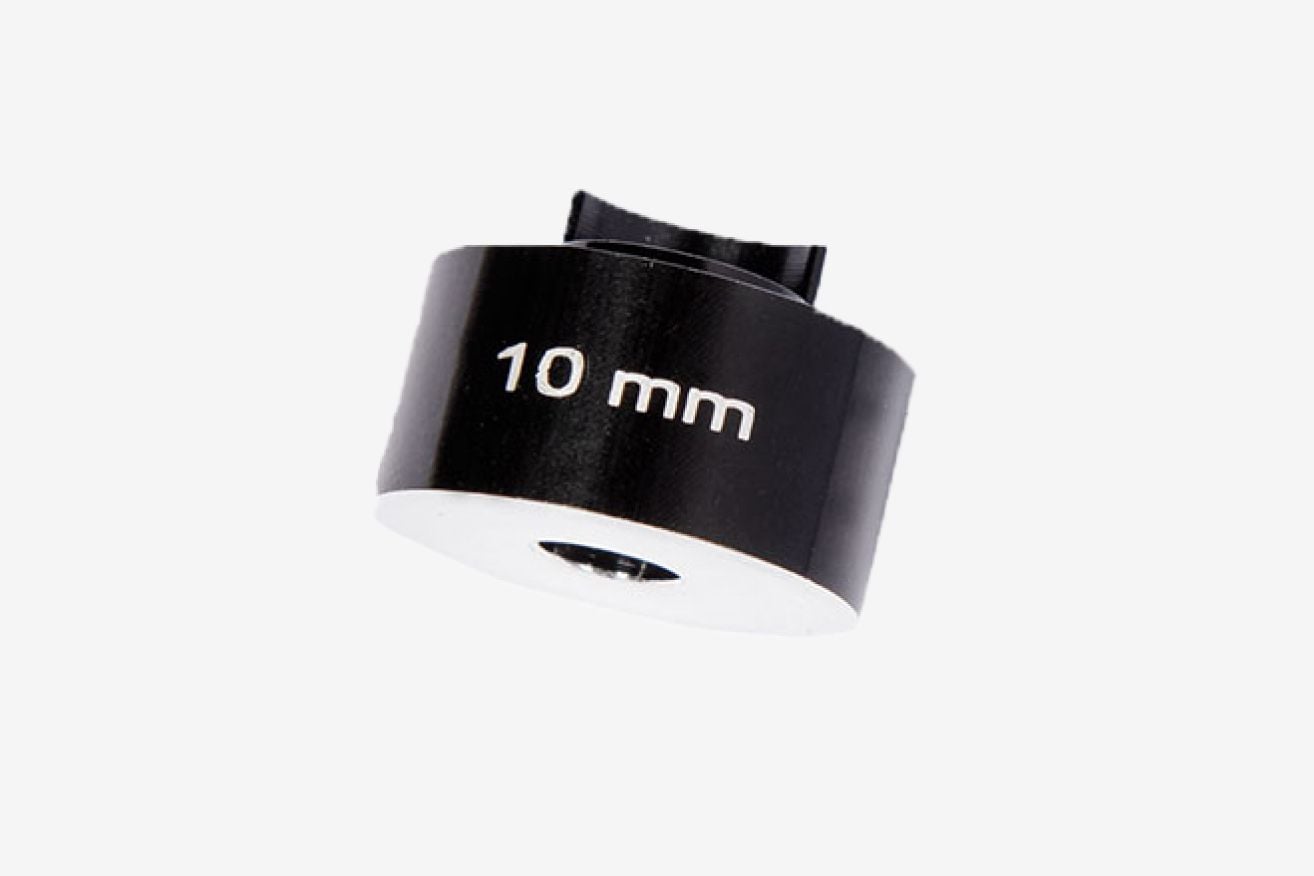

Pokud má vaše jízdní kolo kryté patky, možná budete potřebovat adaptér Thule 3D drop adapter. Tato vymezovací podložka posune spojovací desku směrem ven, aby se vyhnula krytu a dosedla těsně na rám.

Detailní záběr na Thule 3D drop adaptér na obyčejném bílém pozadí.

Pevná osa

Pokud má vaše jízdní kolo pevnou osu, budete ji muset vyměnit za pevnou osu Thule, která poskytuje vyhrazený prostor pro připojovací destičku ezHitch™. Většina moderních jízdních kol používá zadní pevnou osu o průměru 12 mm. Pokud má vaše osa jiný průměr, kontaktujte prosím zákaznickou podporu a zvažte použití jiného jízdního kola.

Pevné osy se liší délkou, stoupáním závitu a tvarem hlavy, takže výběr správné náhrady vyžaduje určení těchto tří charakteristik.

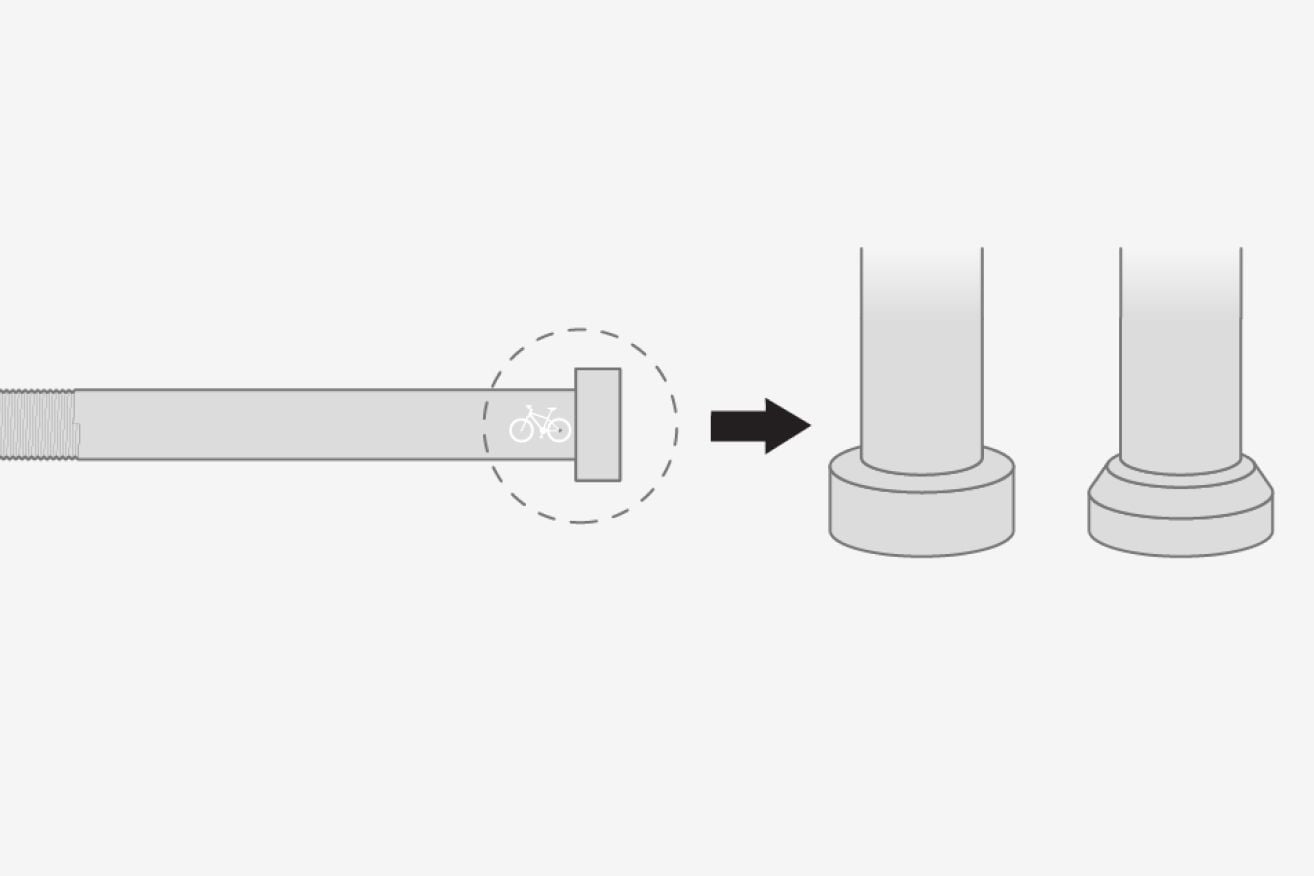

1. Určete tvar hlavy

Pevné osy mají obvykle buď plochou hlavu, nebo kuželovou (zúženou) hlavu.

Technický výkres ukazuje průjezdnou nápravu a dva různé typy hlav: plochou hlavu a kuželovitou (kuželovitou) hlavu.

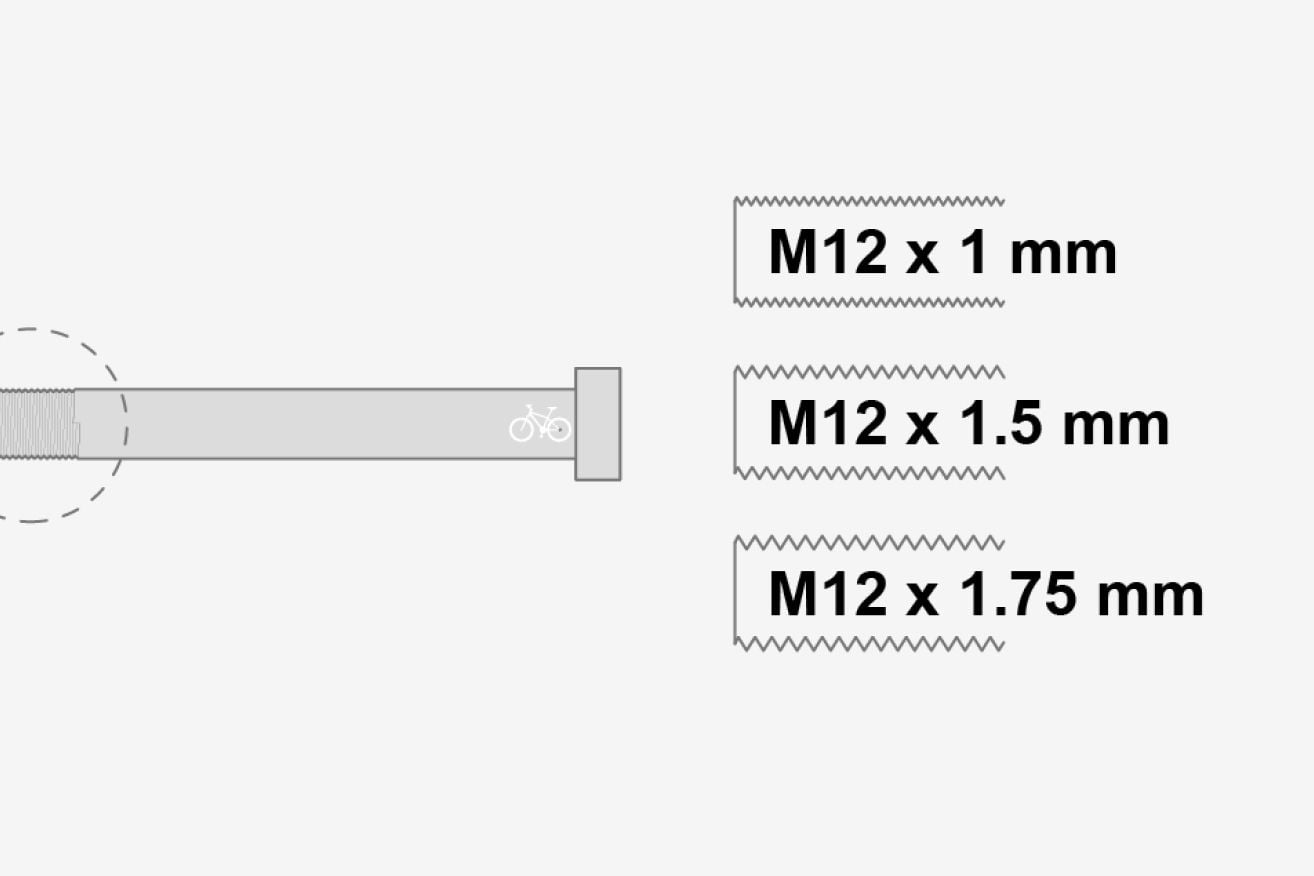

2. Zjistěte stoupání závitu

Stoupání závitu popisuje, jak těsně jsou závity rozmístěny, a musí přesně odpovídat vašemu rámu.
Můžete ho zjistit dvěma způsoby:

Zkontrolujte specifikaci svého jízdního kola nebo vyhledejte informace vytištěné na ose. Hledejte specifikaci závitu, například M12 x 1,5
Použijte vytištěný průvodce produkty Thule pro pevné osy Vytiskněte tento dokument v měřítku 1:1 a porovnejte závity své osy s ilustracemi

Jakmile ověříte průměr 12 mm a zkontrolujete tvar hlavy, stoupání závitu a délku, můžete vybrat správnou pevnou osu Thule z průvodce produkty Thule pro pevné osy. Pokud žádná z možností neodpovídá vašim naměřeným hodnotám, obraťte se prosím na zákaznickou podporu.

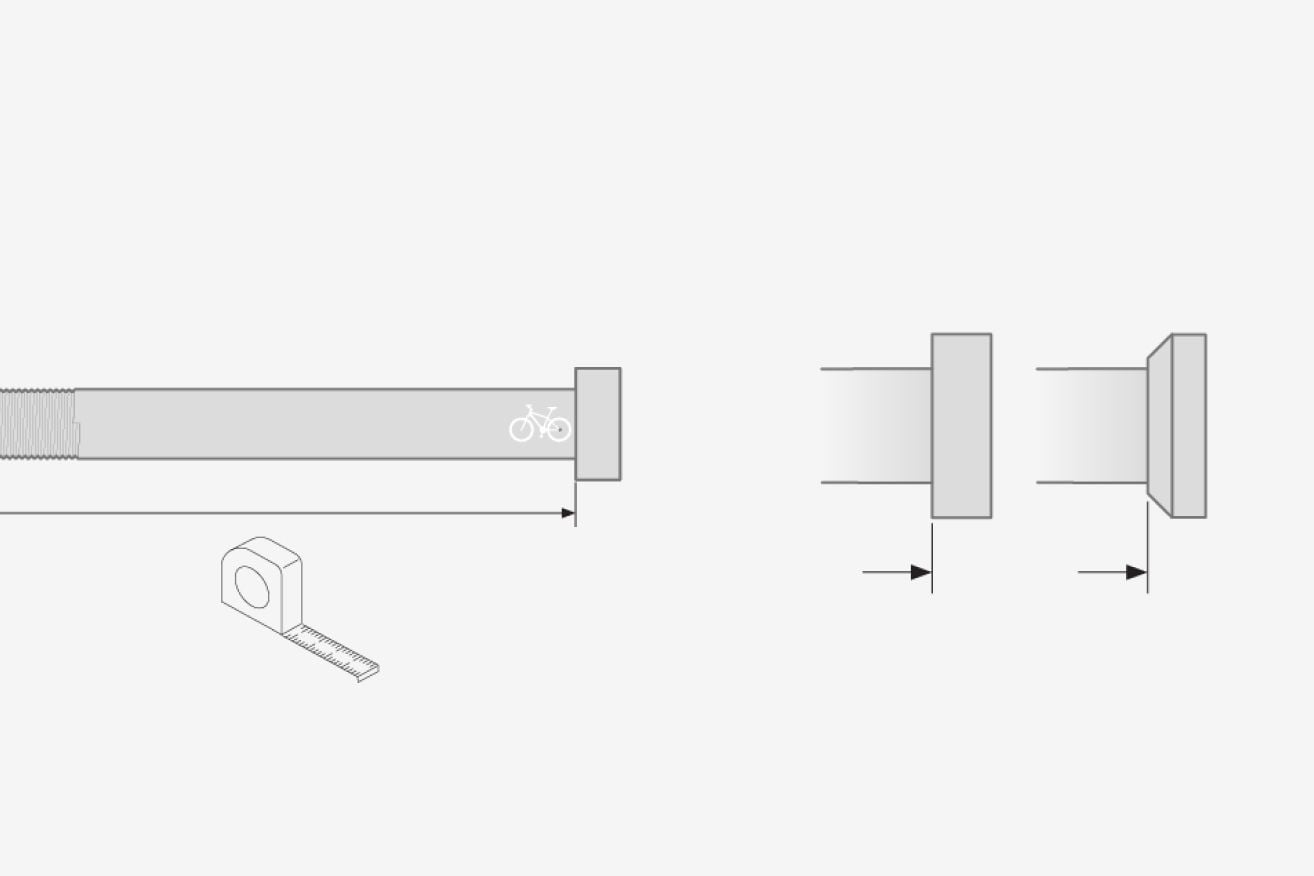

Technický výkres ukazuje thruakl se dvěma různými tvary hlavy spolu s měřicím nástrojem, který ukazuje, jak měřit rozměry.

3. Změřte délku osy

Nejspolehlivějším způsobem, jak zjistit délku, je vyjmout osu a změřit ji.

Některé osy nebo rámy mají rozměry vytištěné přímo na sobě, ale tato označení ne vždy odpovídají skutečné délce osy. Přímé měření osy zajistí přesnost. Měřte podle typu hlavy, jak je znázorněno na obrázku níže.

Připraveni vyrazit

Nyní byste měli mít jasno v tom, jak nejlépe připojit svůj vozík za kolo Thule k jízdnímu kolu. Vždy se řiďte našimi doporučeními, abyste zajistili bezpečnou jízdu pro sebe i své spolucestující.

Pokud si nejste jistí některým krokem, obraťte se na náš tým zákaznické podpory nebo na místního prodejce jízdních kol. Konstrukce jízdních kol se neustále vyvíjí a pravidelně se objevují nové standardy nábojů a os. Pokud žádné z našich současných řešení neodpovídá vašemu vybavení, dejte nám vědět prostřednictvím zákaznické podpory, abychom mohli postupně rozšiřovat nabídku adaptérů.

Pokud plánujete používat vozík s více jízdními koly, můžete si zakoupit další připojovací destičky nebo misky a zopakovat proces výběru adaptéru pro každé kolo. Hodně štěstí a užijte si jízdu!

Přehled

Tato tabulka zobrazuje všechny adaptéry a příslušenství Thule.

SKU	Název produktu	Typ náboje a osy	Velikost závitu	Délka
20110722	Thule Internal Hub Hitch Adapter	Pevná osa	M10.5 × 1
20000798	Thule Internal Hub Hitch Adapter	Pevná osa	M10 × 1
20201528	Thule Internal Hub Hitch Adapter	Pevná osa	M12 × 1.25
20100797	Thule Internal Hub Hitch Adapter	Pevná osa	3/8-26
20110800	Thule Thru Axle	Pevná osa	M12 × 1	161–167 (plochý), 155–161 (kuželový)
20110804	Thule Thru Axle	Pevná osa	M12 × 1	163–172 (plochý), 157–166 (kuželový)
20110811	Thule Thru Axle	Pevná osa	M12 × 1	175–184 (plochý), 169–178 (kuželový)
20110808	Thule Thru Axle	Pevná osa	M12 × 1	229 (plochý), 217 (kuželový)
20110801	Thule Thru Axle	Pevná osa	M12 × 1.5	159–165
20110805	Thule Thru Axle	Pevná osa	M12 × 1.5	169–178
20110806	Thule Thru Axle	Pevná osa	M12 × 1.5	209
20110809	Thule Thru Axle	Pevná osa	M12 × 1.5	229
20110802	Thule Thru Axle	Pevná osa	M12 × 1,75	167–180
20110803	Thule Thru Axle	Pevná osa	M12 × 1,75	185–198
20110807	Thule Thru Axle	Pevná osa	M12 × 1,75	209
20110810	Thule Thru Axle	Pevná osa	M12 × 1,75	217–229
20110723	Thule 3D Drop Adapter	Rychloupínák
