Näin kiinnität Thule-pyöräperävaunun polkupyörääsi

Jotkin polkupyörät vaativat sovittimen Thule-pyöräperävaunun turvalliseen kiinnittämiseen. Tämä opas auttaa sinua selvittämään, tarvitsetko sovittimen ja mikä sovitin sopii pyörääsi.

Tutustutaan ensin siihen, miten perävaunu kiinnitetään. Perävaunu kiinnitetään polkupyörään Thule-akselikiinnikkeellä ezHitchTM. Uudemmissa perävaunumalleissa tämä on levymallinen ja vanhemmissa malleissa kuppimallinen. Molemmissa versioissa on 10 mm:n reikä, johon kierrepultti työnnetään polkupyörään kiinnittämistä varten.

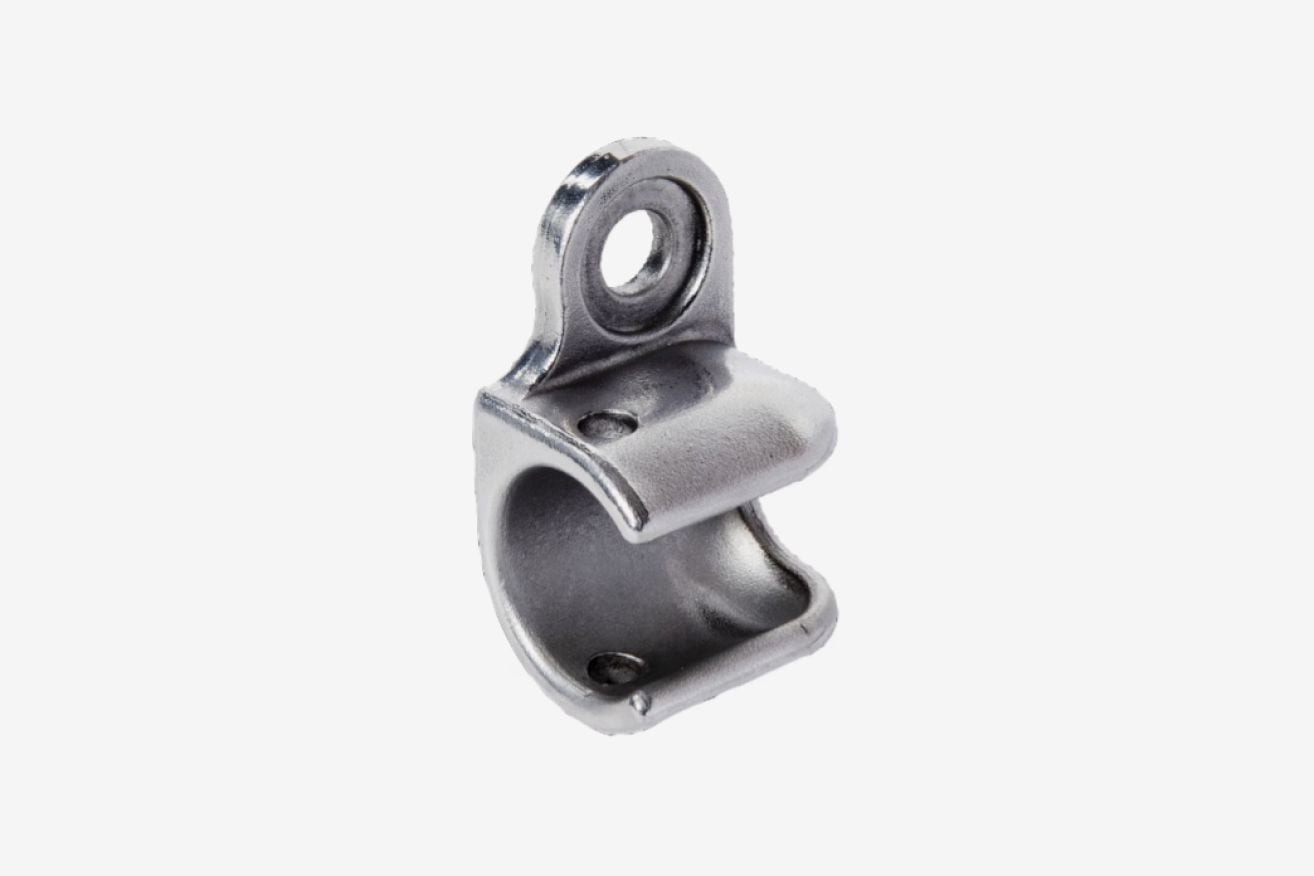

Lähikuva Thulen akselikiinnikkeestä ezHitch-kuppi™, metallikomponentti yksinkertaista valkoista taustaa vasten.

ezHitch Cup

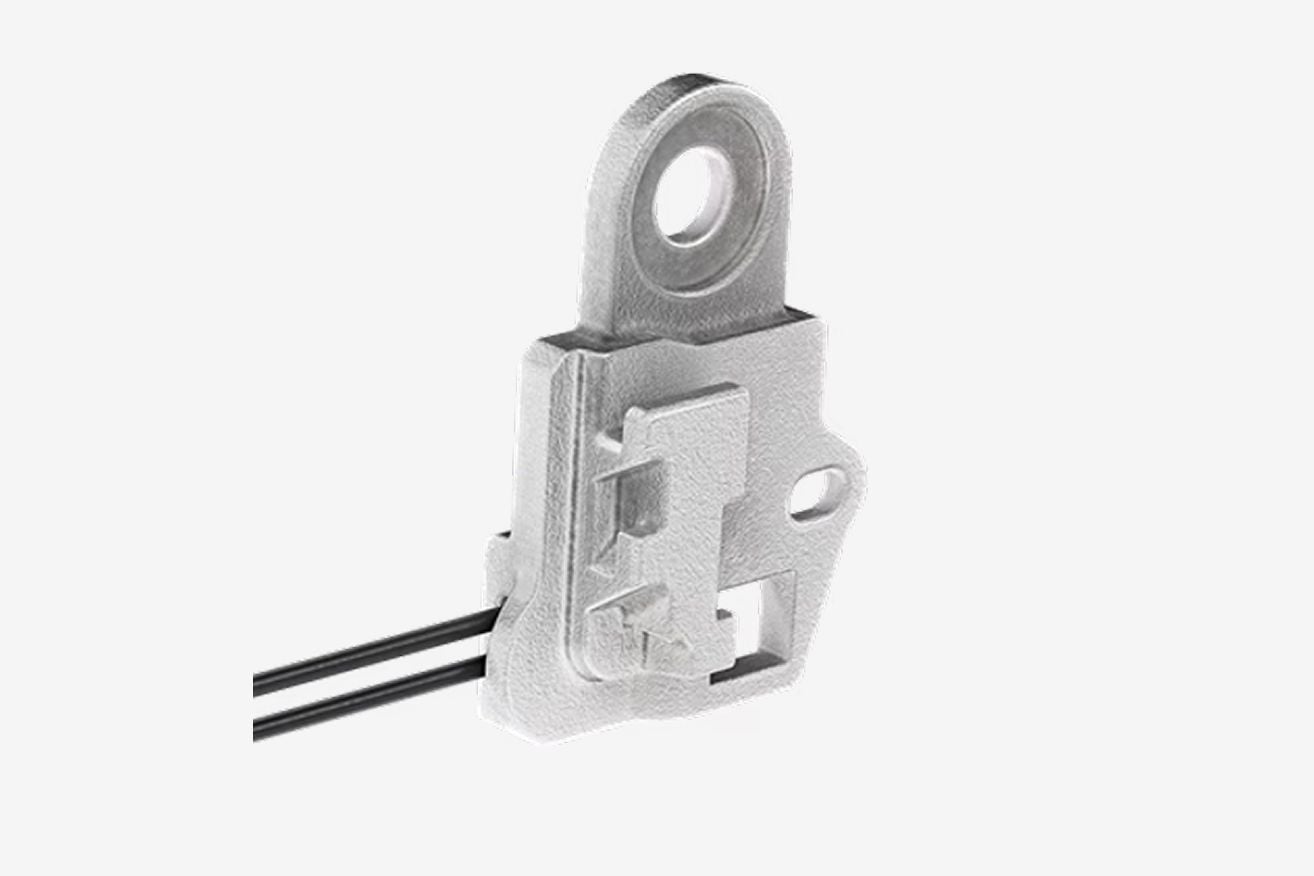

Lähikuva Thulen akselikiinnikkeen ezHitch™ -levystä, metallikomponentista yksinkertaista valkoista taustaa vasten.

ezHitch Plate

Tarkista polkupyöräsi navan ja akselin tyyppi

Pyöräsi takapyörän kiinnityksen (napa/akseli-alue) tulisi olla jokin alla olevista kolmesta tyypistä. Tyyppi määrittää, minkä sovittimen – jos minkään – tarvitset.

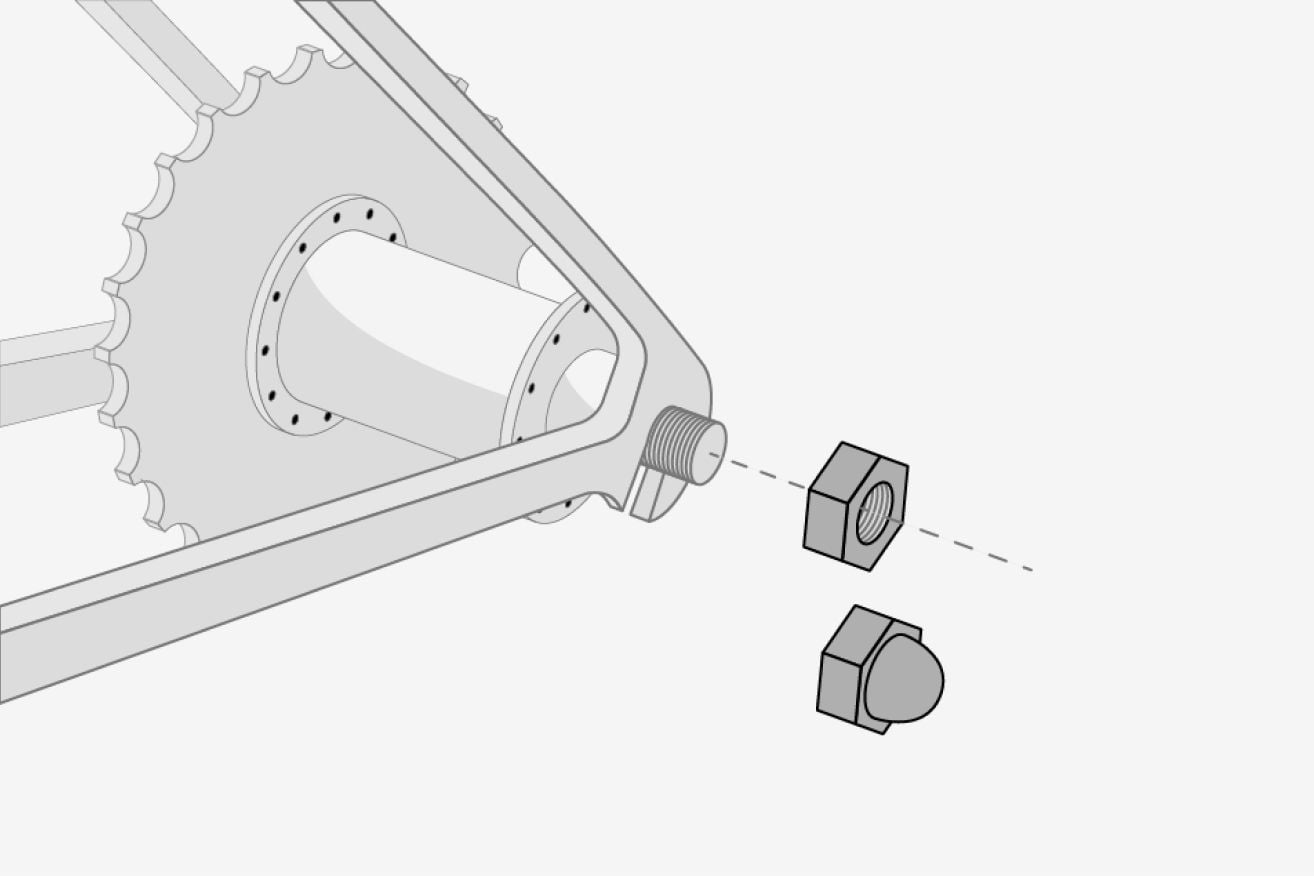

Kiinteä akseli

Akseli on osa napaa, ja pyörä kiinnitetään runkoon mutterilla kummallakin puolella. Yleinen kaupunki- ja työmatkapyörissä, monissa napavaihteisissa pyörissä (mukaan lukien monet kaupunki- ja retkisähköpyörät) sekä monissa yksivaihteisissä pyörissä, fixie-pyörissä ja ratapyörissä.

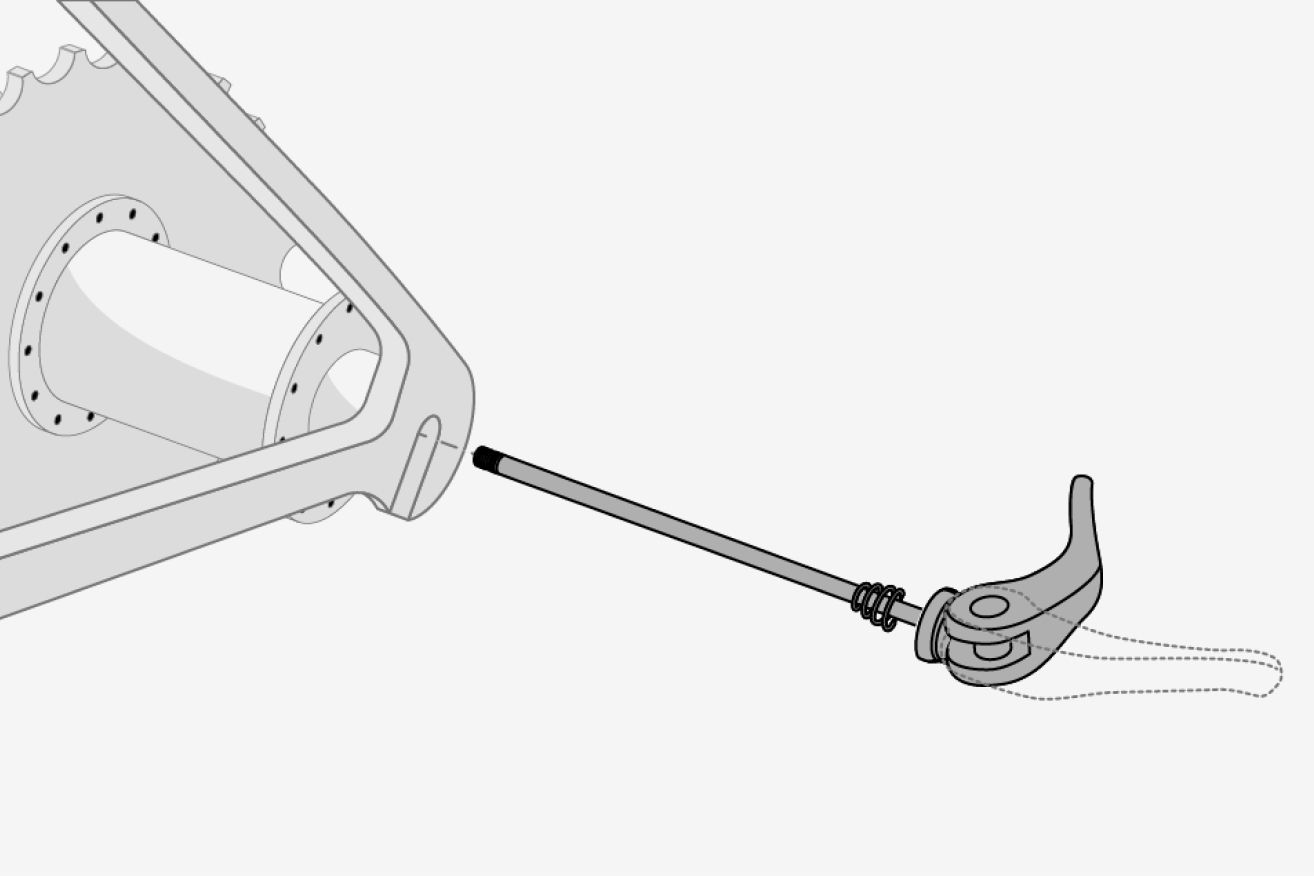

Tekninen piirros polkupyörän takanavasta, jossa näkyy Quick-Release (QR) -vartaiden asennus.

Pikakiinnitin (QR)

Ohut 5 mm:n pikakiinnitin kulkee onttoakselin läpi ja kiinnittää pyörän vivulla. Yleisimmin käytössä vanhemmissa maantiepyörissä ja vanhemmissa/edullisemmissa maastopyörissä.

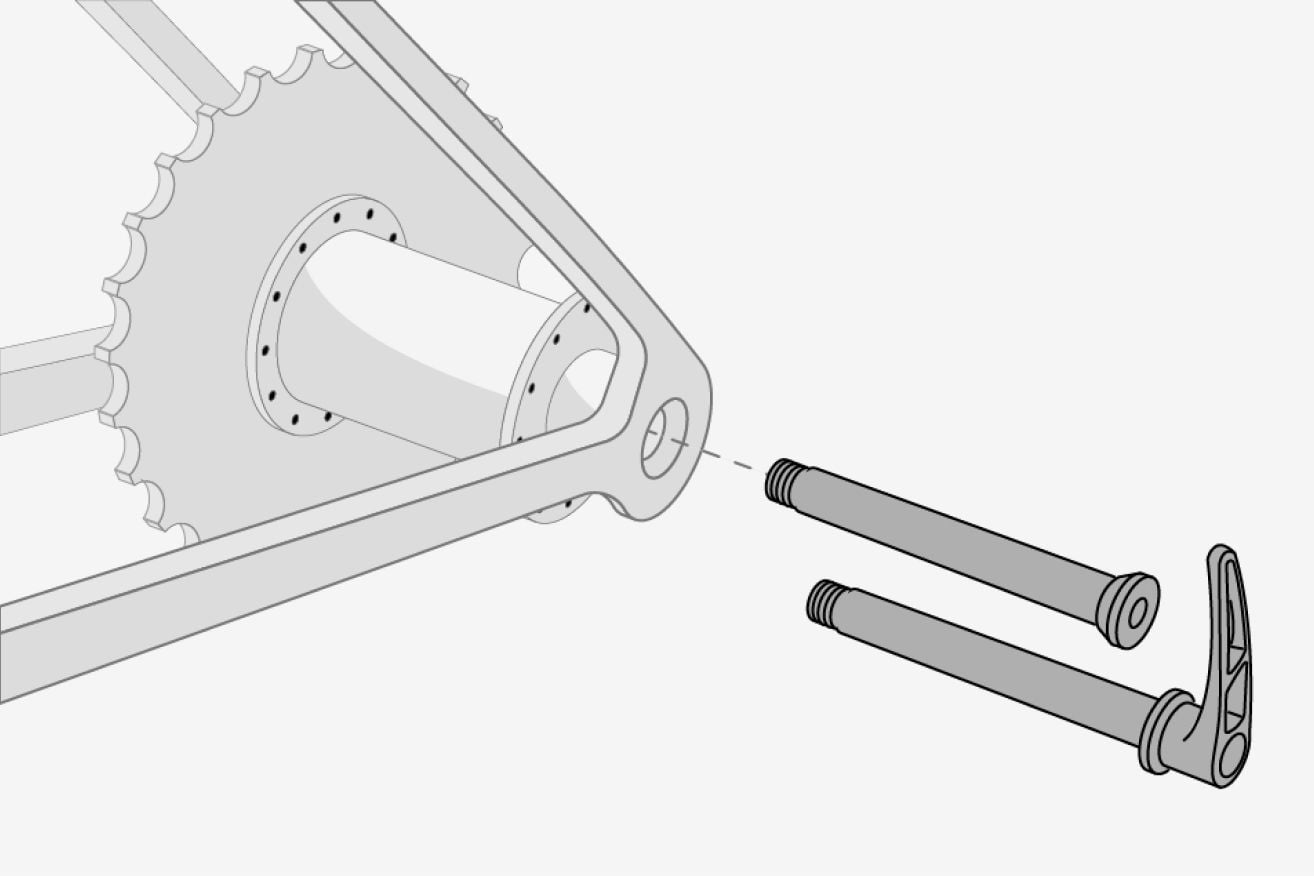

Läpiakseli

12 mm:n läpiakseliakseli kulkee rungon ja navan läpi ja kiinnittyy runkoon kierteillä. Siinä voi olla integroitu vipu tai se voi vaatia kuusiokoloavaimen. Yleinen useimmissa nykyaikaisissa maastopyörissä ja useimmissa levyjarrullisissa maantie- tai gravel-pyörissä.

Huomio: Pyörät, joissa on vaakasuuntaiset ulokkeet (kiinteille akseleille tai pikakiinnityksille), eivät välttämättä tarjoa turvallista kiinnitystä peräkärrylle. Suosittelemme käyttämään toista pyörää.

Kiinteä akseli

Tarkista ensin, onko akselissasi tarpeeksi kierrettä liitinlevyn kiinnittämiseen ilman sovitinta.

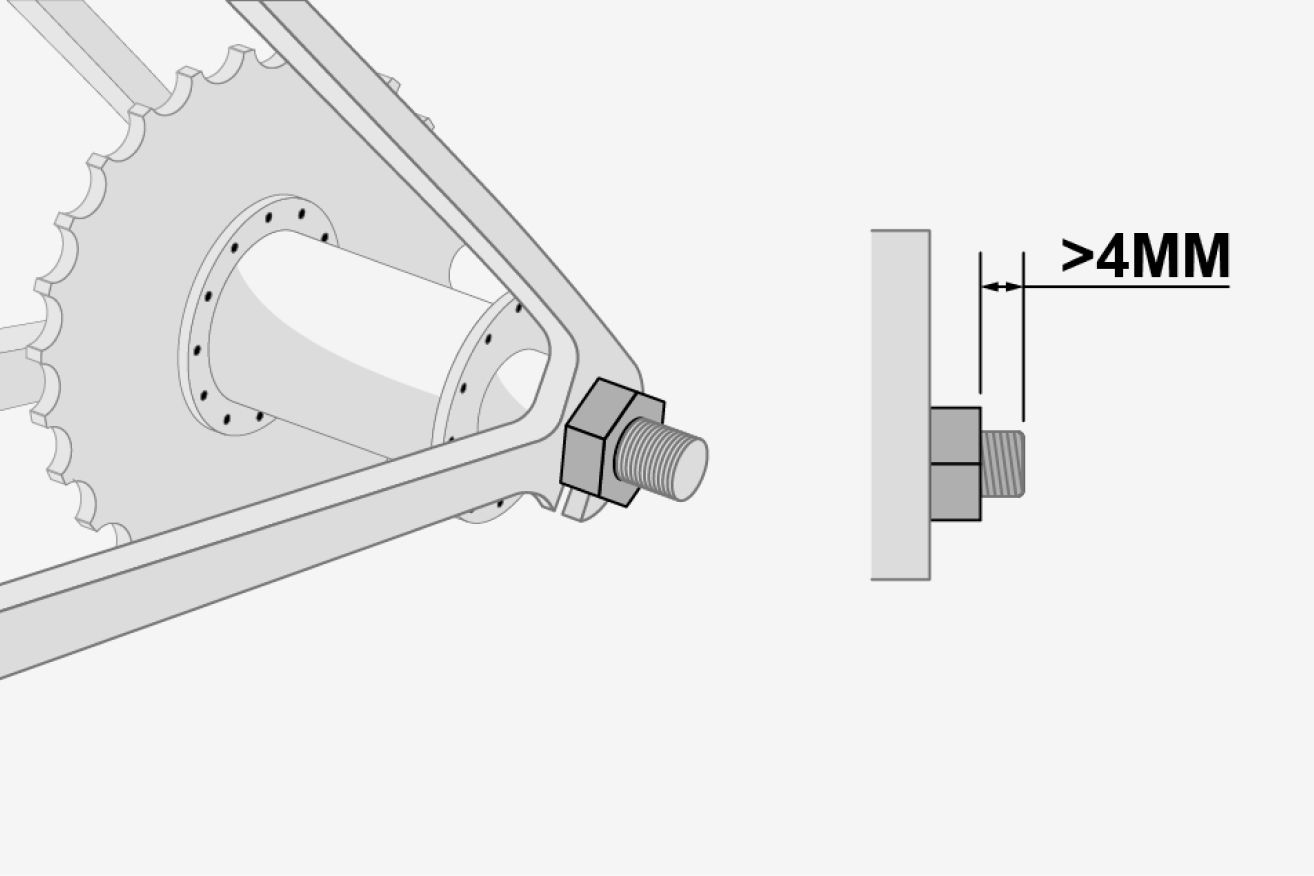

Tekninen piirros polkupyörän takanavasta, joka näyttää, kuinka paljon tilaa tarvitaan kiinteällä akselikierteellä, jotta pyörän perävaunun liitinlevy voidaan kiinnittää tavallisella kuusikulmaisella mutterilla.

Tavallinen mutteri

1. Mittaa, kuinka paljon akselin kierre ulottuu mutterin ohi.

Yksinkertainen tekninen piirros kuusikulmaisesta mutterista, jossa on sisäinen kierre.

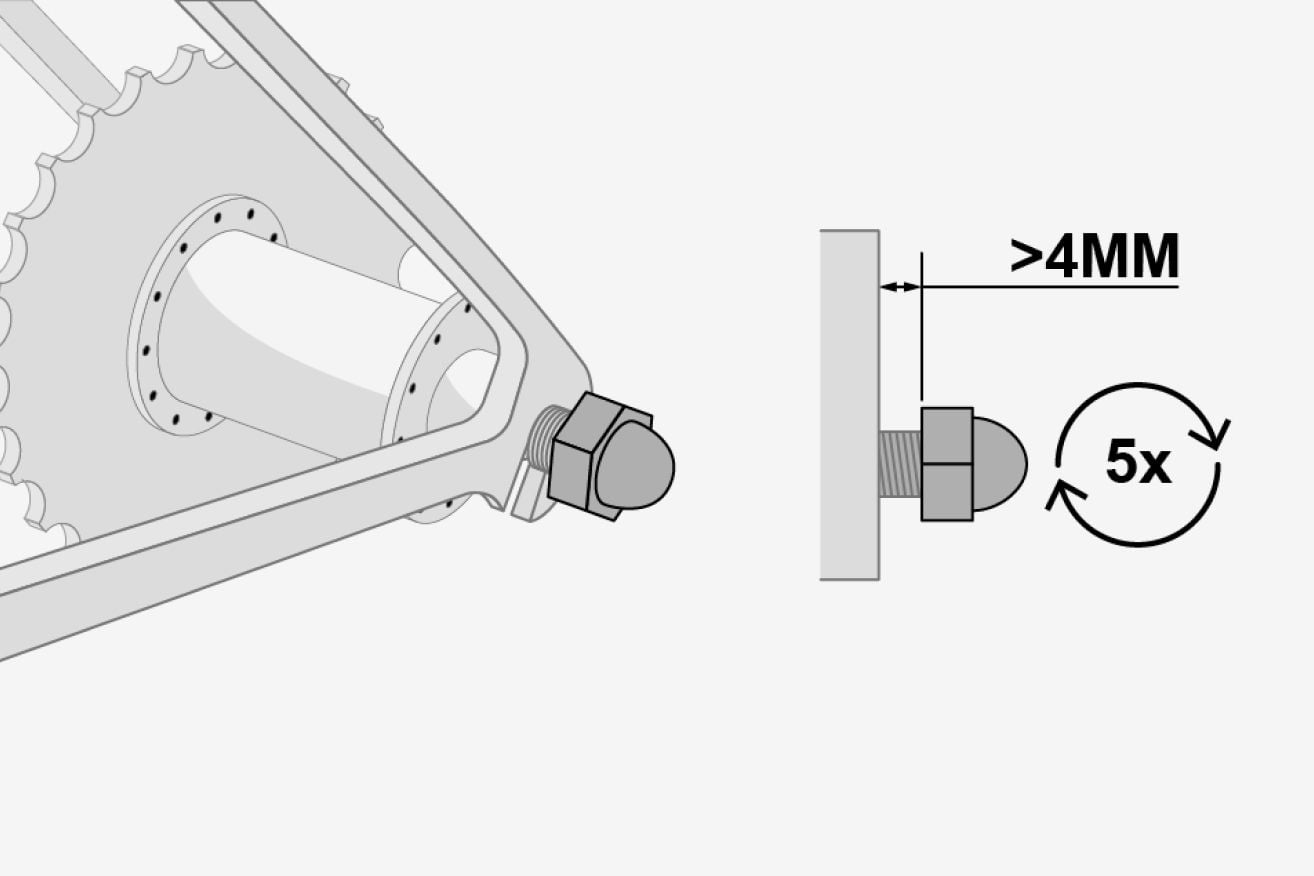

Tekninen piirros polkupyörän takanavasta, joka näyttää, kuinka paljon tilaa tarvitaan kiinteälle akselikierteelle, jotta pyörän perävaunun liitinlevy voidaan kiinnittää tammenterhon mutterilla.

Kupumutteri

1. Irrota mutteri kokonaan
2. Asenna se uudelleen ja kiristä 5 täyttä kierrosta
3. Mittaa jäljelle jäävä rako

Jos käytettävissä olevaa kierrettä on vähintään 4 mm ja akselin halkaisija on enintään 10 mm, liitinlevy voidaan asentaa suoraan. Jos kierrettä ei ole tarpeeksi, tarvitset Thule-sisänapavetosovittimen

Joissakin pyörissä sisänapavetosovittimesta voi olla hyötyä myös estämään tukijalkaa häiritsemästä pyöräperäkärryn liitäntää.

Yksinkertainen tekninen piirros tammenterhukkapähkinästä.

Sisäinen napasovite

Sisäinen napasovite korvaa akselimutterin ja tarjoaa oman tilan liitinlevylle. Näitä on saatavana neljää eri kokoa, ja oikean valitsemiseksi sinun on selvitettävä akselisi halkaisija ja kierrekoko jollakin seuraavista kolmesta tavasta:

Tarkista pyöräsi tekniset tiedot
Etsi kierremääritys, joka vastaa jotakin alla olevan taulukon vaihtoehtoa
Tarkista pyöräsi navan valmistaja/malli
Vertaa napaasi alla olevan taulukon Tyypilliset navat -luetteloon, mutta huomaa, että tämä ei ole 100 % luotettava, sillä poikkeuksia on paljon.
Kysy polkupyöräliikkeestä
Jos olet epävarma, vie pyöräsi polkupyöräliikkeeseen, jossa he osaavat kertoa, mikä sinulla on.

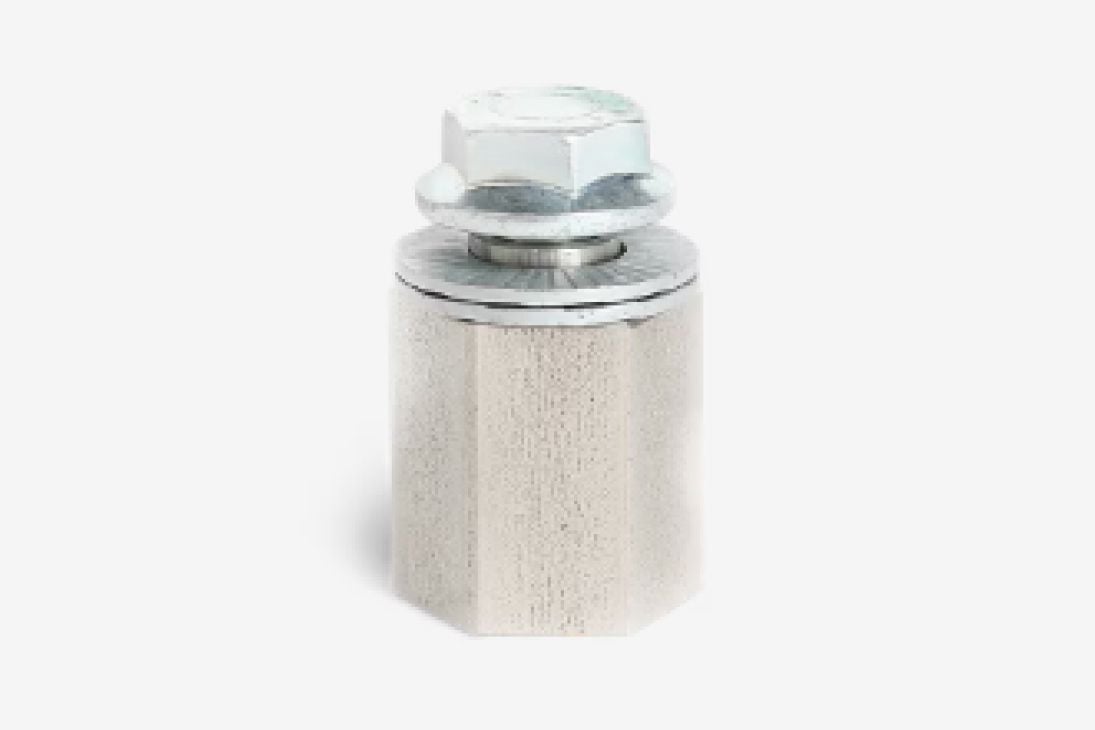

Lähikuva Thulen sisäisestä hub-vetokoukun adapterista tavallista valkoista taustaa vasten.

Kierre	Tyypilliset navat	Sovitin
3/8″-26 TPI	Shimano Nexus -navat ja vanhemmat kaupunkipyörät	20100797 – Thule-sisänapavetosovittimen sovitin Shimanolle
M10 × 1	Monet muut kuin Shimano-navat, mukaan lukien jotkin SRAM-, kierteelliset Rohloff- ja muut navat	20100798 – Thule-sisänapavetosovittimen sovitin SRAMille
M10.5 × 1	Vanhemmat Sachs/SRAM Spectro -navat	20110722 – Thule-sisänapavetosovittimen sovitin Spectrolle
M12 × 1.25	Monet napamoottorilla varustetut sähköpyörät (kierteen nousu on tarkistettava)	20201528 – Thule-sisänapavetosovittimen sovitin M12 × 1.25

Pikakiinnityspuikko

Jos pyörässäsi on pikakiinnitysakseli (QR), et yleensä tarvitse adapteria. Jokaiseen Thule-pyöräperävaunuun sisältyy pidempi pikakiinnityspuikko, joka tarjoaa kiinnityslevyn asentamiseen tarvittavan lisätilan.

Huomaa, että joissakin pyörissä on hupulliset takapäät (kutsutaan myös puoliavoimiksi takapäiksi). Näissä rungoissa osa takapäästä ulottuu ulospäin ja peittää akselin pään alueen pienen "hupun" tavoin. Tämä estää Thule ezHitch™ -kiinnityslevyä asettumasta tasaisesti runkoa vasten, mikä on välttämätöntä turvalliselle asennukselle.

Lähikuva pikavapautuvasta (QR) vartaista tavallista valkoista taustaa vasten.

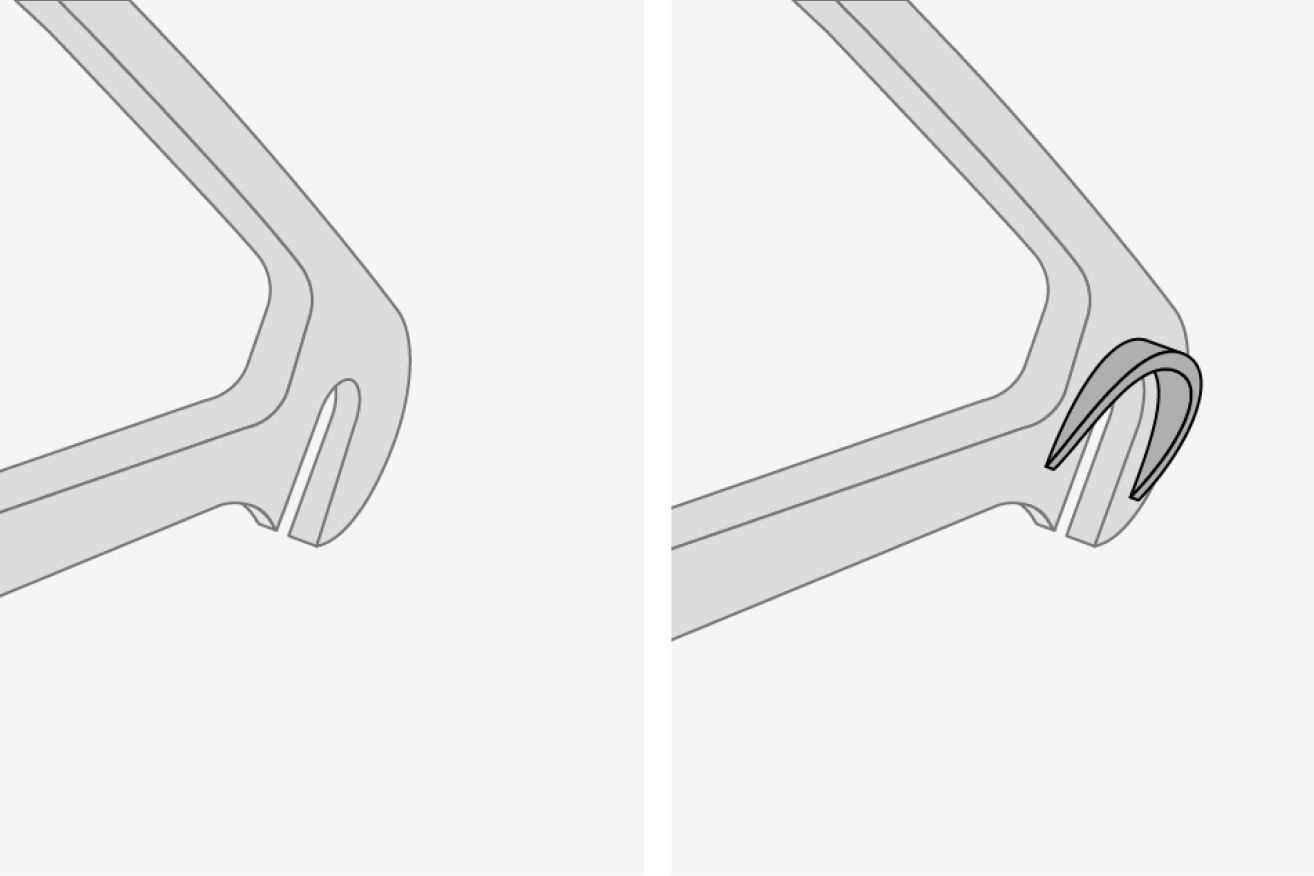

Vierekkäin oleva tekninen piirros esittää polkupyörän rungon putoamisen, ja oikeanpuoleisessa kuvassa näkyy hupullinen pudotusaukko.

Suojatut takahaarat

Jos pyörässäsi on suojatut takahaarat, saatat tarvita Thule 3D drop -sovittimen. Tämä välike siirtää liitinlevyä ulospäin, jotta se ohittaa suojan ja asettuu tiiviisti runkoa vasten.

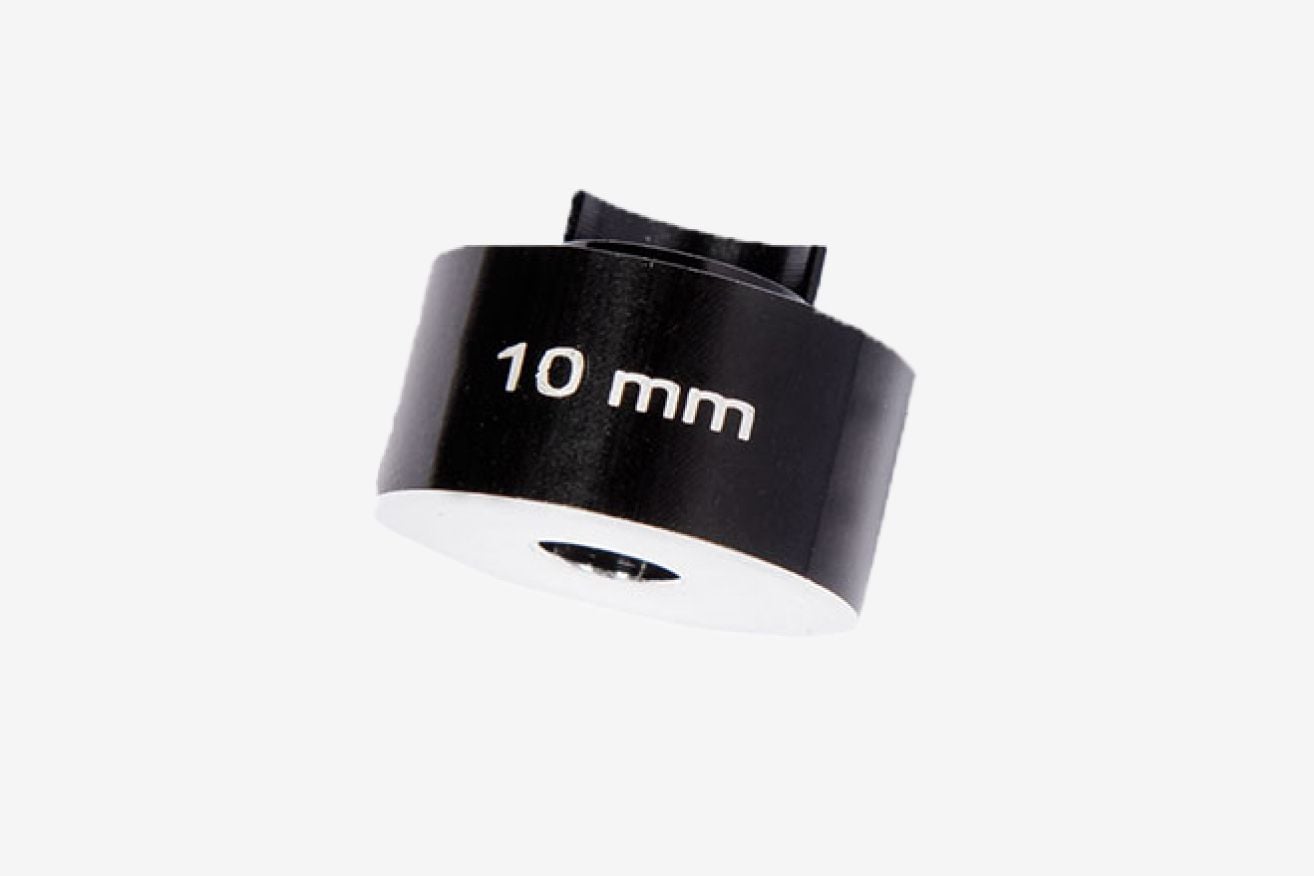

Lähikuva Thule 3D drop-adapterista yksinkertaisella valkoisella taustalla.

Läpiakseli

Jos pyörässäsi on läpiakseli, se on vaihdettava Thule-läpiakseliin, jossa on oma tila ezHitch™-liitinlevylle. Useimmissa nykyaikaisissa pyörissä on 12 mm:n takaläpiakseli. Jos akselisi halkaisija on eri, ota yhteyttä asiakaspalveluun ja harkitse toisen pyörän käyttöä.

Läpiakselit vaihtelevat pituuden, kierrenousun ja pään muodon osalta, joten oikean vaihtoakselin valinta edellyttää näiden kolmen ominaisuuden tunnistamista.

1. Tunnista pään muoto

Läpiakseleiden pää on tyypillisesti joko litteä tai kartiomainen (kapeneva).

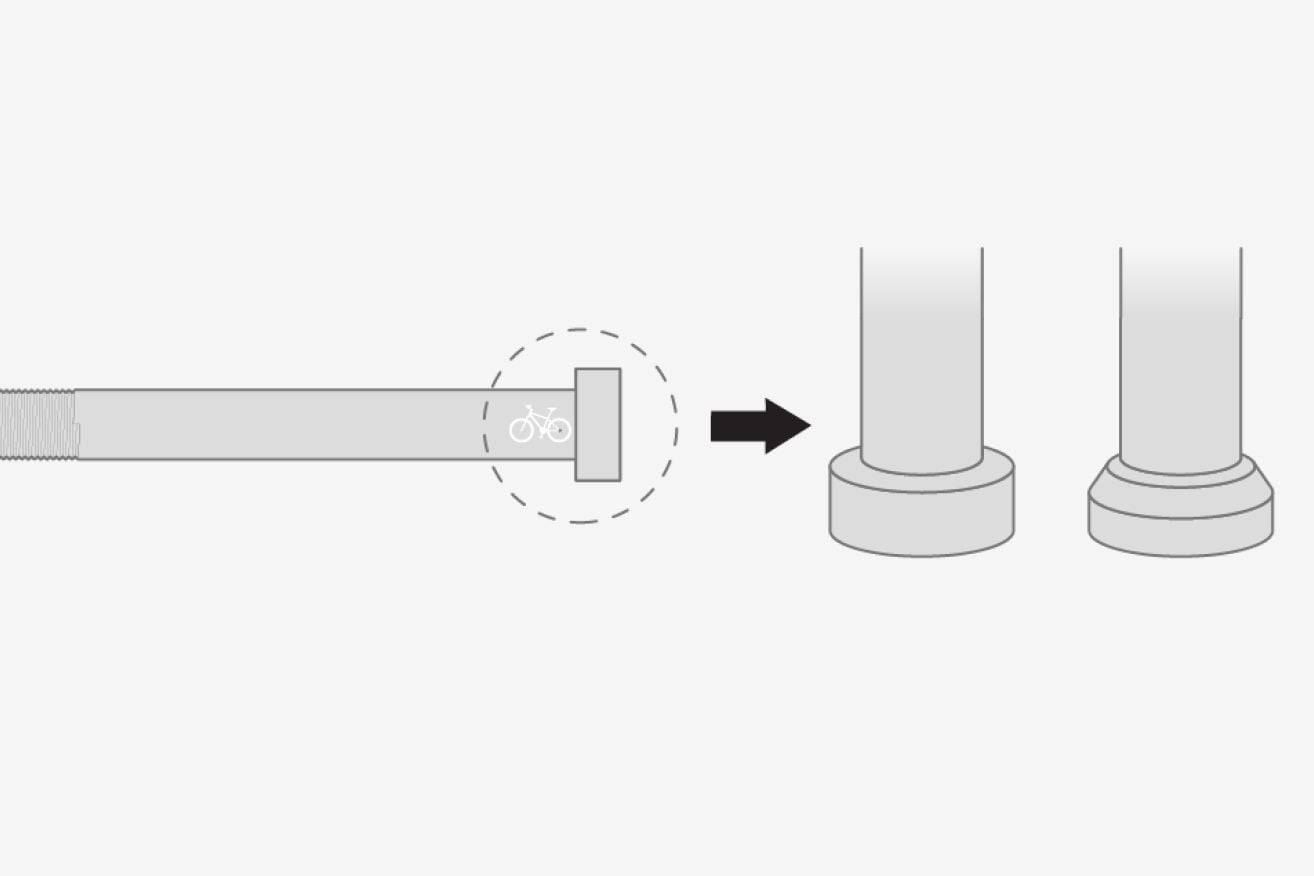

Tekninen piirros näyttää läpiakselin ja kaksi erilaista kannetyyppiä: litteä ja kartiomainen (kapeneva) kanne.

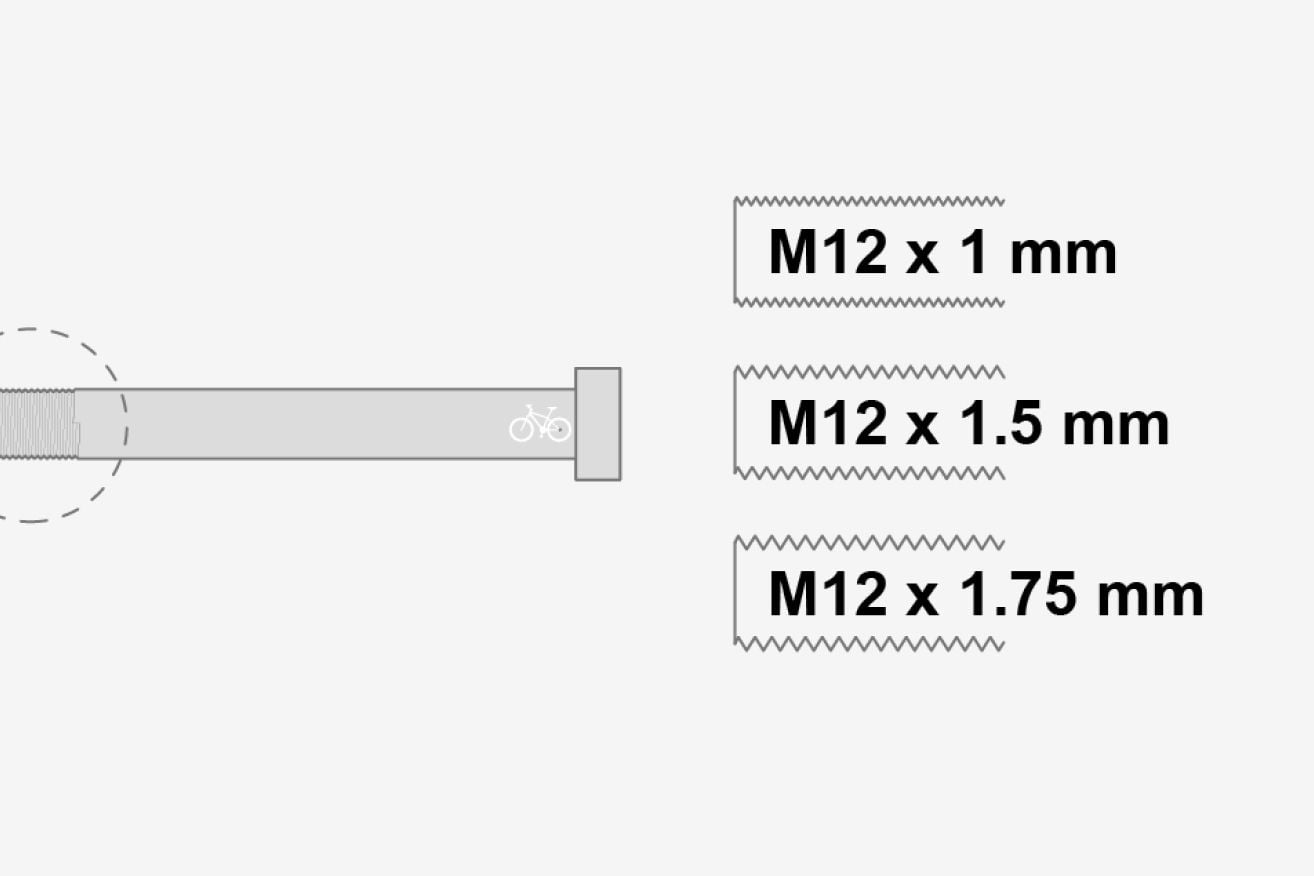

2. Tunnista kierteen nousu

Kierteen nousu kuvaa kierteen tiheyttä, ja sen on vastattava täsmälleen pyöräsi runkoa.
Voit tunnistaa sen kahdella tavalla:

Tarkista pyöräsi tekniset tiedot tai etsi akseliin painettuja tietoja. Etsi kierteen määritys, kuten M12 x 1,5
Käytä tulostettua Thule-läpiakselien soveltuvuusopasta Tulosta tämä asiakirja 1:1-mittakaavassa ja vertaa akselisi kierteitä kuviin

Kun olet varmistanut 12 mm:n halkaisijan ja tarkistanut pään muodon, kierteen nousun ja pituuden, voit valita oikean Thule-läpiakselin Thule-läpiakselien soveltuvuusoppaasta. Jos mikään vaihtoehdoista ei näytä vastaavan mittojasi, ota yhteyttä asiakaspalveluun saadaksesi ohjeita.

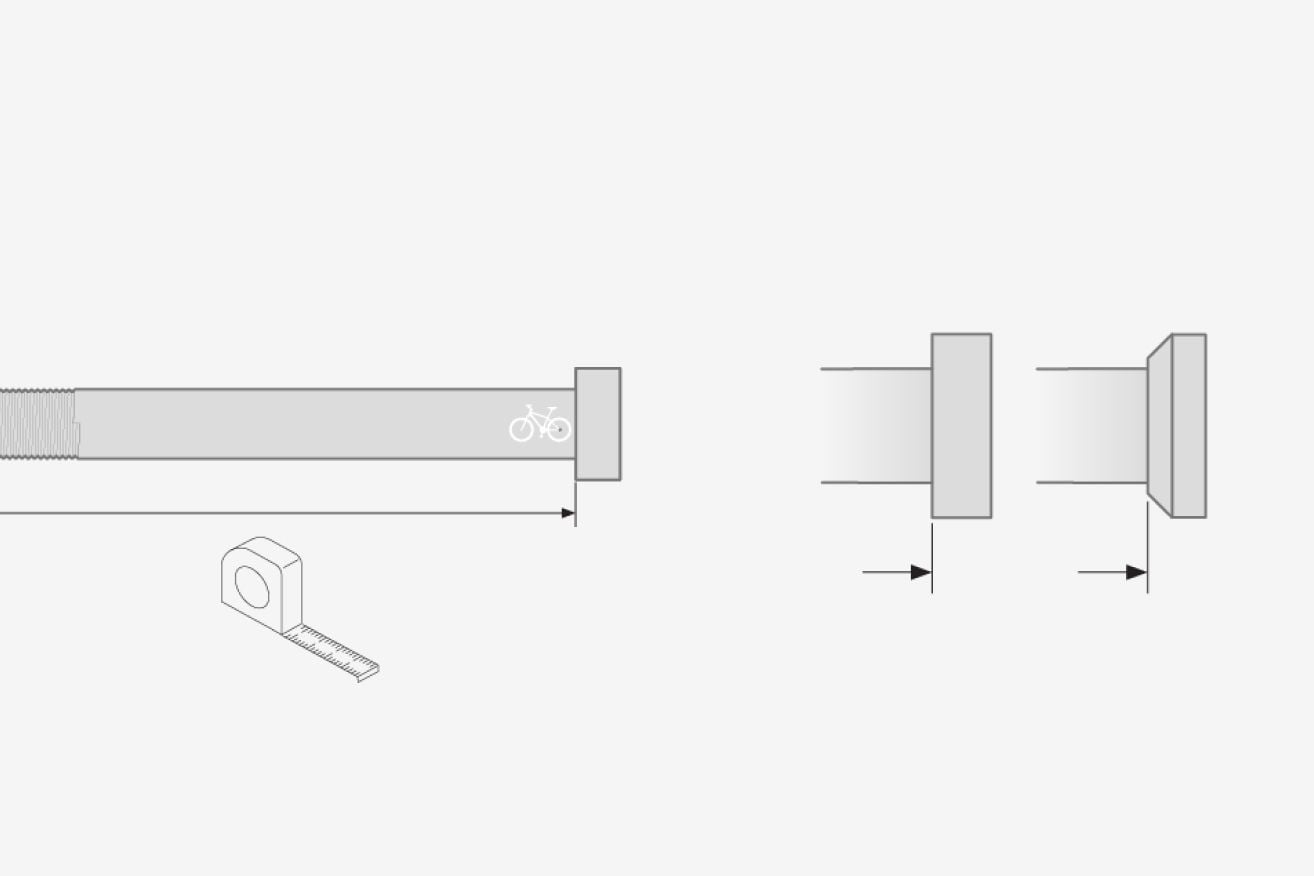

Tekninen piirros esittää thruacle-mallin, jossa on kaksi erilaista pään muotoa, sekä mittausväline, joka näyttää mitattavan mitattavat.

3. Mittaa akselin pituus

Luotettavin tapa määrittää pituus on irrottaa akseli ja mitata se.

Joissakin akseleissa tai rungoissa on mitat painettuna niihin, mutta nämä merkinnät eivät aina vastaa akselin todellista pituutta. Akselin suora mittaaminen varmistaa tarkkuuden. Mittaa kantapään tyypin mukaan alla olevan kuvan osoittamalla tavalla.

Valmis matkaan

Nyt sinun pitäisi olla selvillä parhaasta tavasta kiinnittää Thule-pyöräperäkärrysi polkupyörääsi. Noudata aina suosituksiamme varmistaaksesi turvallisen matkan sekä itsellesi että matkustajillesi.

Jos olet epävarma jostain vaiheesta, ota yhteyttä asiakaspalveluumme tai paikalliseen polkupyöräliikkeeseesi. Polkupyörien muotoilu kehittyy jatkuvasti, ja uusia napa- ja akselistandardeja tulee markkinoille säännöllisesti. Jos mikään nykyisistä ratkaisuistamme ei sovi kokoonpanoosi, kerro siitä asiakaspalvelullemme, jotta voimme harkita adapterivalikoiman laajentamista.

Jos aiot käyttää peräkärryä useamman pyörän kanssa, voit hankkia lisää liitinlevyjä tai -kuppeja ja toistaa adapterinvalintaprosessin jokaiselle pyörälle. Onnea matkaan ja nauti pyöräilystä!

Yleiskatsaus

Tässä taulukossa näkyvät kaikki Thule-adapterit ja -lisävarusteet.

Tuotenumero	Tuotenimi	Napa- ja akselityyppi	Kierrekoko	Pituus
20110722	Thule Internal Hub Hitch Adapter	Kiinteä akseli	M10.5 × 1
20000798	Thule Internal Hub Hitch Adapter	Kiinteä akseli	M10 × 1
20201528	Thule Internal Hub Hitch Adapter	Kiinteä akseli	M12 × 1.25
20100797	Thule Internal Hub Hitch Adapter	Kiinteä akseli	3/8-26
20110800	Thule Thru Axle	Läpiakseli	M12 × 1	161–167 (litteä), 155–161 (kartio)
20110804	Thule Thru Axle	Läpiakseli	M12 × 1	163–172 (litteä), 157–166 (kartio)
20110811	Thule Thru Axle	Läpiakseli	M12 × 1	175–184 (litteä), 169–178 (kartio)
20110808	Thule Thru Axle	Läpiakseli	M12 × 1	229 (litteä), 217 (kartio)
20110801	Thule Thru Axle	Läpiakseli	M12 × 1.5	159–165
20110805	Thule Thru Axle	Läpiakseli	M12 × 1.5	169–178
20110806	Thule Thru Axle	Läpiakseli	M12 × 1.5	209
20110809	Thule Thru Axle	Läpiakseli	M12 × 1.5	229
20110802	Thule Thru Axle	Läpiakseli	M12 × 1.75	167–180
20110803	Thule Thru Axle	Läpiakseli	M12 × 1.75	185–198
20110807	Thule Thru Axle	Läpiakseli	M12 × 1.75	209
20110810	Thule Thru Axle	Läpiakseli	M12 × 1.75	217–229
20110723	Thule 3D Drop Adapter	Pikakiinnityspiikki
