Как установить велосипедный прицеп Thule на ваш велосипед

Для некоторых велосипедов требуется адаптер, чтобы надёжно подсоединить велосипедный прицеп Thule. Это руководство поможет вам определить, нужен ли вам адаптер и какой именно подойдёт для вашего велосипеда.

Для начала разберёмся, как прицеп крепится к велосипеду. Прицеп присоединяется к велосипеду с помощью крепления на ось Thule ezHitchTM. На новых моделях прицепов оно имеет пластинчатую конструкцию, а на более старых — чашеобразную. Обе версии имеют отверстие диаметром 10 мм, в которое вставляется резьбовой болт для соединения с велосипедом.

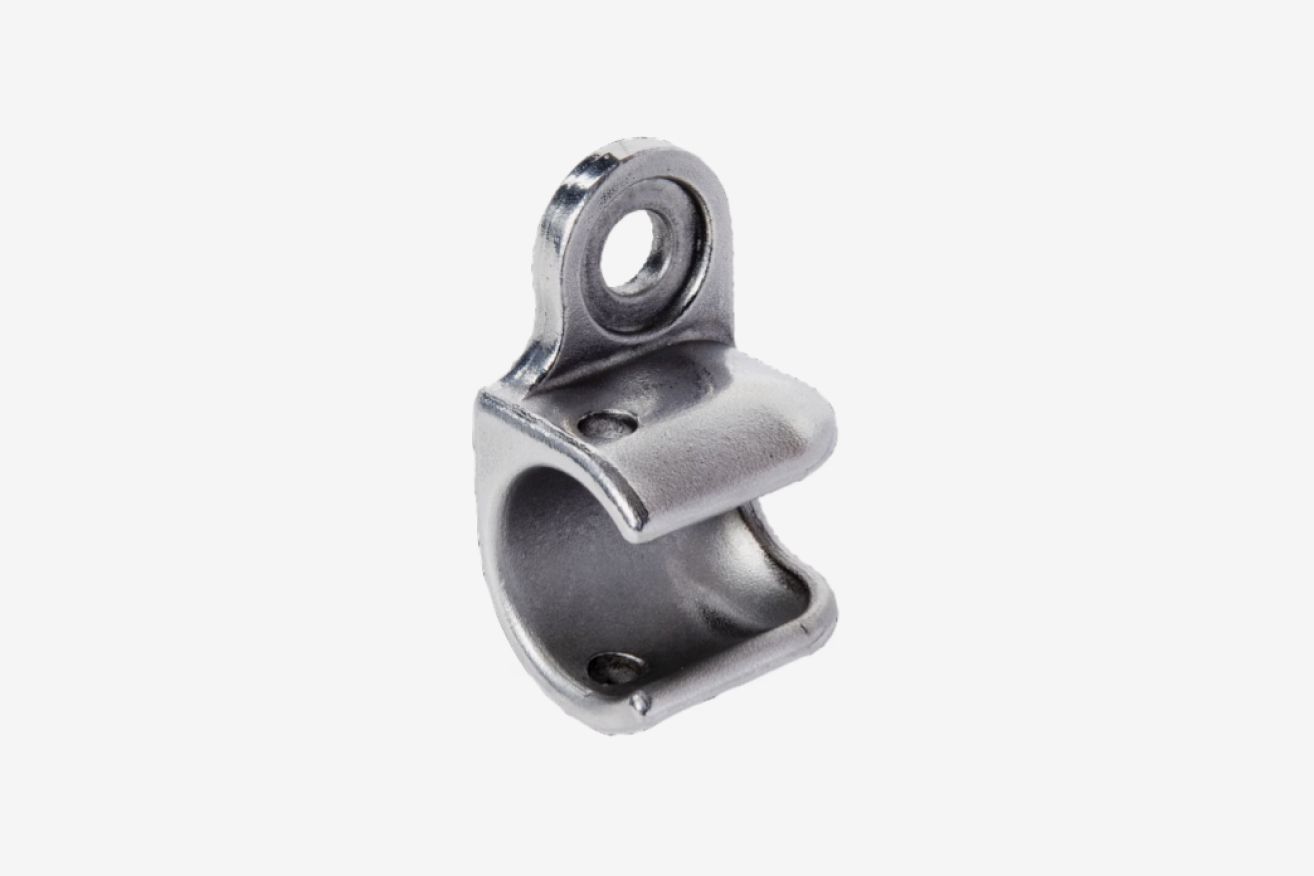

Крупный план чашки ezHitch™ крепления Thule на оси — металлический элемент на простом белом фоне.

ezHitch Cup

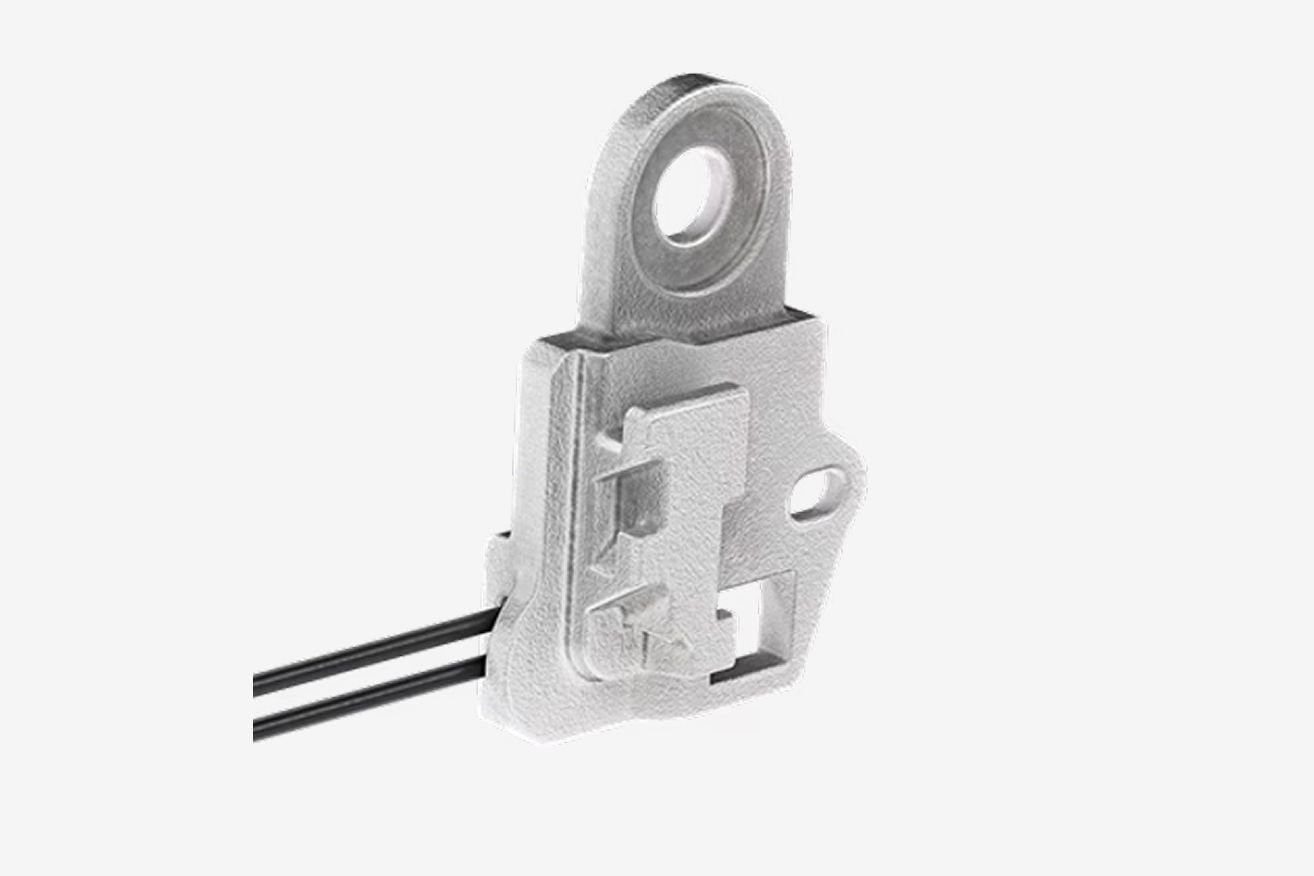

Крупный план пластины ezHitch™ крепления оси Thule — металлического элемента на простом белом фоне.

ezHitch Plate

Проверьте тип втулки и оси вашего велосипеда

Крепление заднего колеса вашего велосипеда (область втулки/оси) должно соответствовать одному из трёх типов, представленных ниже. От типа зависит, какой адаптер вам понадобится (если он вообще нужен).

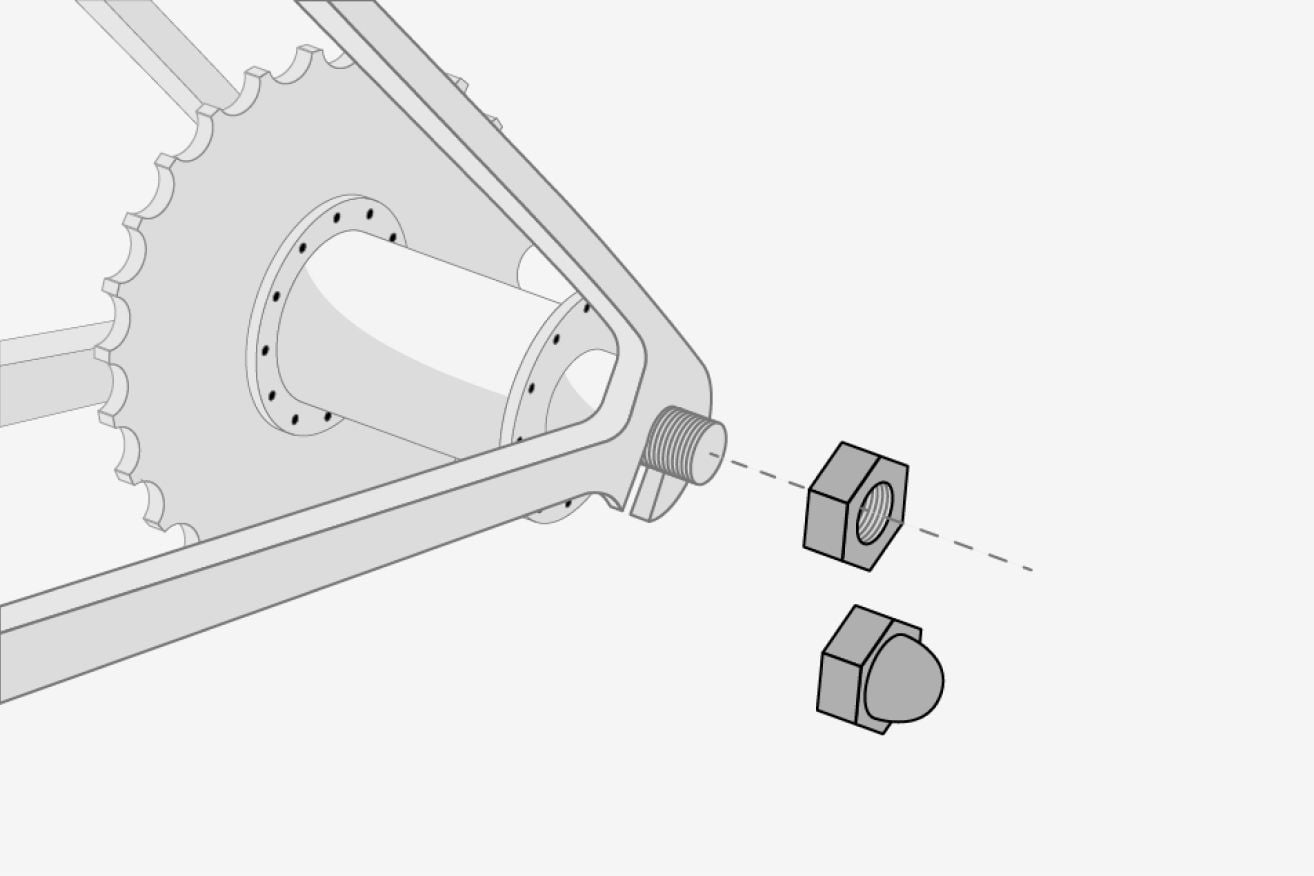

Технический чертёж задней ступицы велосипеда, показывающий цельную ось.

Сплошная ось

Ось является частью втулки, а колесо крепится к раме гайками с каждой стороны. Такой тип часто встречается на городских и пригородных велосипедах, многих велосипедах с планетарной втулкой (включая городские и треккинговые электровелосипеды), а также на синглспидах, фикси и трековых велосипедах.

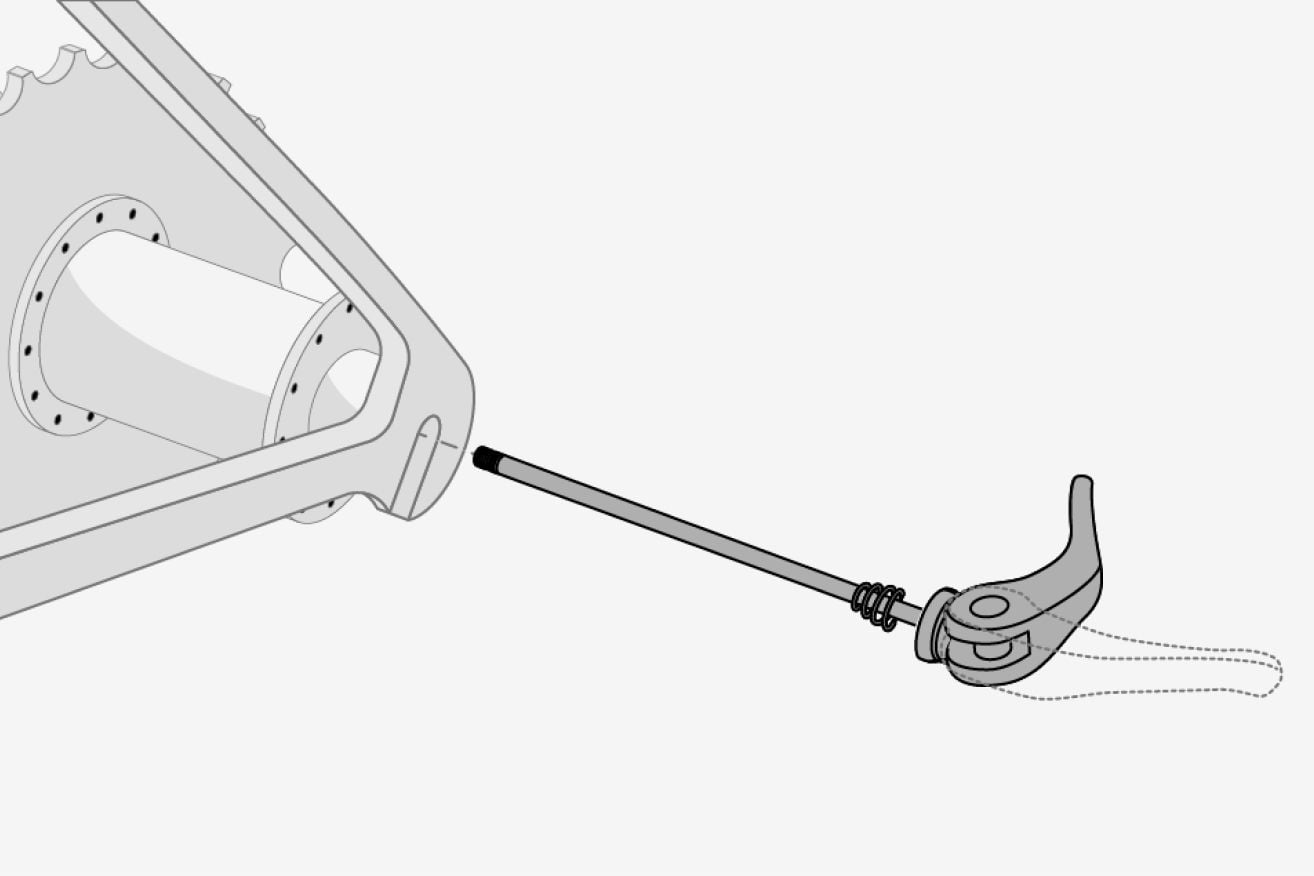

Технический чертёж задней ступицы велосипеда с изображением быстросъёмной (QR) шпажки.

Эксцентрик (QR)

Тонкий 5-миллиметровый эксцентрик проходит через полую ось и фиксирует колесо с помощью рычага. Чаще всего встречается на старых шоссейных велосипедах и старых/бюджетных горных велосипедах.

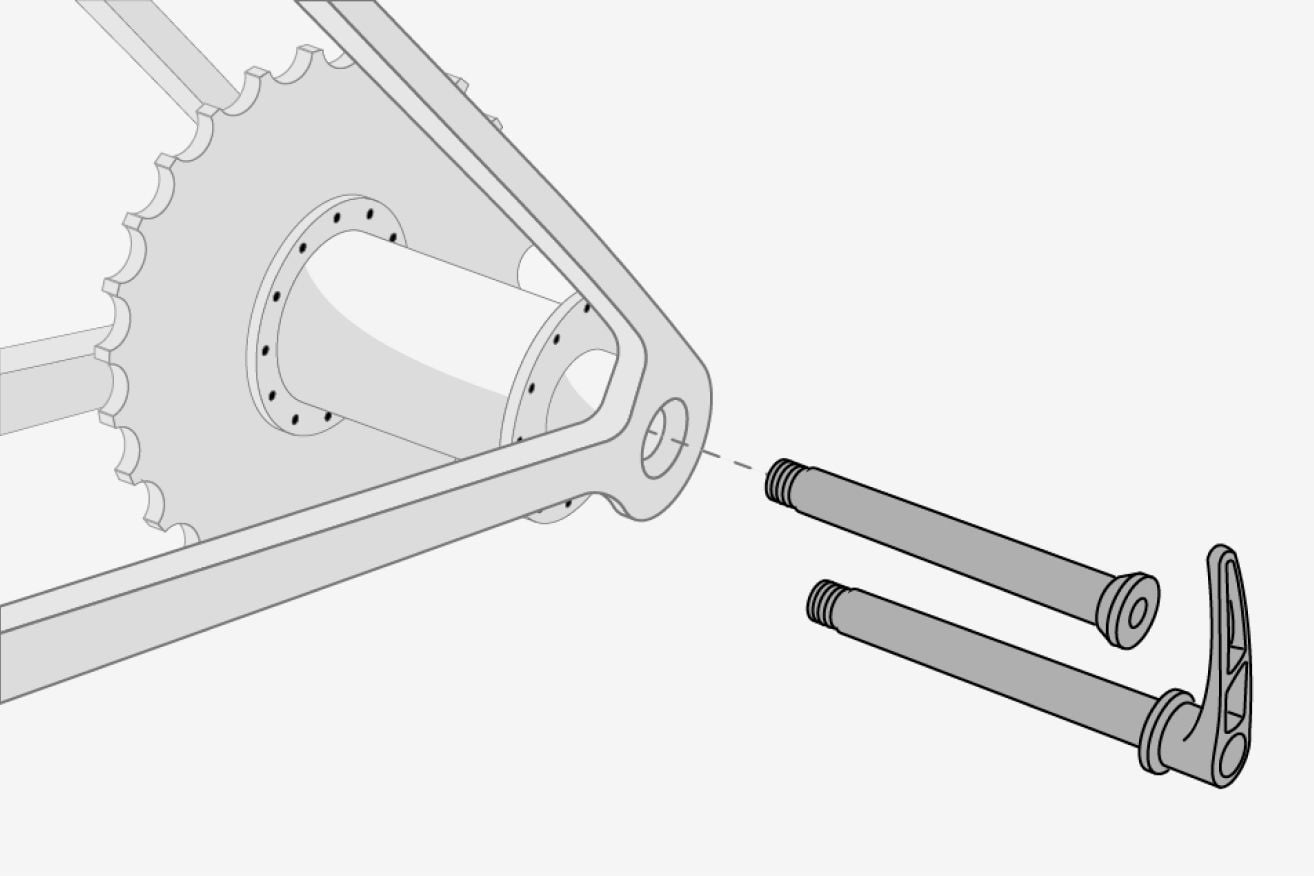

Технический чертёж задней ступицы велосипеда, показывающий сквозную ось.

Сквозная ось

Задняя ось диаметром 12 мм проходит через раму и втулку и вкручивается в раму. Она может иметь встроенный рычаг или требовать шестигранный ключ. Распространена на большинстве современных горных велосипедов и большинстве шоссейных или гравийных велосипедов с дисковыми тормозами.

Примечание: Велосипеды с горизонтальными дропаутами (для сплошных осей или эксцентриков) могут не обеспечивать надёжное крепление Прицепа. Мы рекомендуем использовать другой Велосипед.

Сплошная ось

Сначала проверьте, достаточно ли резьбы на оси для установки соединительной пластины без адаптера.

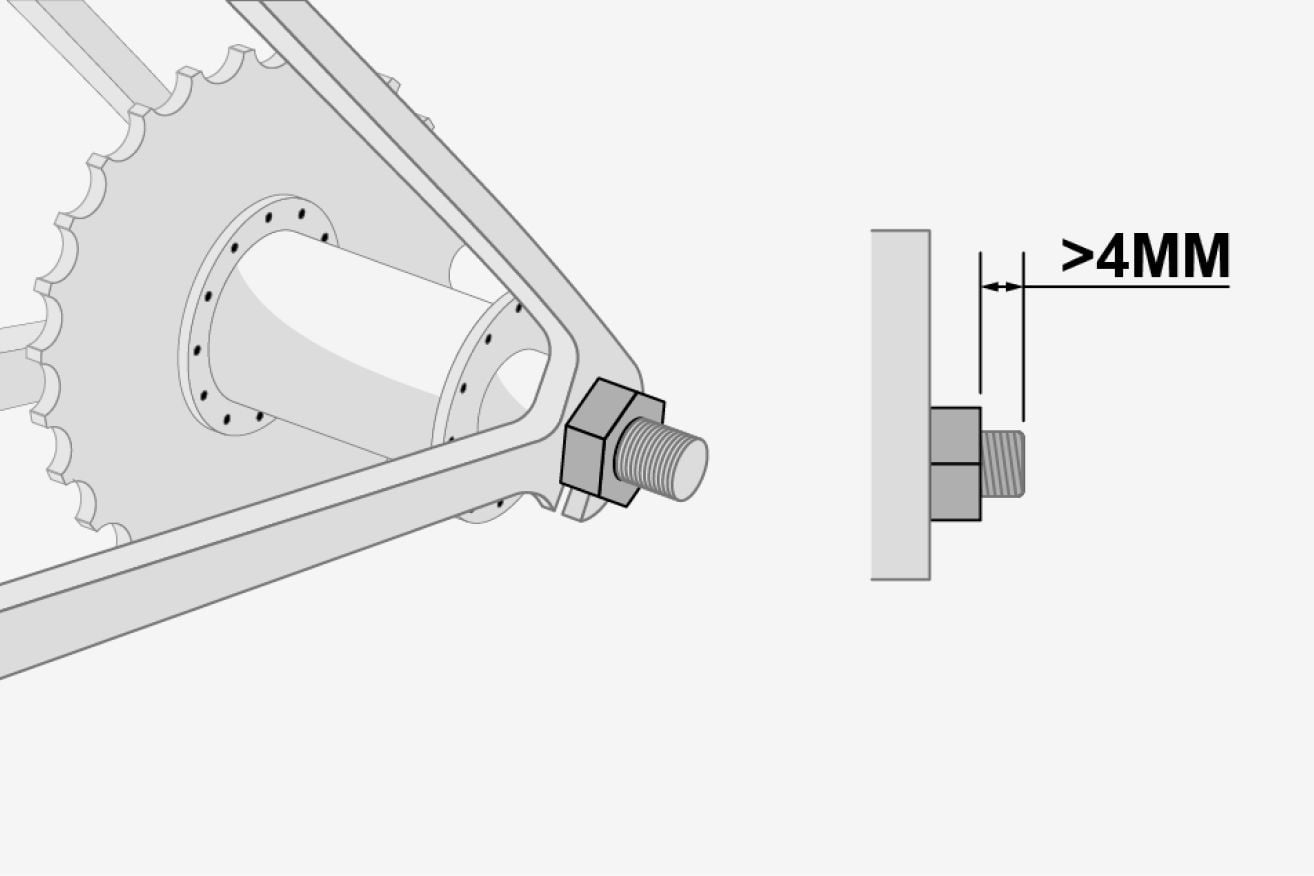

Технический чертёж задней ступицы велосипеда, показывающий, какой зазор нужен на резьбе цельной оси для крепления соединительной пластины велосипедного прицепа с обычной шестиугольной гайкой.

Обычная гайка

1. Измерьте, насколько резьба оси выступает за гайку.

Простой технический рисунок шестиугольной гайки с внутренней резьбой.

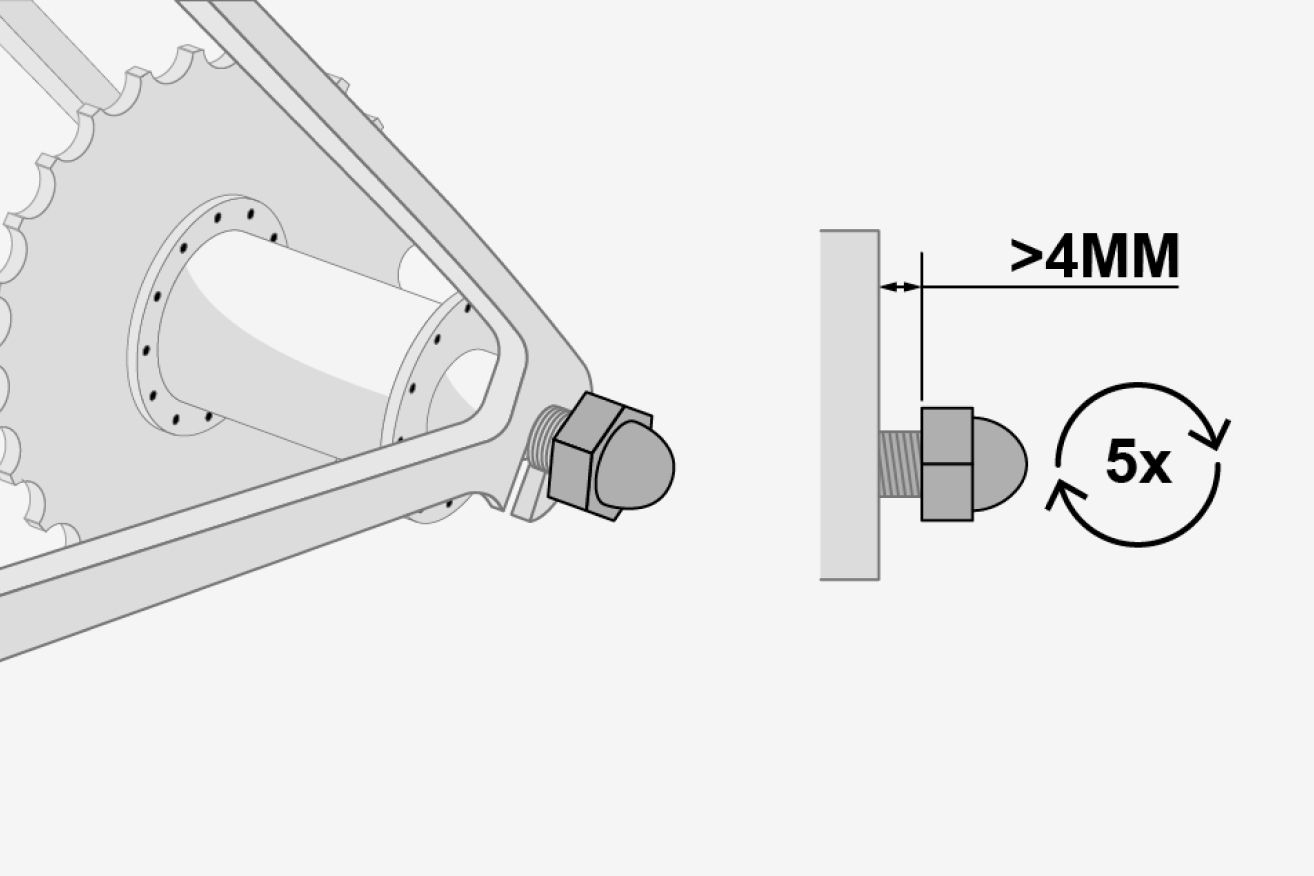

Технический чертёж задней ступицы велосипеда, показывающий, какой зазор нужен на твёрдой резьбе оси для крепления разъёмной пластины велосипедного прицепа с гайкой Acorn.

Колпачковая гайка

1. Полностью снимите гайку
2. Установите её обратно и затяните на 5 полных оборотов
3. Измерьте оставшийся зазор

Если у вас есть как минимум 4 мм рабочей резьбы, а диаметр оси не превышает 10 мм, соединительную пластину можно установить напрямую. Если резьбы недостаточно, вам понадобится адаптер Thule для втулки с внутренним механизмом

На некоторых велосипедах адаптер для втулки с внутренним механизмом также может быть полезен, чтобы подножка не мешала соединению с велосипедным прицепом.

Простой технический рисунок желудевого ореха.

Адаптер сцепки для втулки с внутренним механизмом

Адаптер для втулки с внутренним механизмом устанавливается вместо гайки оси и обеспечивает специальное место для крепёжной пластины. Такие адаптеры выпускаются в четырёх размерах, и чтобы выбрать подходящий, вам нужно определить диаметр оси и размер резьбы одним из трёх способов:

  1. Проверьте спецификацию вашего велосипеда
    Найдите маркировку резьбы, соответствующую одному из значений в таблице ниже
  2. Узнайте производителя/модель втулки вашего велосипеда
    Сопоставьте вашу втулку с типичными втулками, указанными в таблице ниже, но учтите, что этот способ не на 100% надёжен, так как существует много исключений из правил.
  3. Обратитесь в веломагазин
    Если вы не уверены, отвезите велосипед в веломагазин — там вам точно скажут, что у вас установлено.

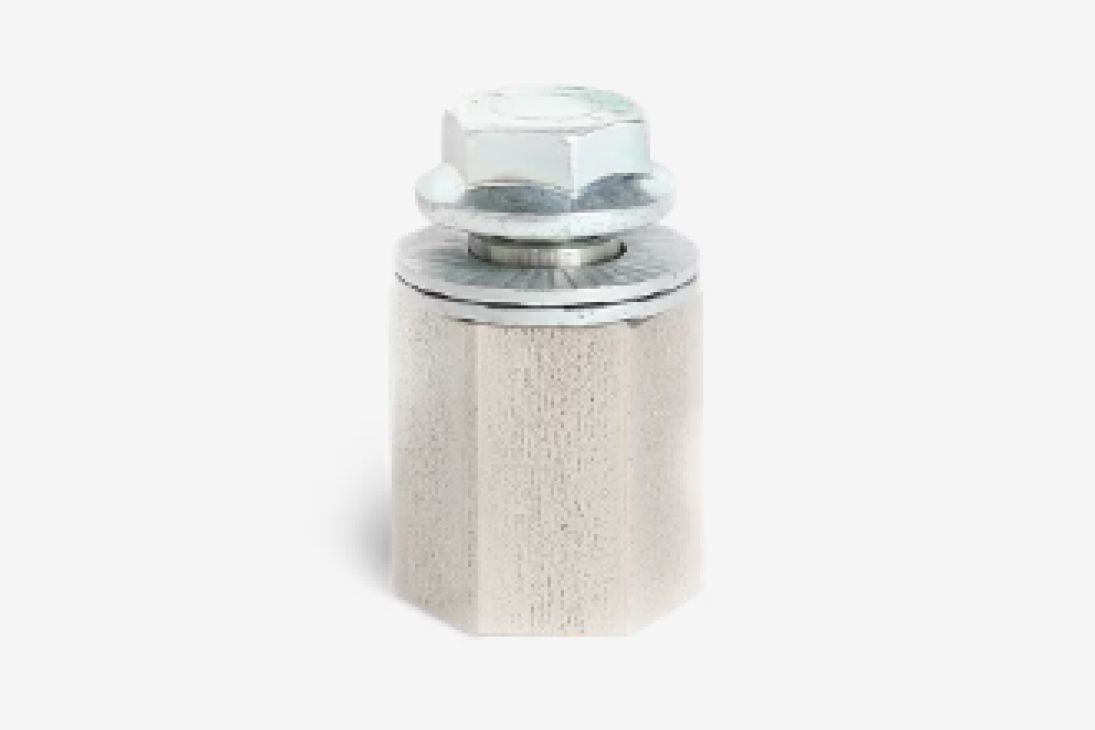

Крупный план адаптера Thule с встроенным фаркопом на белом фоне.
Резьба Типичные втулки Адаптер
3/8″-26 TPI Втулки Shimano Nexus и старые городские Велосипеды 20100797 – Адаптер Thule internal hub hitch adapter для Shimano
M10 × 1 Многие втулки других производителей, включая некоторые SRAM, резьбовые Rohloff и другие 20100798 – Адаптер Thule internal hub hitch adapter для SRAM
M10.5 × 1 Старые втулки Sachs/SRAM Spectro 20110722 – Адаптер Thule internal hub hitch adapter для Spectro
M12 × 1.25 Многие Электровелосипеды с мотор-втулкой (необходимо проверить шаг резьбы) 20201528 – Адаптер Thule internal hub hitch adapter M12 × 1.25

Эксцентриковый зажим

Если ваш велосипед оснащён эксцентриковым зажимом (QR), адаптер обычно не требуется. Каждый велосипедный прицеп Thule комплектуется удлинённым эксцентриковым зажимом, который обеспечивает дополнительное пространство для установки соединительной пластины.

Обратите внимание, что некоторые велосипеды имеют закрытые дропауты (также называемые полузакрытыми дропаутами). На таких рамах часть дропаута выступает наружу и закрывает область оси, образуя своеобразный «козырёк». Это не позволяет соединительной пластине Thule ezHitch™ плотно прилегать к раме, что необходимо для надёжной установки.

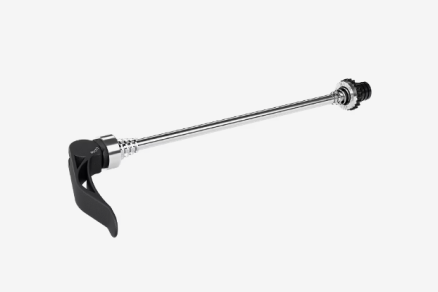

Крупный план быстрооснимающейся (QR) шпажки на простом белом фоне.

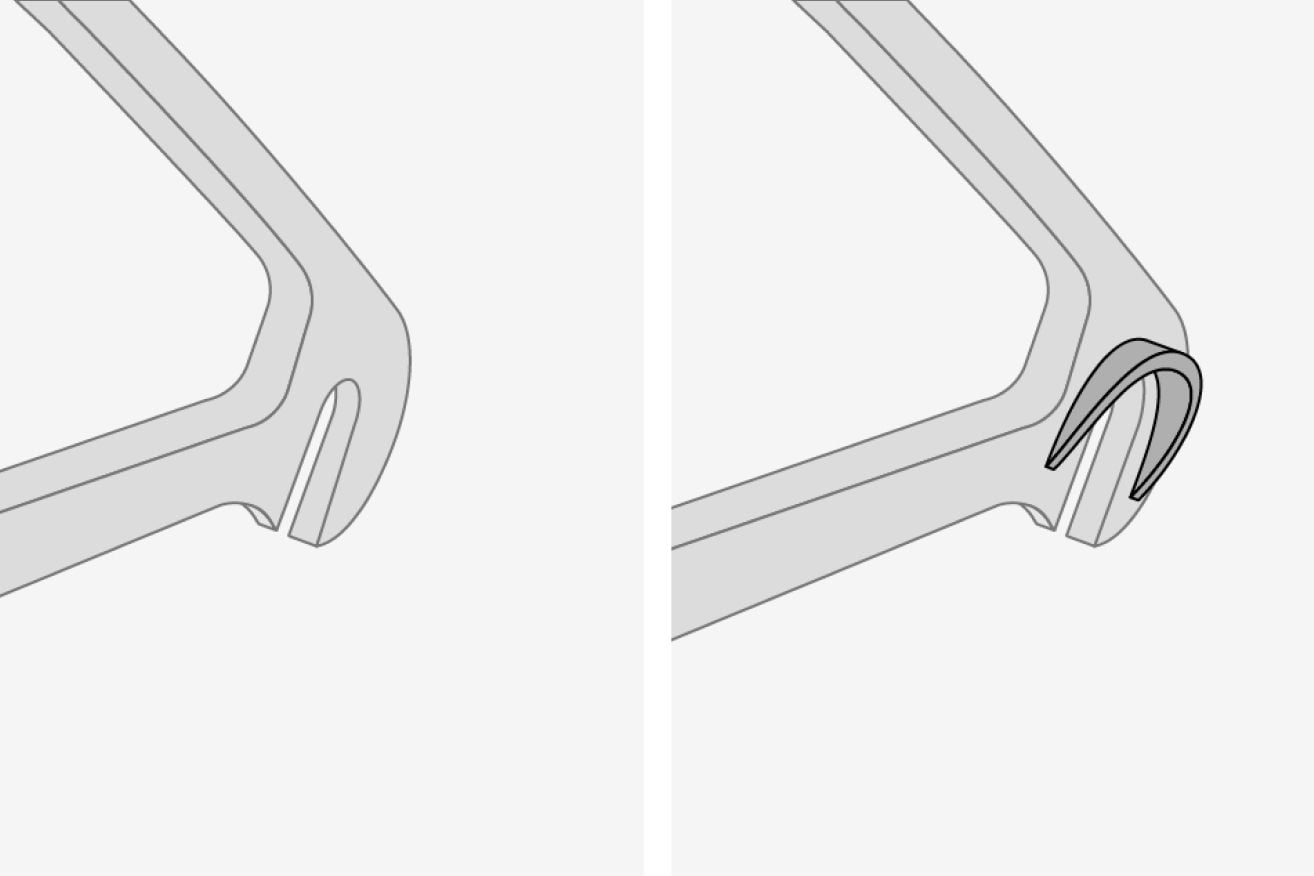

Технический чертеж рядом показывает выпадающую раму велосипеда, а на правом изображении — отверстие с капюшоном.

Закрытые дропауты

Если у вашего велосипеда закрытые дропауты, вам может понадобиться адаптер Thule 3D drop adapter. Этот проставочный элемент смещает соединительную пластину наружу, чтобы она не упиралась в кожух и плотно прилегала к раме.

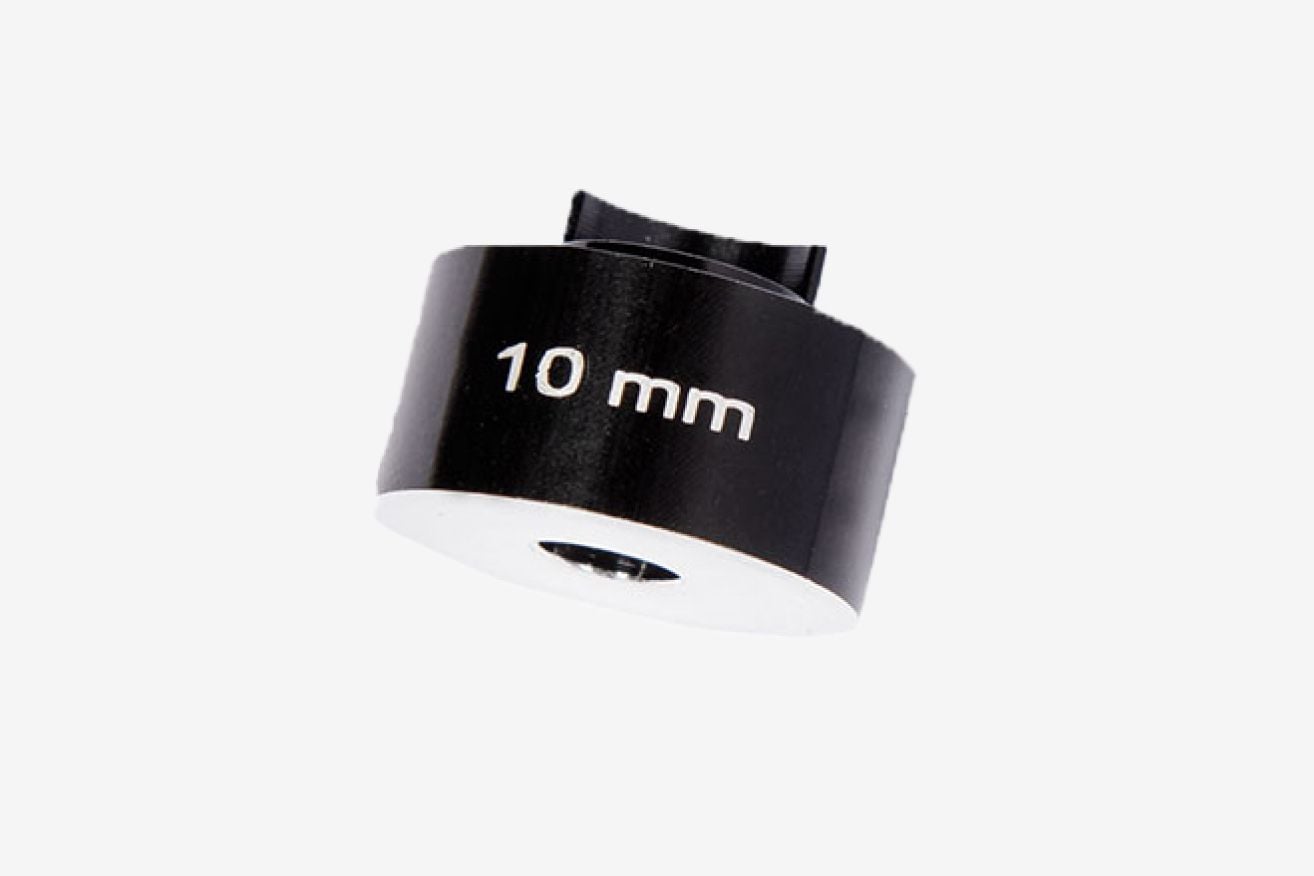

Крупный план 3D-адаптера Thule на белом фоне.

Сквозная ось

Если ваш велосипед оснащён сквозной осью, вам потребуется заменить её на сквозную ось Thule, которая обеспечивает специальное место для соединительной пластины ezHitchTM. Большинство современных велосипедов используют заднюю сквозную ось диаметром 12 мм. Если ваша ось имеет другой диаметр, пожалуйста, свяжитесь со службой поддержки и рассмотрите возможность использования другого велосипеда.

Сквозные оси различаются по длине, шагу резьбы и форме головки, поэтому для выбора правильной замены необходимо определить эти три характеристики.

Технический чертёж задней ступицы велосипеда, показывающий, какой зазор нужен на резьбе цельной оси для крепления соединительной пластины велосипедного прицепа с обычной шестиугольной гайкой.

1. Определите форму головки

Сквозные оси обычно имеют либо плоскую головку, либо коническую (сужающуюся) головку.

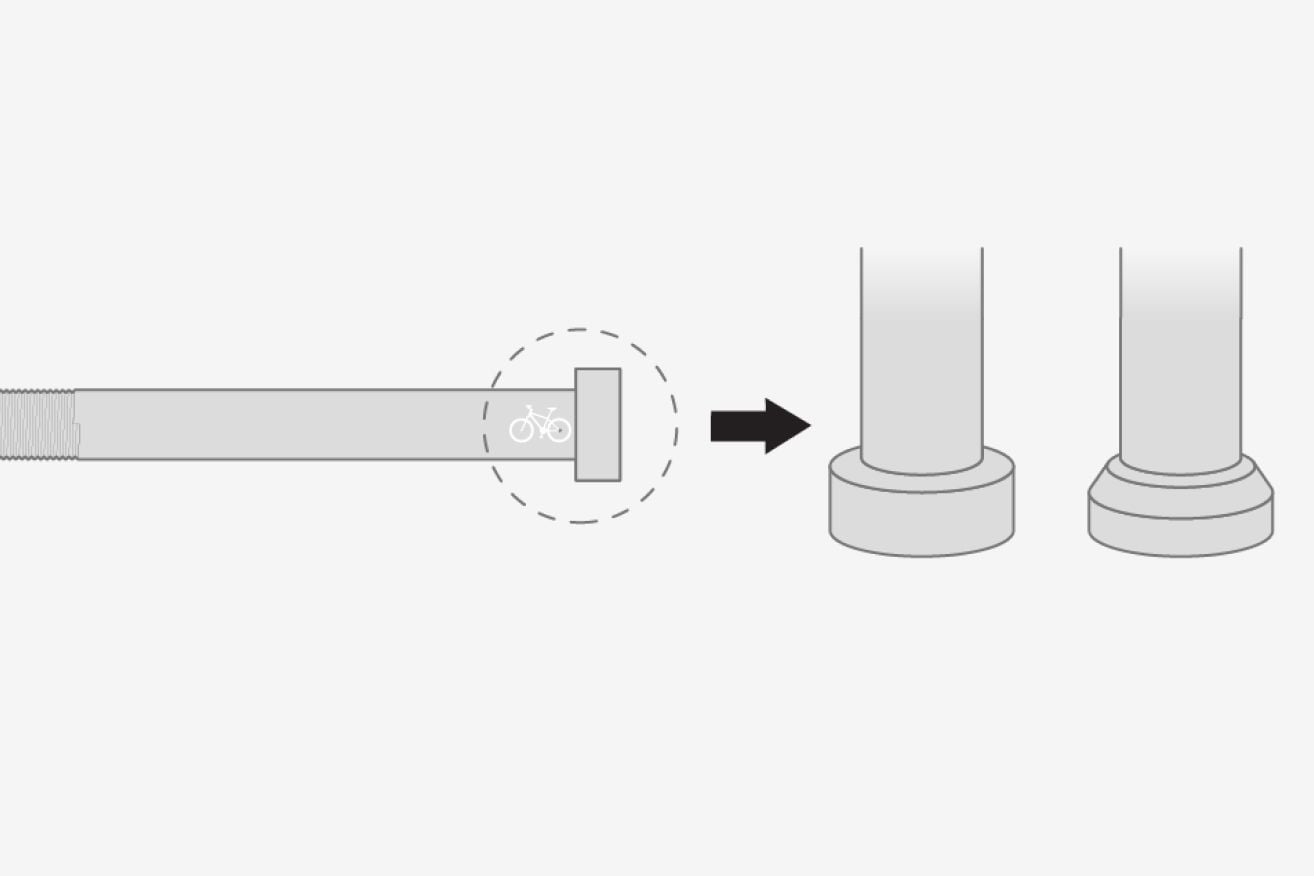

Технический чертёж показывает сквозную ось и два разных типа головок: плоская и коническая (сужающая) головка.

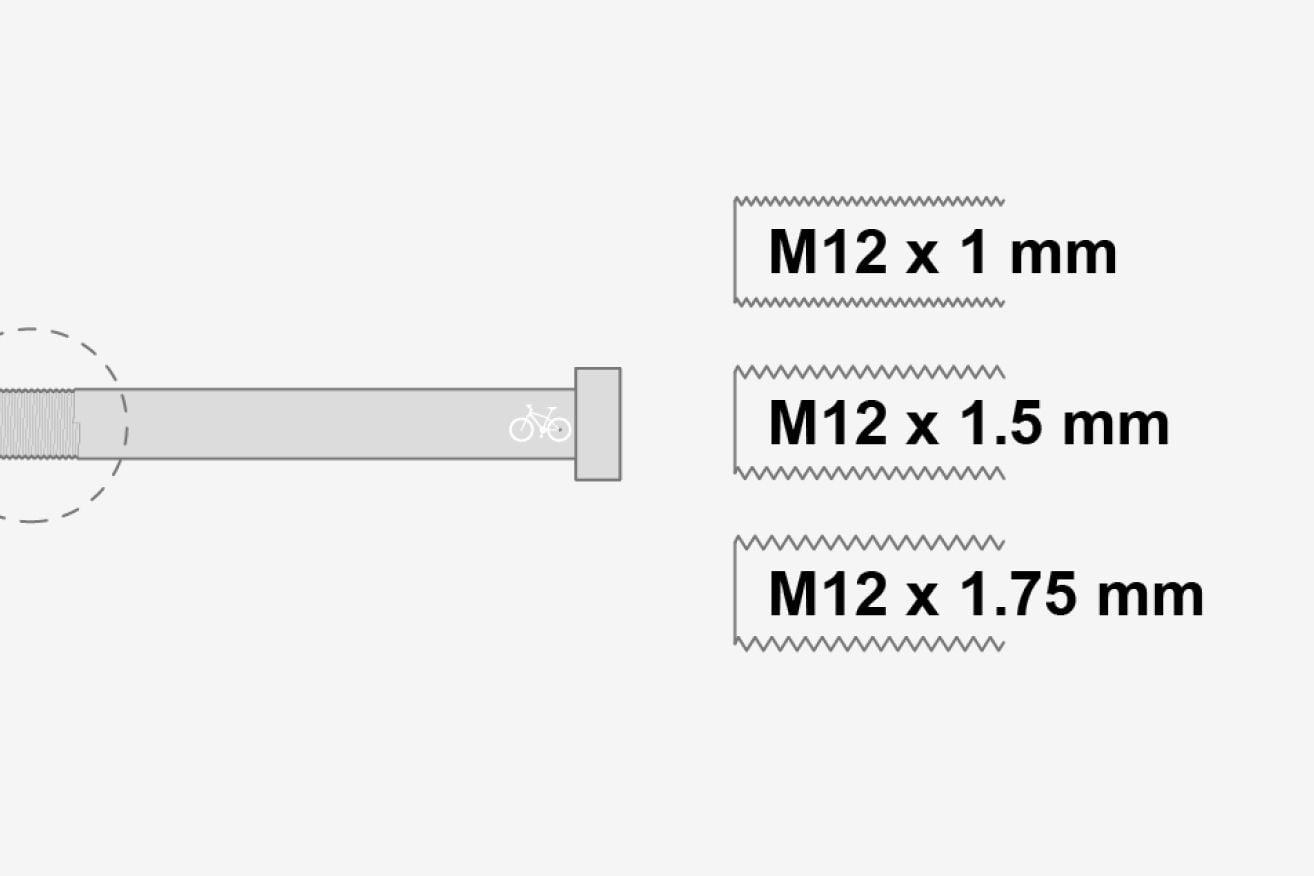

2. Определите шаг резьбы

Шаг резьбы описывает расстояние между витками резьбы и должен точно соответствовать раме вашего велосипеда.
Определить его можно двумя способами:

  1. Проверьте спецификацию вашего велосипеда или найдите информацию, нанесённую на ось. Ищите обозначение резьбы, например M12 x 1.5
  2. Воспользуйтесь распечаткой Каталога подбора сквозных осей Thule
Распечатайте этот документ в масштабе 1:1 и сравните резьбу вашей оси с иллюстрациями

После того как вы убедились в диаметре 12 мм и проверили форму головки, шаг резьбы и длину, вы можете выбрать подходящую сквозную ось Thule в Каталоге подбора сквозных осей Thule. Если ни один из вариантов не соответствует вашим измерениям, обратитесь в службу поддержки клиентов за консультацией.

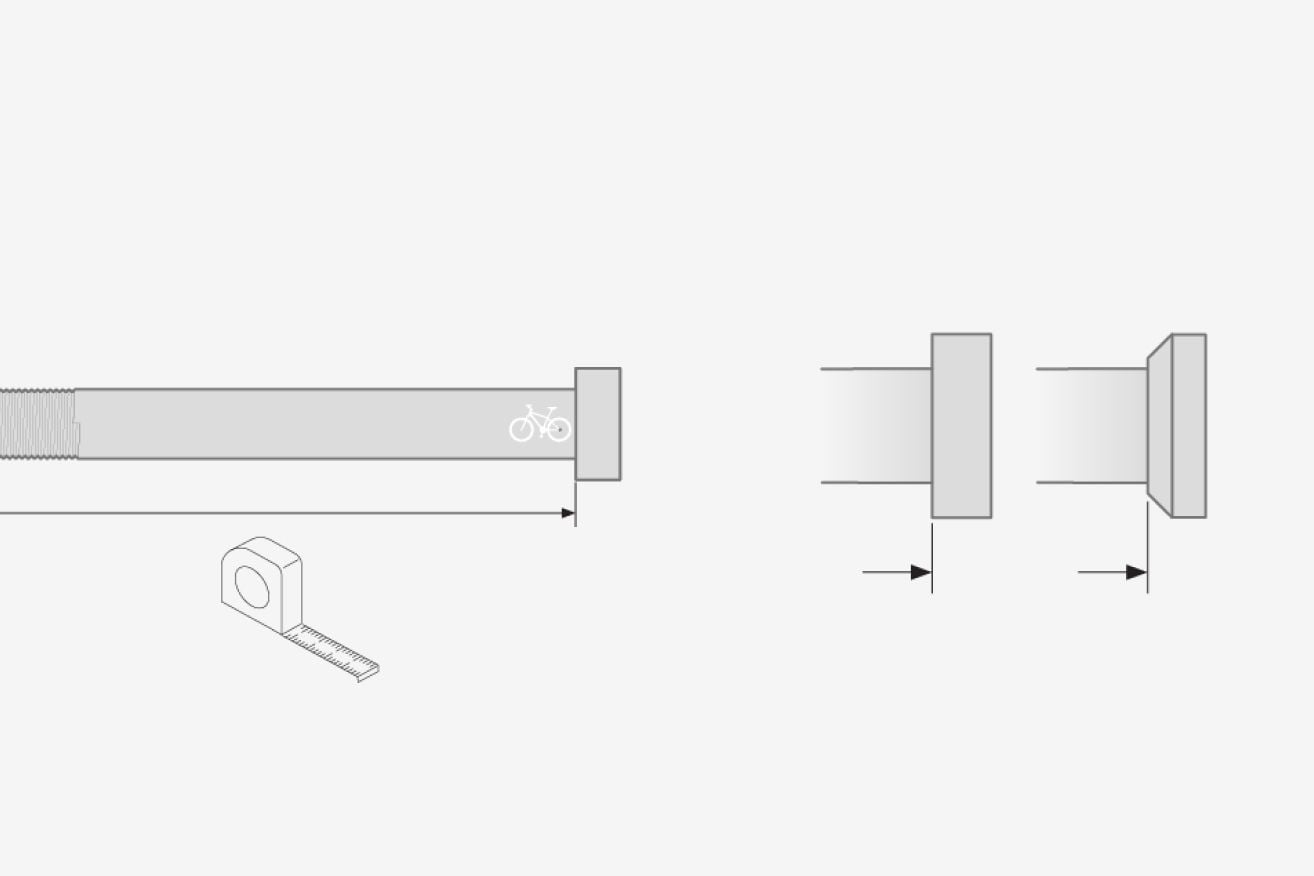

Технический чертёж показывает трюкль с двумя разными формами головы, а также измерительный инструмент, указывающий на измерение размеров.

3. Измерьте длину оси

Самый надёжный способ определить длину — снять ось и измерить её.

На некоторых осях или рамах указаны размеры, но эти маркировки не всегда соответствуют фактической длине оси. Прямое измерение оси гарантирует точность. Измеряйте в соответствии с типом головки, как показано на иллюстрации ниже.

Готовы к поездке

Теперь вы знаете, как лучше всего подсоединить Велосипедный прицеп Thule к вашему Велосипеду. Всегда следуйте нашим рекомендациям, чтобы обеспечить безопасную поездку для вас и ваших пассажиров.

Если у вас возникли вопросы на любом этапе, обратитесь в нашу службу поддержки клиентов или к местному Дилеру Велосипедов за помощью. Конструкции Велосипедов постоянно совершенствуются, и регулярно появляются новые стандарты втулок и осей. Если ни одно из наших текущих решений не подходит для вашей конфигурации, сообщите об этом в нашу службу поддержки — мы рассмотрим возможность расширения ассортимента адаптеров.

Если вы планируете использовать Прицеп с несколькими Велосипедами, вы можете приобрести дополнительные соединительные пластины или чашки и повторить процесс подбора адаптера для каждого Велосипеда. Удачи и приятных поездок!

Обзор

В этой таблице представлены все адаптеры и аксессуары Thule.

Артикул Название продукта Тип втулки и оси Размер резьбы Длина
20110722 Thule Internal Hub Hitch Adapter Жёсткая ось M10.5 × 1
20000798 Thule Internal Hub Hitch Adapter Жёсткая ось M10 × 1
20201528 Thule Internal Hub Hitch Adapter Жёсткая ось M12 × 1.25
20100797 Thule Internal Hub Hitch Adapter Жёсткая ось 3/8-26
20110800 Thule Thru Axle Сквозная ось M12 × 1 161–167 (плоская), 155–161 (коническая)
20110804 Thule Thru Axle Сквозная ось M12 × 1 163–172 (плоская), 157–166 (коническая)
20110811 Thule Thru Axle Сквозная ось M12 × 1 175–184 (плоская), 169–178 (коническая)
20110808 Thule Thru Axle Сквозная ось M12 × 1 229 (плоская), 217 (коническая)
20110801 Thule Thru Axle Сквозная ось M12 × 1.5 159–165
20110805 Thule Thru Axle Сквозная ось M12 × 1.5 169–178
20110806 Thule Thru Axle Сквозная ось M12 × 1.5 209
20110809 Thule Thru Axle Сквозная ось M12 × 1.5 229
20110802 Thule Thru Axle Сквозная ось M12 × 1.75 167–180
20110803 Thule Thru Axle Сквозная ось M12 × 1.75 185–198
20110807 Thule Thru Axle Сквозная ось M12 × 1.75 209
20110810 Thule Thru Axle Сквозная ось M12 × 1.75 217–229
20110723 Thule 3D Drop Adapter Эксцентриковый зажим
