Como acoplar seu bike trailer Thule à sua bicicleta

Algumas bicicletas precisam de um adaptador para conectar um bike trailer Thule com segurança. Este guia vai ajudar você a descobrir se precisa de um e qual adaptador é o certo para sua bicicleta.

Primeiro, vamos entender como o trailer se conecta. Você acopla o trailer à sua bicicleta através do Thule axle mount ezHitch™. Nos modelos mais novos de trailer, ele tem um design de placa e, nos modelos mais antigos, um design de copo. Ambas as versões têm um furo de 10 mm onde você insere um parafuso roscado para conectá-los à bicicleta.

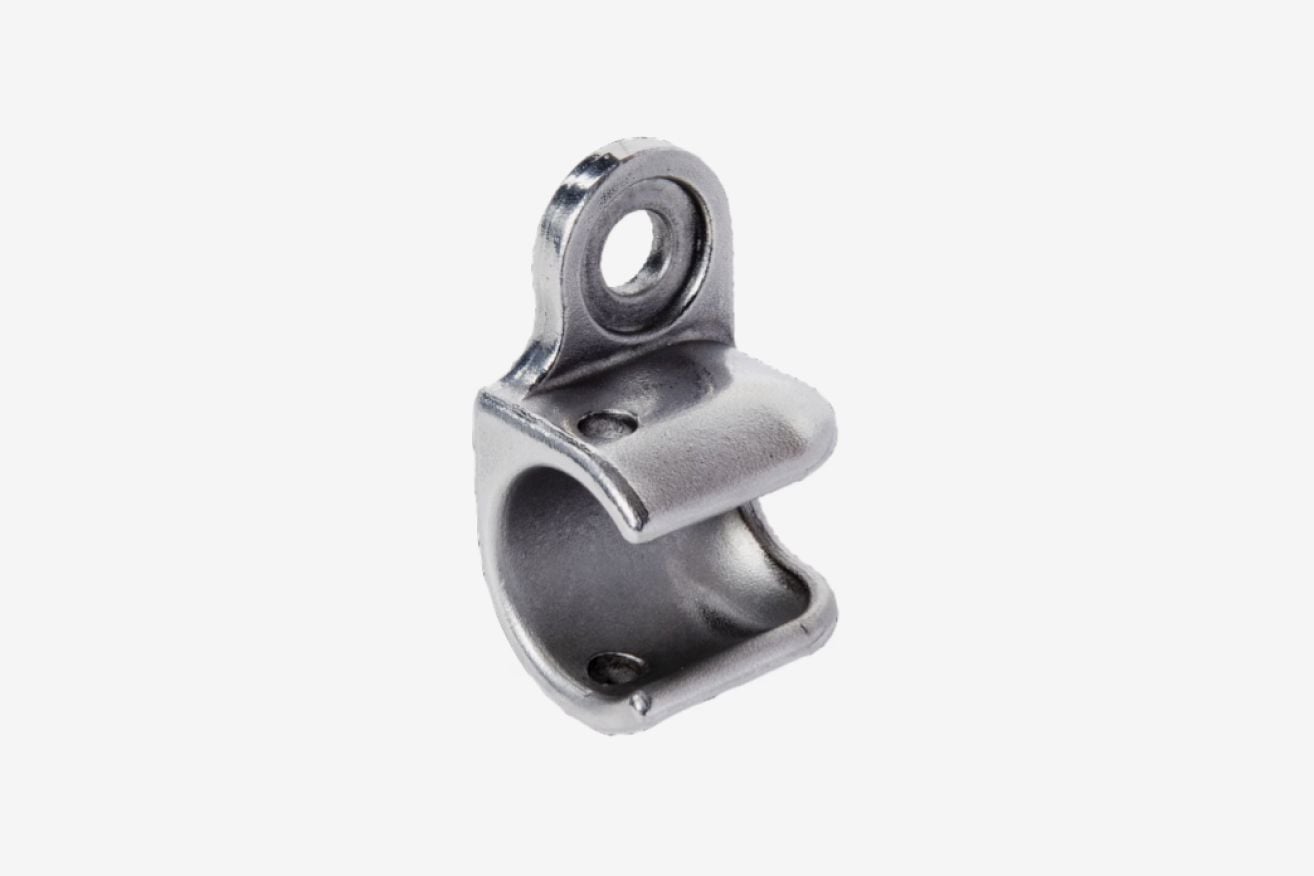

Close da montagem do eixo Thule ezHitch™ cup, um componente metálico contra um fundo branco simples.

ezHitch Cup

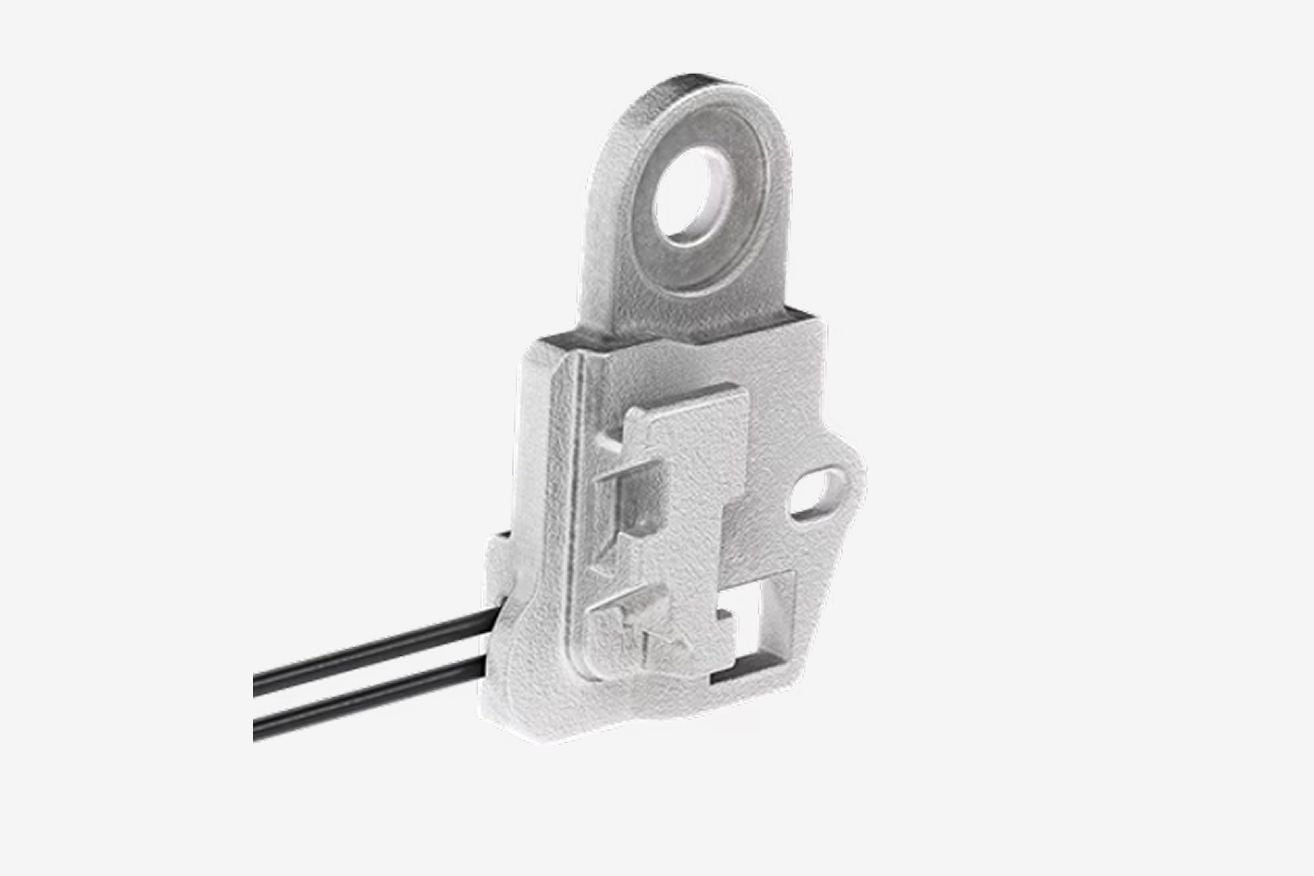

Close-up da placa de montagem do eixo Thule ezHitch™, um componente metálico contra um fundo branco simples.

ezHitch Plate

Verifique o tipo de cubo e eixo da sua bicicleta

A fixação da roda traseira da sua bicicleta (área do cubo/eixo) deve ser um dos três tipos abaixo. O tipo determina qual adaptador você precisa – se precisar de algum.

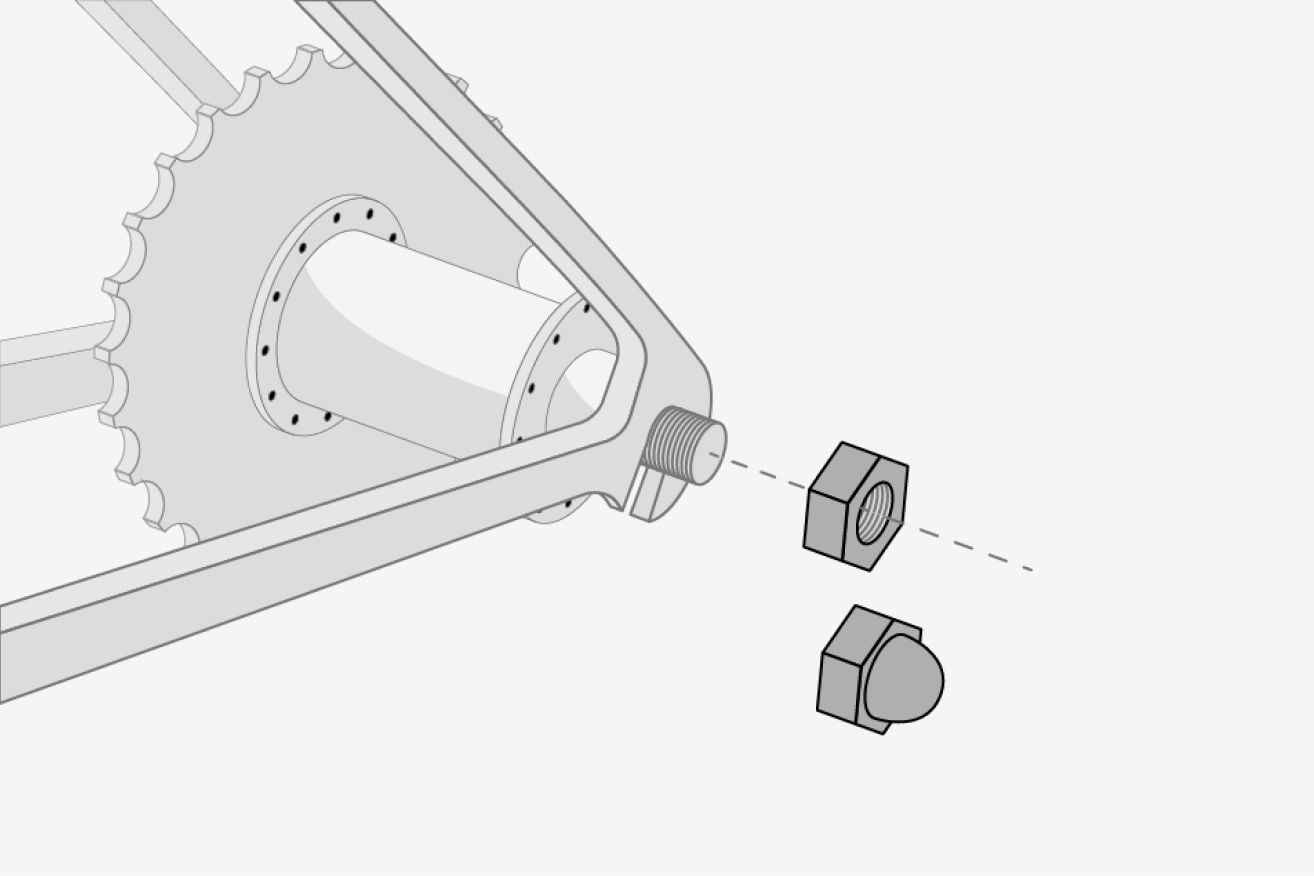

Desenho técnico de um cubo traseiro de bicicleta mostrando um eixo rígido.

Eixo sólido

O eixo faz parte do cubo, e a roda é fixada ao quadro com uma porca de cada lado. Comum em bicicletas urbanas/de transporte, muitas bicicletas com câmbio interno (incluindo muitas bicicletas elétricas urbanas/trekking) e muitas bicicletas single-speed/fixie/de pista.

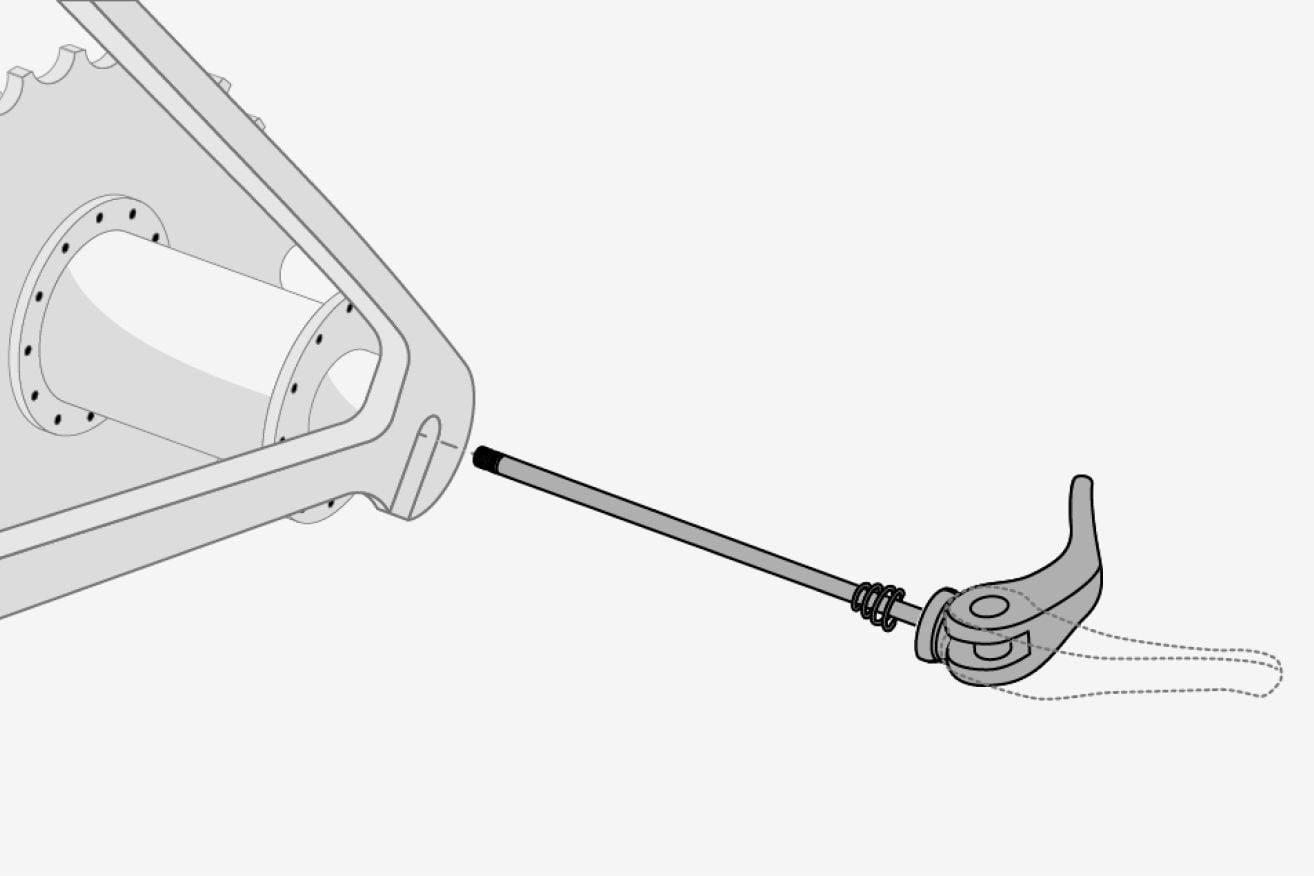

Desenho técnico de um cubo traseiro de bicicleta mostrando um sistema de espetada de liberação rápida (QR).

Eixo de liberação rápida (QR)

Um eixo fino de 5 mm passa através de um eixo oco e prende a roda com uma alavanca. Mais comumente visto em bicicletas de estrada mais antigas e mountain bikes mais antigas ou de menor custo.

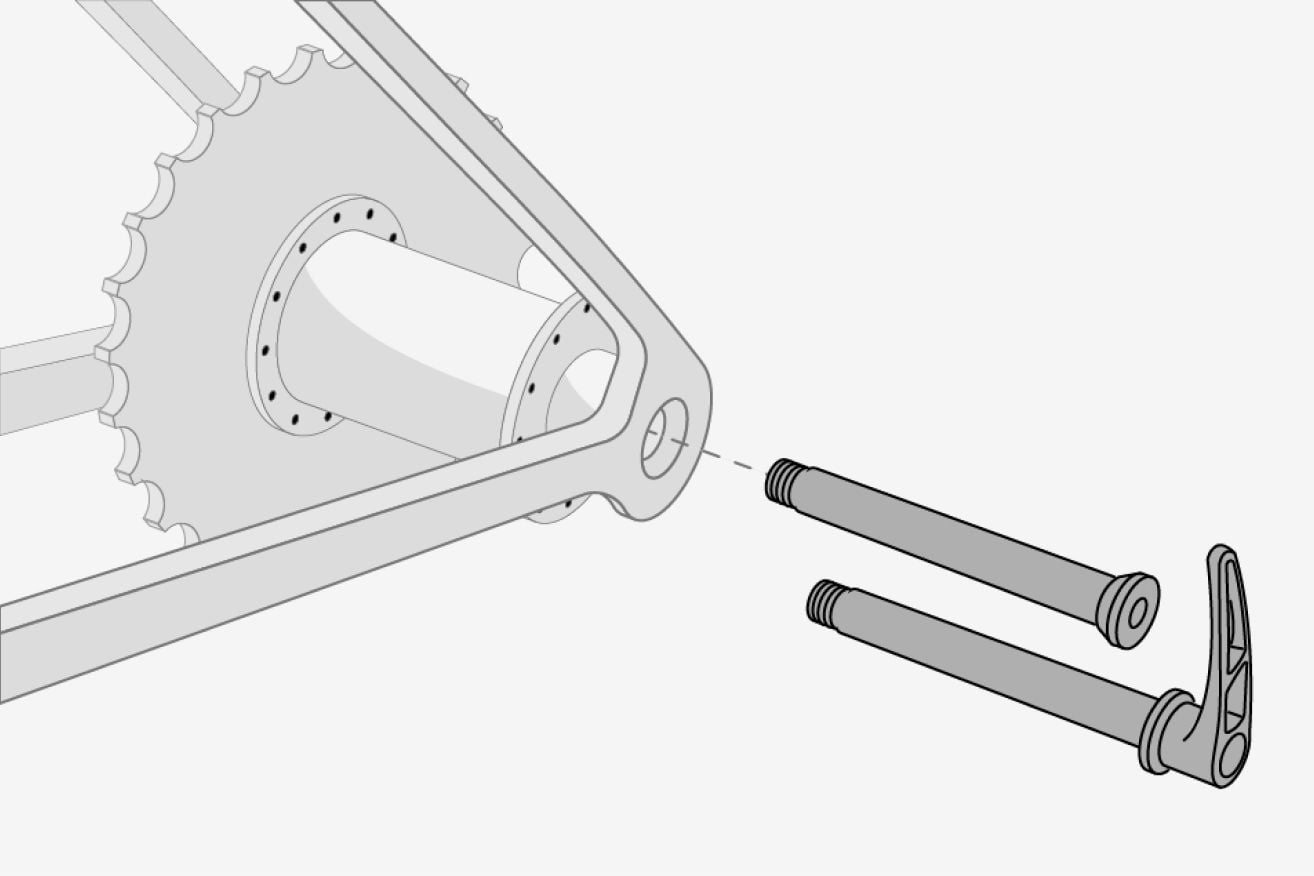

Desenho técnico do cubo traseiro de uma bicicleta mostrando um sistema de eixo atravessante.

Eixo passante

Um eixo traseiro de 12 mm passa pela estrutura e pelo cubo e é rosqueado na estrutura. Pode ter uma alavanca integrada ou exigir uma chave Allen. Comum na maioria das mountain bikes modernas e na maioria das bicicletas de estrada ou gravel com freios a disco.

Observação: Bicicletas com garfos horizontais (para eixos sólidos ou blocagens rápidas) podem não proporcionar uma fixação segura para um trailer. Recomendamos usar uma bicicleta diferente.

Eixo sólido

Primeiro, verifique se você já tem rosca de eixo suficiente para montar a placa conectora sem um adaptador.

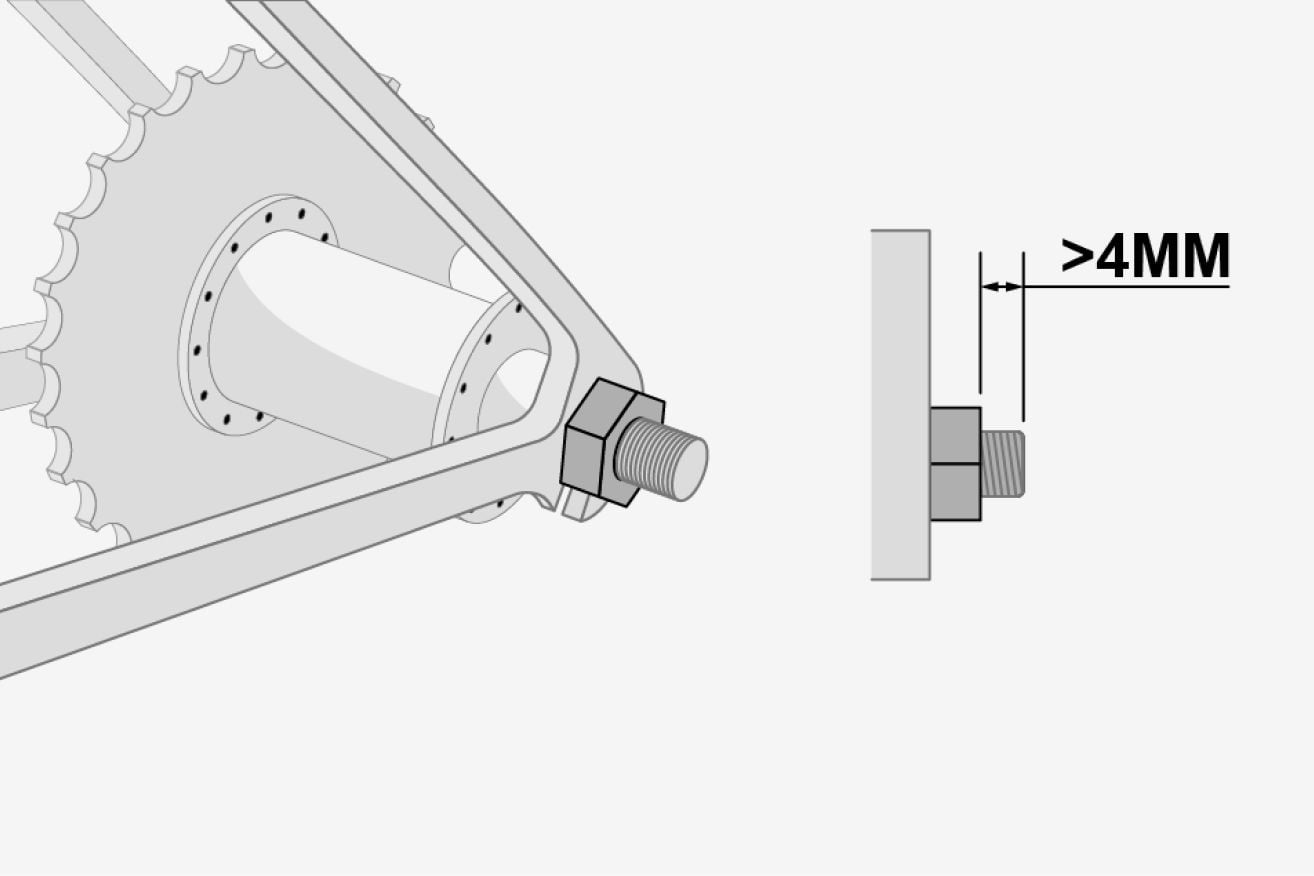

Desenho técnico do cubo traseiro de uma bicicleta mostrando quanto espaço você precisa em uma rosca de eixo rígido para montar uma placa conectora de trailer de bicicleta com uma porca hexagonal comum.

Porca comum

1. Meça quanto da rosca do eixo se projeta além da porca.

Um desenho técnico simples de uma porca hexagonal com rosca interna.

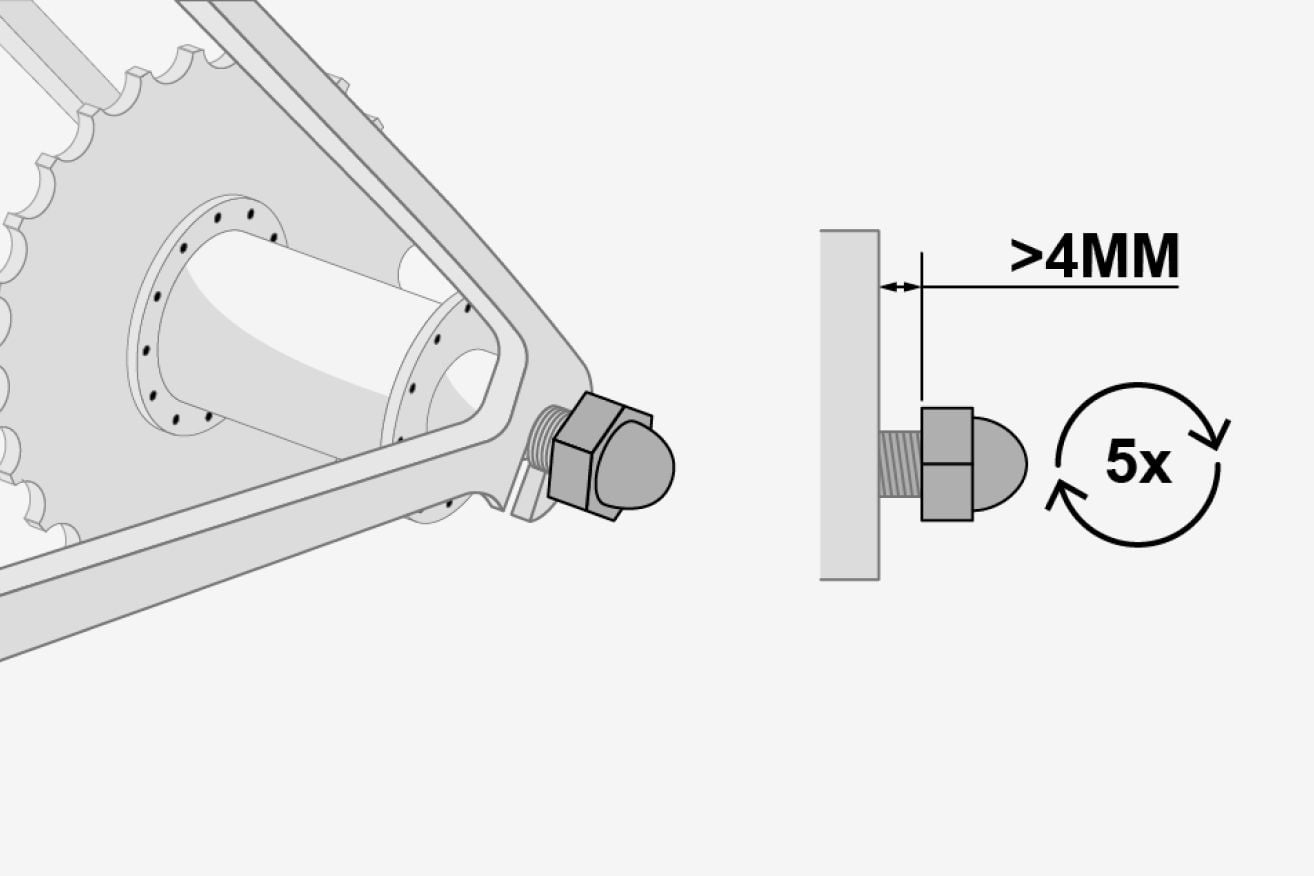

Desenho técnico de um cubo traseiro de bicicleta mostrando quanto espaço você precisa em uma rosca sólida do eixo para montar uma placa conectora de trailer com uma porca de bolota.

Porca cega

1. Remova a porca completamente
2. Reinstale-a e aperte 5 voltas completas
3. Meça o espaço restante

Se você tiver pelo menos 4 mm de rosca utilizável e o eixo tiver no máximo 10 mm de diâmetro, a placa conectora pode ser montada diretamente. Se você não tiver rosca suficiente, precisará de um adaptador de Engate para cubo interno Thule

Em algumas bicicletas, um adaptador de Engate para cubo interno também pode ser útil para evitar que o descanso interfira na conexão do seu bike trailer.

Um desenho técnico simples de uma noz de bolota.

Adaptador de engate para cubo interno

Um adaptador de cubo interno substitui a porca do eixo e oferece um espaço dedicado para a placa conectora. Eles vêm em quatro dimensões diferentes e, para escolher o correto, você precisa identificar o diâmetro do eixo e o tamanho da rosca de uma das três maneiras:

  1. Verifique as especificações da sua bicicleta
    Procure uma especificação de rosca correspondente a uma na tabela abaixo
  2. Verifique o fabricante/modelo do cubo da sua bicicleta
    Compare seu cubo com os Cubos Típicos listados na tabela abaixo, mas observe que isso não é 100% confiável, pois existem muitas exceções à regra.
  3. Consulte uma loja de bicicletas
    Se tiver dúvidas, leve sua bicicleta a uma loja de bicicletas e eles poderão informar o que você tem.

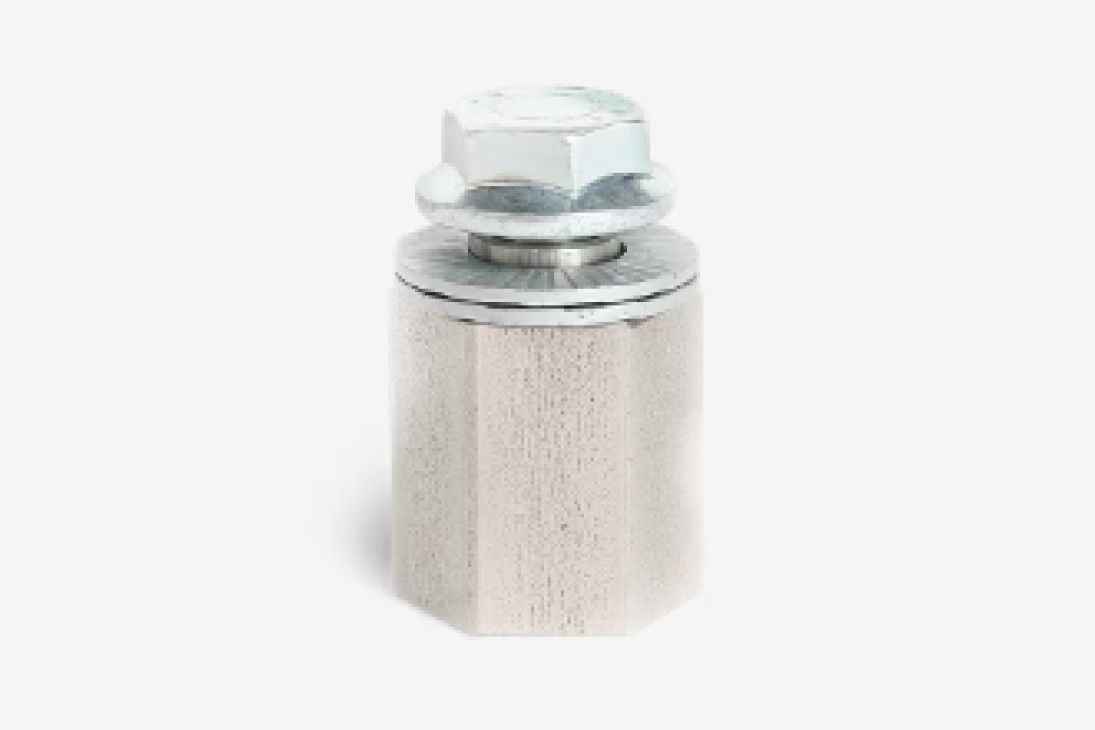

Close-up do adaptador interno de engate do cubo da Thule contra um fundo branco simples.
Rosca Cubos Típicos Adaptador
3/8″-26 TPI Cubos Shimano Nexus e bicicletas urbanas mais antigas 20100797 – Adaptador de engate Thule para cubo interno Shimano
M10 × 1 Muitos cubos não Shimano, incluindo alguns SRAM, Rohloff com rosca e outros 20100798 – Adaptador de engate Thule para cubo interno SRAM
M10.5 × 1 Cubos Sachs/SRAM Spectro mais antigos 20110722 – Adaptador de engate Thule para cubo interno Spectro
M12 × 1.25 Muitas bicicletas elétricas com motor no cubo (o passo da rosca deve ser verificado) 20201528 – Adaptador de engate Thule para cubo interno M12 × 1.25

Espeto QR

Se a sua bicicleta tem um eixo de liberação rápida (QR), geralmente você não precisa de um adaptador. Todo bike trailer Thule inclui um espeto QR mais longo que oferece o espaço extra necessário para montar a placa conectora.

Observe que algumas bicicletas têm dropouts com capuz (também chamados de dropouts semifechados). Nessas estruturas, parte do dropout se estende para fora e cobre a área da extremidade do eixo como um pequeno "capuz". Isso impede que a placa conectora Thule ezHitch™ fique plana contra o quadro, o que é necessário para uma instalação segura.

Close-up de um espeto de liberação rápida (QR) contra um fundo branco simples.

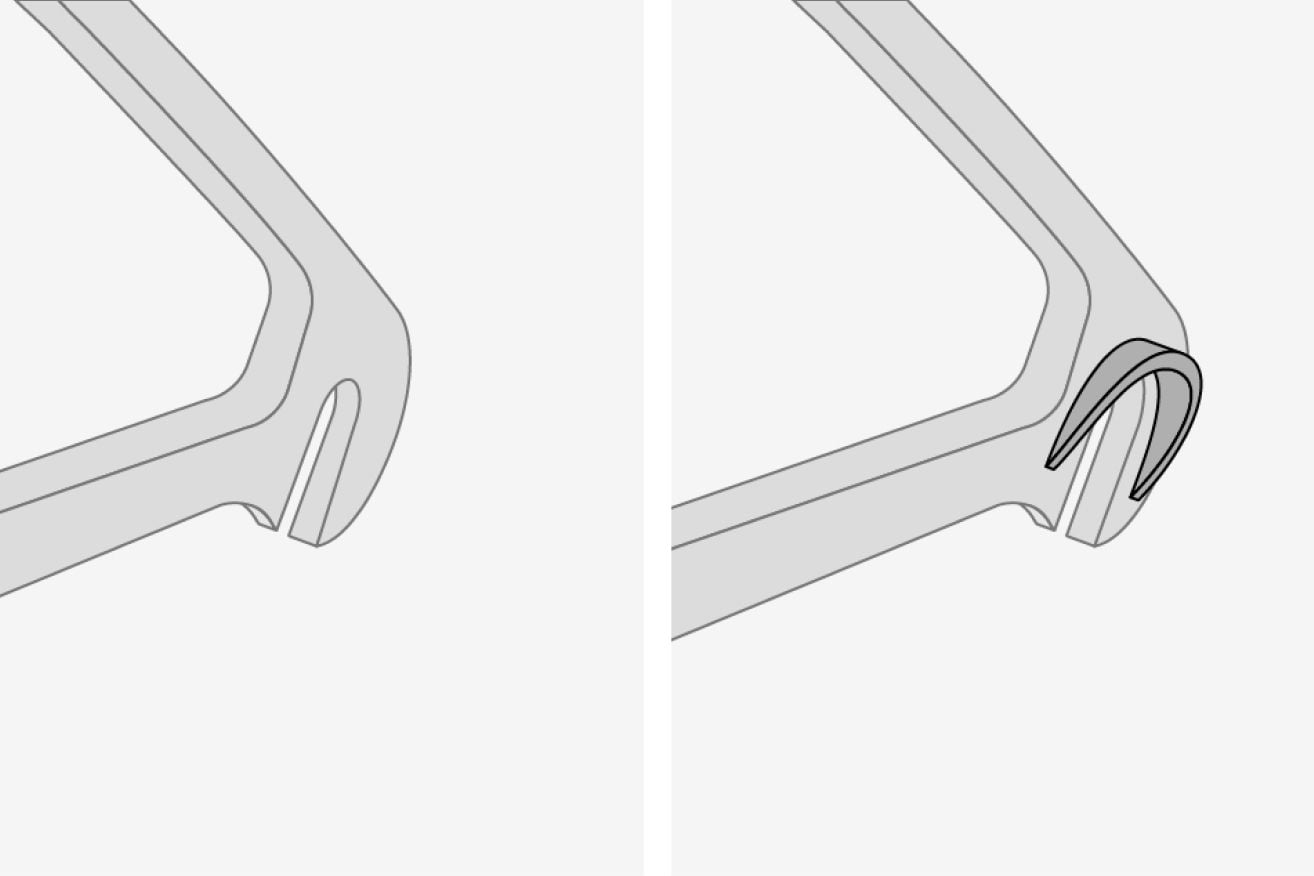

Um desenho técnico lado a lado mostra um quadro de bicicleta com abertura de cama.

Garfos com capota

Se a sua bicicleta tiver garfos com capota, você pode precisar de um adaptador Thule 3D drop. Esse espaçador move a placa conectora para fora, permitindo que ela passe pela capota e fique rente ao quadro.

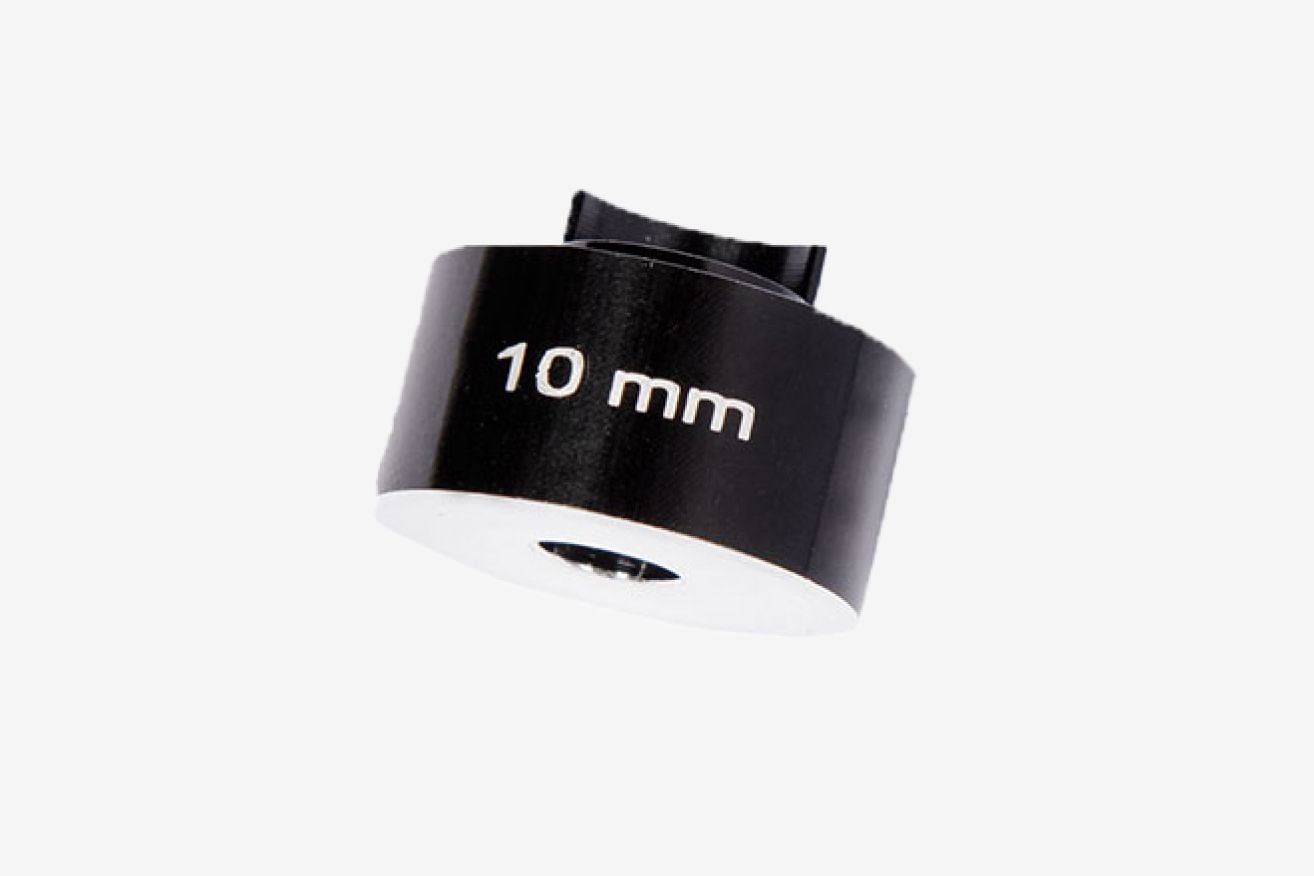

Close-up de um adaptador drop 3D Thule contra um fundo branco simples.

Eixo passante

Se a sua bicicleta tiver um eixo passante, você precisará substituí-lo por um eixo passante Thule que oferece espaço dedicado para a placa conectora ezHitch™. A maioria das bicicletas modernas usa um eixo passante traseiro de 12 mm. Se o seu eixo tiver um diâmetro diferente, entre em contato com o suporte ao cliente e considere usar uma bicicleta diferente.

Os eixos passantes variam em comprimento, passo de rosca e formato da cabeça, então selecionar a substituição correta requer identificar essas três características.

Desenho técnico do cubo traseiro de uma bicicleta mostrando quanto espaço você precisa em uma rosca de eixo rígido para montar uma placa conectora de trailer de bicicleta com uma porca hexagonal comum.

1. Identifique o formato da cabeça

Os eixos passantes geralmente têm uma cabeça plana ou uma cabeça cônica (afunilada).

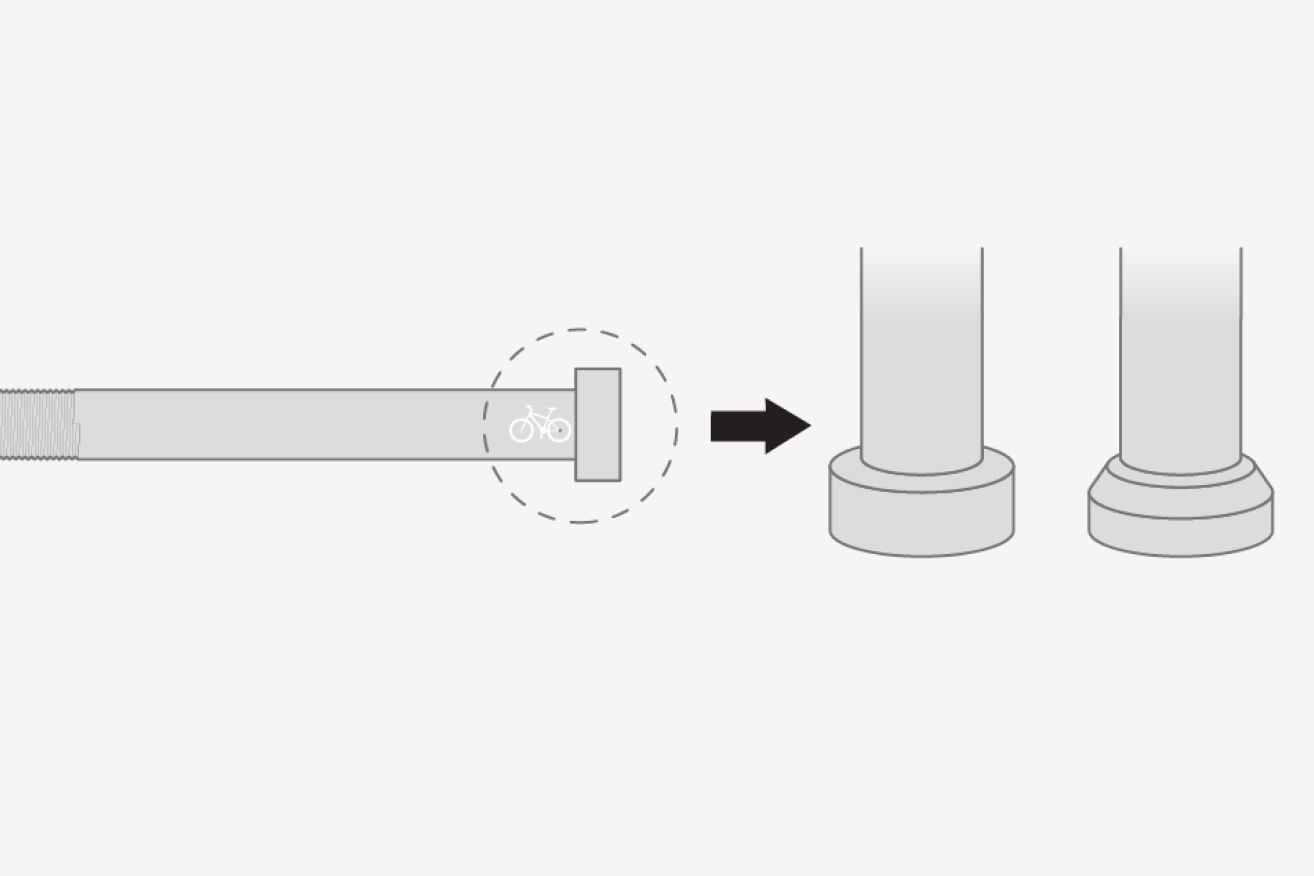

Um desenho técnico mostra um eixo passante e dois tipos diferentes de cabeça: cabeça plana e cabeça cônica (afilada).

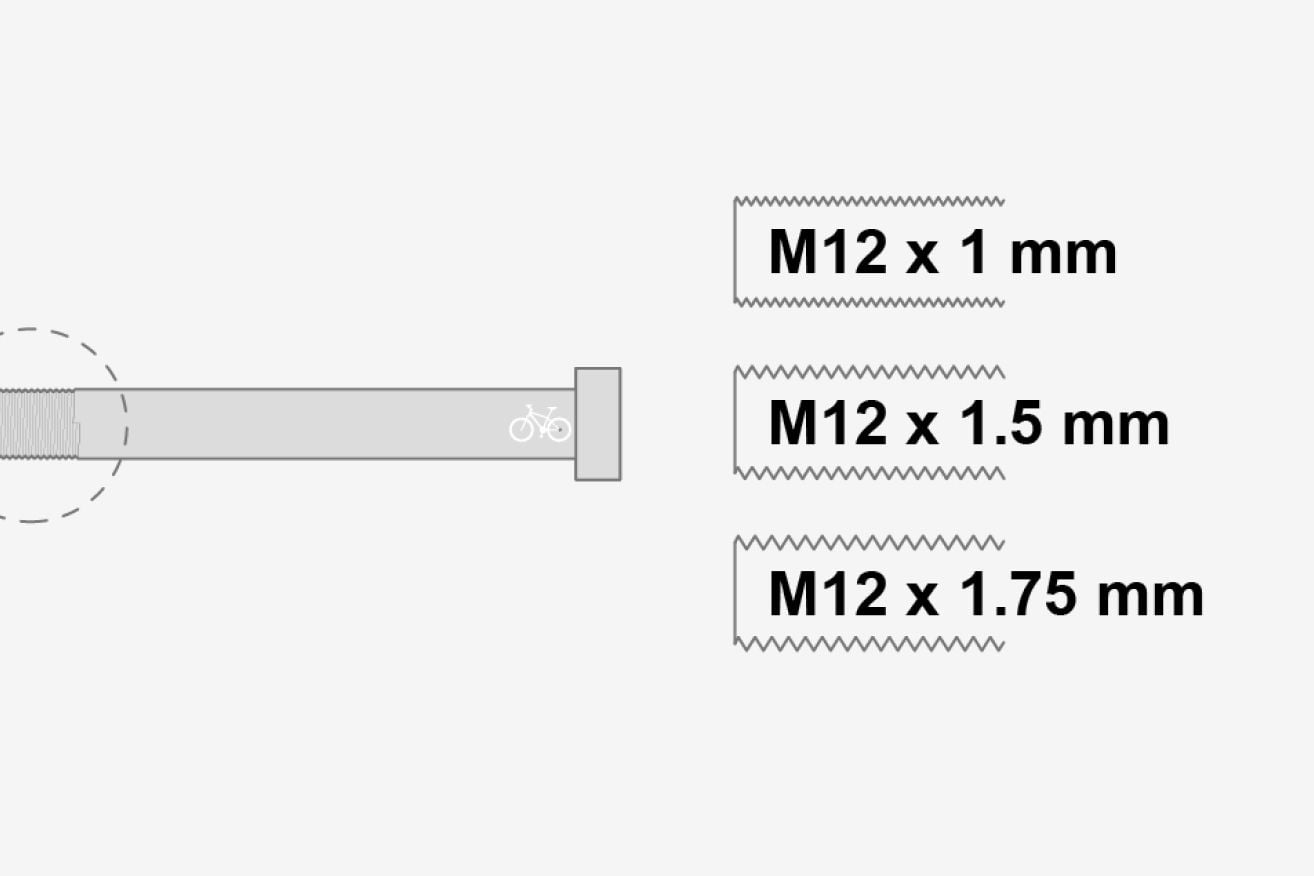

2. Identifique o passo da rosca

O passo da rosca descreve o quão próximas estão as roscas entre si e deve corresponder exatamente ao quadro da sua bicicleta.
Você pode identificá-lo de duas formas:

  1. Verifique as especificações da sua bicicleta ou procure informações impressas no eixo. Procure uma especificação de rosca, como M12 x 1.5
  2. Use uma impressão do guia de compatibilidade de eixos passantes Thule
Imprima este documento em escala 1:1 e compare as roscas do seu eixo com as ilustrações

Depois de verificar o diâmetro de 12 mm e conferir o formato da cabeça, o passo da rosca e o comprimento, você pode selecionar o eixo passante Thule correto no guia de compatibilidade de eixos passantes Thule. Se nenhuma das opções parecer corresponder às suas medidas, entre em contato com o suporte ao cliente para orientação.

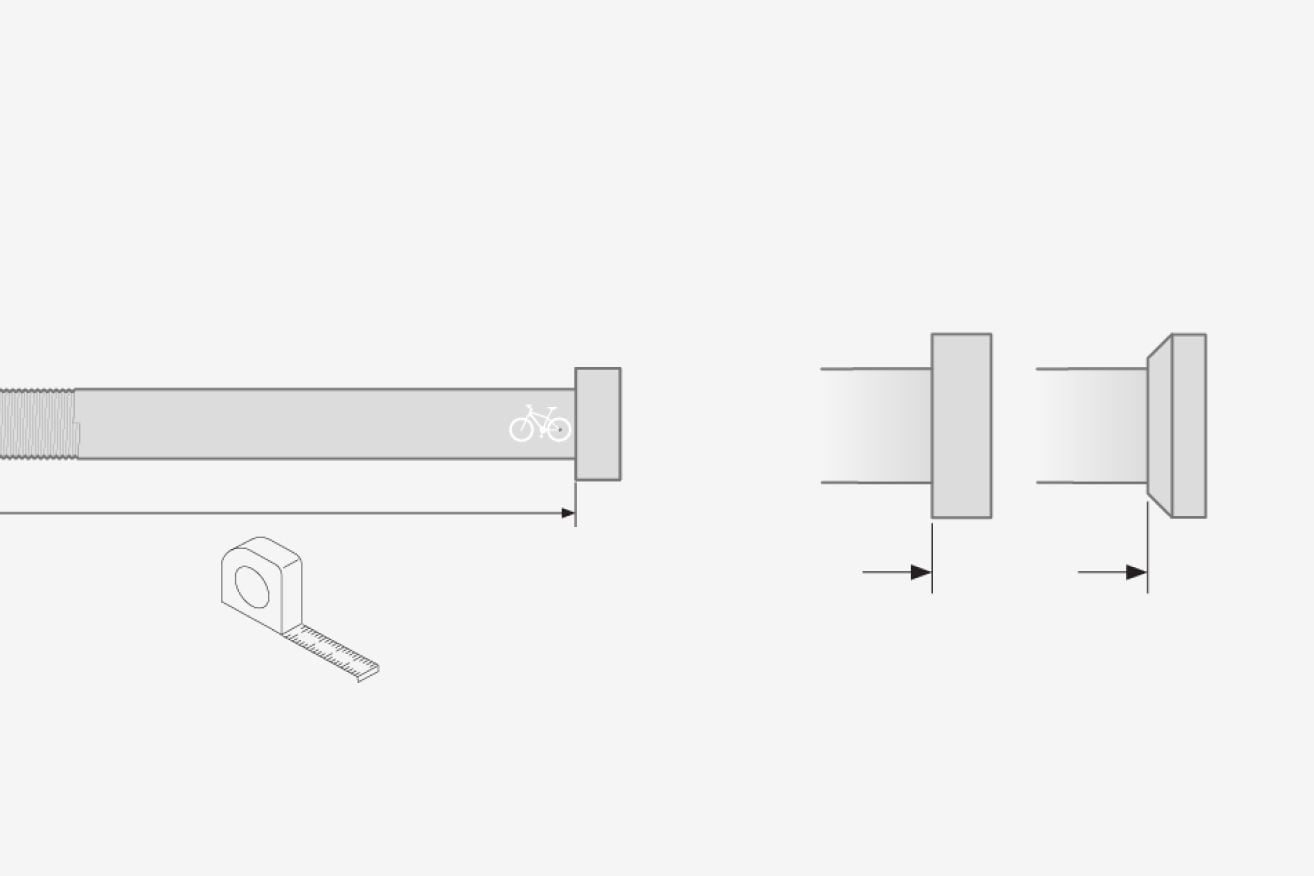

Um desenho técnico mostra um thruacle com dois formatos diferentes de cabeça, junto com uma ferramenta de medição indicando como medir as dimensões.

3. Meça o comprimento do eixo

A maneira mais confiável de determinar o comprimento é remover o eixo e medi-lo.

Alguns eixos ou quadros têm dimensões impressas neles, mas essas marcações nem sempre representam o comprimento real do eixo. Medir o eixo diretamente garante precisão. Meça de acordo com o tipo de cabeça, conforme mostrado na ilustração abaixo.

Pronto para Pedalar

Agora você já deve ter identificado a melhor forma de conectar seu bike trailer Thule à sua bicicleta. Sempre siga nossas recomendações para garantir um passeio seguro tanto para você quanto para seus passageiros.

Se você tiver dúvidas sobre qualquer etapa, entre em contato com nossa equipe de suporte ao cliente ou com seu revendedor de bicicletas local para obter assistência. Os designs de bicicletas continuam evoluindo, e novos padrões de cubos e eixos são introduzidos regularmente. Se nenhuma de nossas soluções atuais for compatível com sua configuração, avise nosso suporte ao cliente para que possamos considerar expandir nossa linha de adaptadores ao longo do tempo.

Se você planeja alternar o trailer entre várias bicicletas, pode adquirir placas ou copos conectores adicionais e repetir o processo de seleção de adaptador para cada bicicleta. Boa sorte e aproveite seu passeio!

Visão geral

Esta tabela mostra todos os adaptadores e acessórios Thule.

SKU Nome do Produto Tipo de Cubo e Eixo Tamanho da Rosca Comprimento
20110722 Thule Internal Hub Hitch Adapter Eixo sólido M10.5 × 1
20000798 Thule Internal Hub Hitch Adapter Eixo sólido M10 × 1
20201528 Thule Internal Hub Hitch Adapter Eixo sólido M12 × 1.25
20100797 Thule Internal Hub Hitch Adapter Eixo sólido 3/8-26
20110800 Thule Thru Axle Eixo passante M12 × 1 161–167 (plano), 155–161 (cônico)
20110804 Thule Thru Axle Eixo passante M12 × 1 163–172 (plano), 157–166 (cônico)
20110811 Thule Thru Axle Eixo passante M12 × 1 175–184 (plano), 169–178 (cônico)
20110808 Thule Thru Axle Eixo passante M12 × 1 229 (plano), 217 (cônico)
20110801 Thule Thru Axle Eixo passante M12 × 1.5 159–165
20110805 Thule Thru Axle Eixo passante M12 × 1.5 169–178
20110806 Thule Thru Axle Eixo passante M12 × 1.5 209
20110809 Thule Thru Axle Eixo passante M12 × 1.5 229
20110802 Thule Thru Axle Eixo passante M12 × 1.75 167–180
20110803 Thule Thru Axle Eixo passante M12 × 1.75 185–198
20110807 Thule Thru Axle Eixo passante M12 × 1.75 209
20110810 Thule Thru Axle Eixo passante M12 × 1.75 217–229
20110723 Thule 3D Drop Adapter Blocagem rápida
