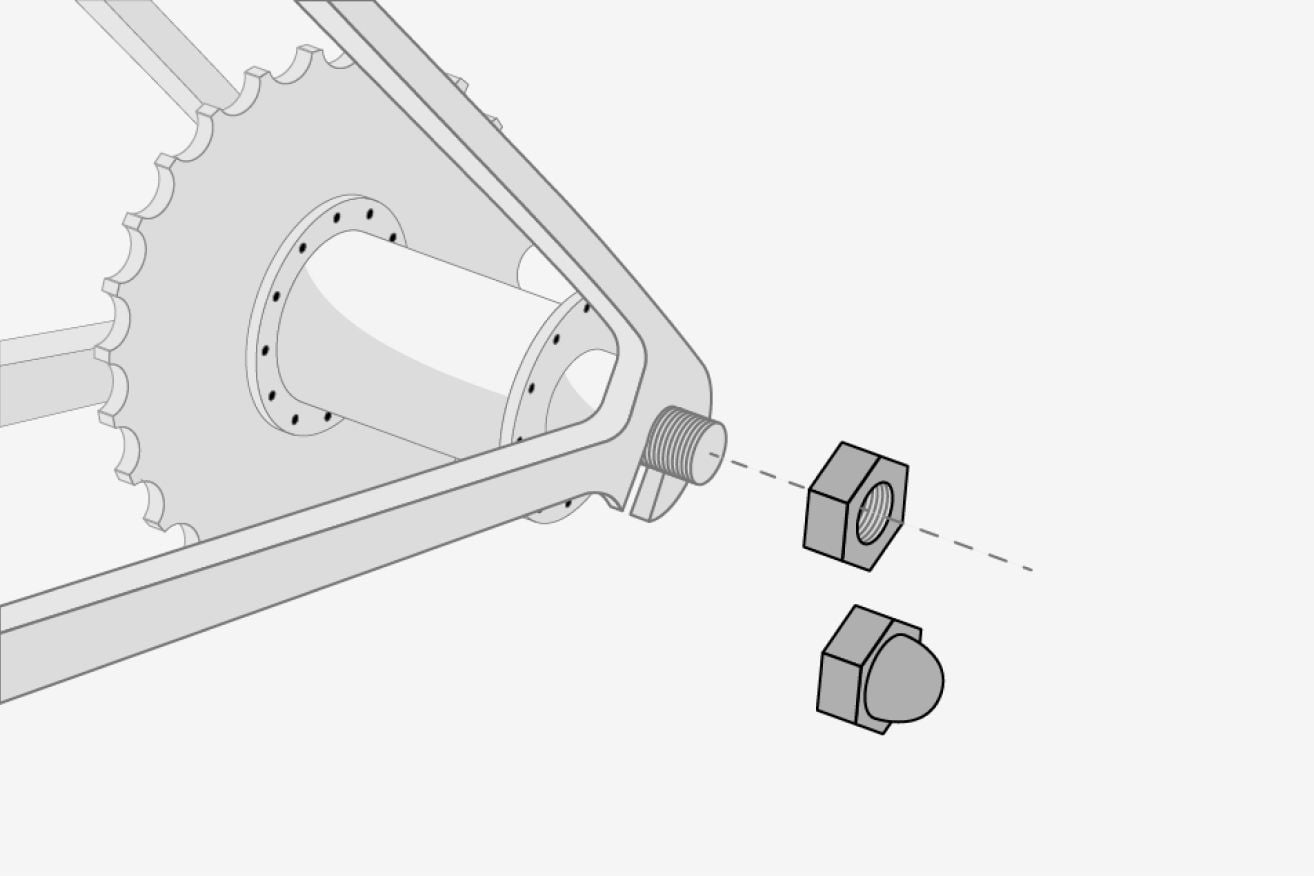

액슬이 허브의 일부이며, 휠은 양쪽 너트로 프레임에 고정됩니다. 시티/통근용 자전거, 다수의 허브 기어 자전거(시티/트레킹 전기자전거 포함), 그리고 많은 싱글 스피드/픽시/트랙 자전거에서 흔히 볼 수 있습니다.

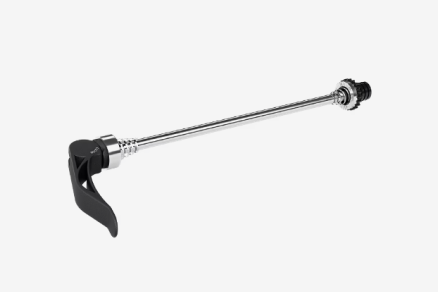

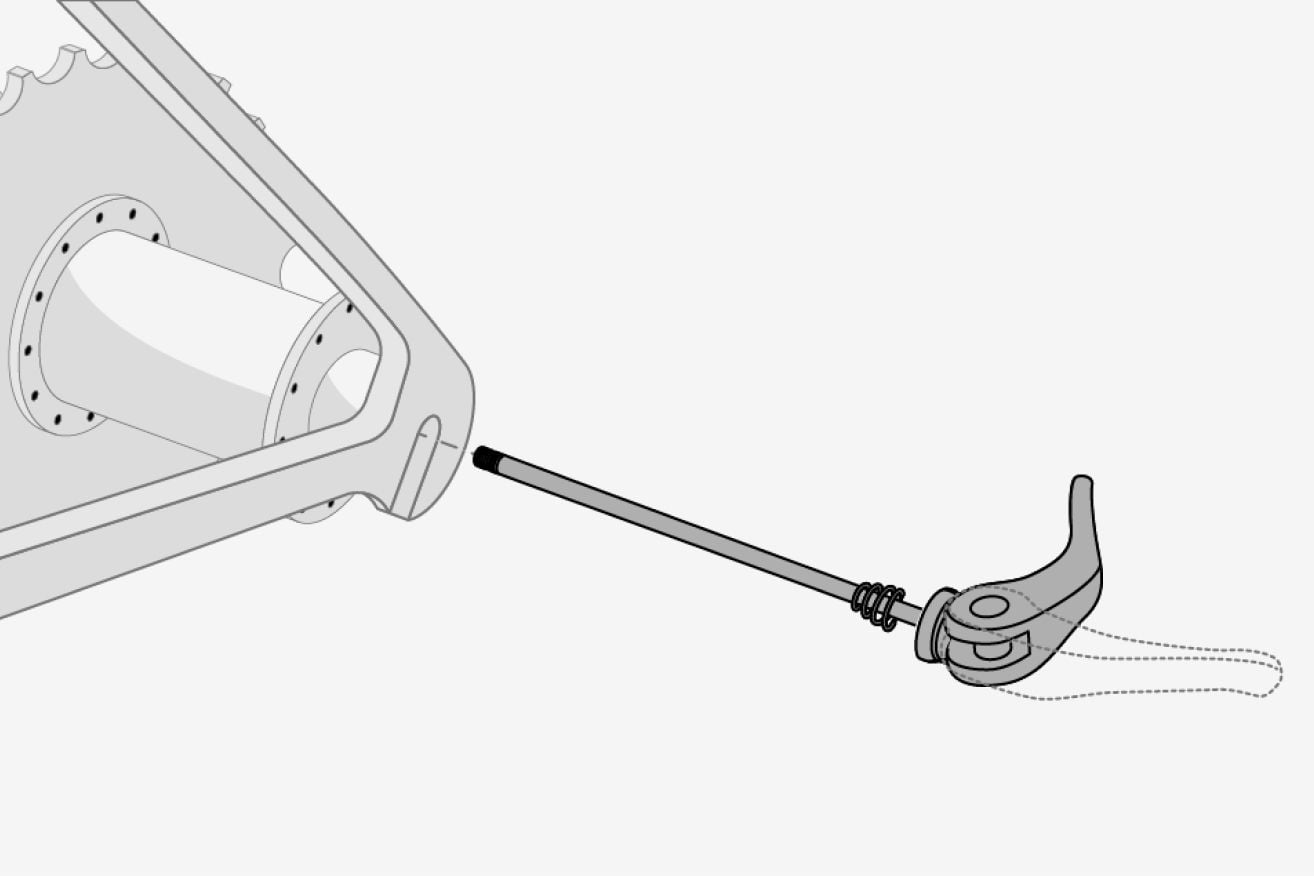

얇은 5mm 스큐어가 중공 액슬을 통과하여 레버로 휠을 고정합니다. 주로 오래된 로드 바이크나 구형/저가형 마운틴 바이크에서 볼 수 있습니다.

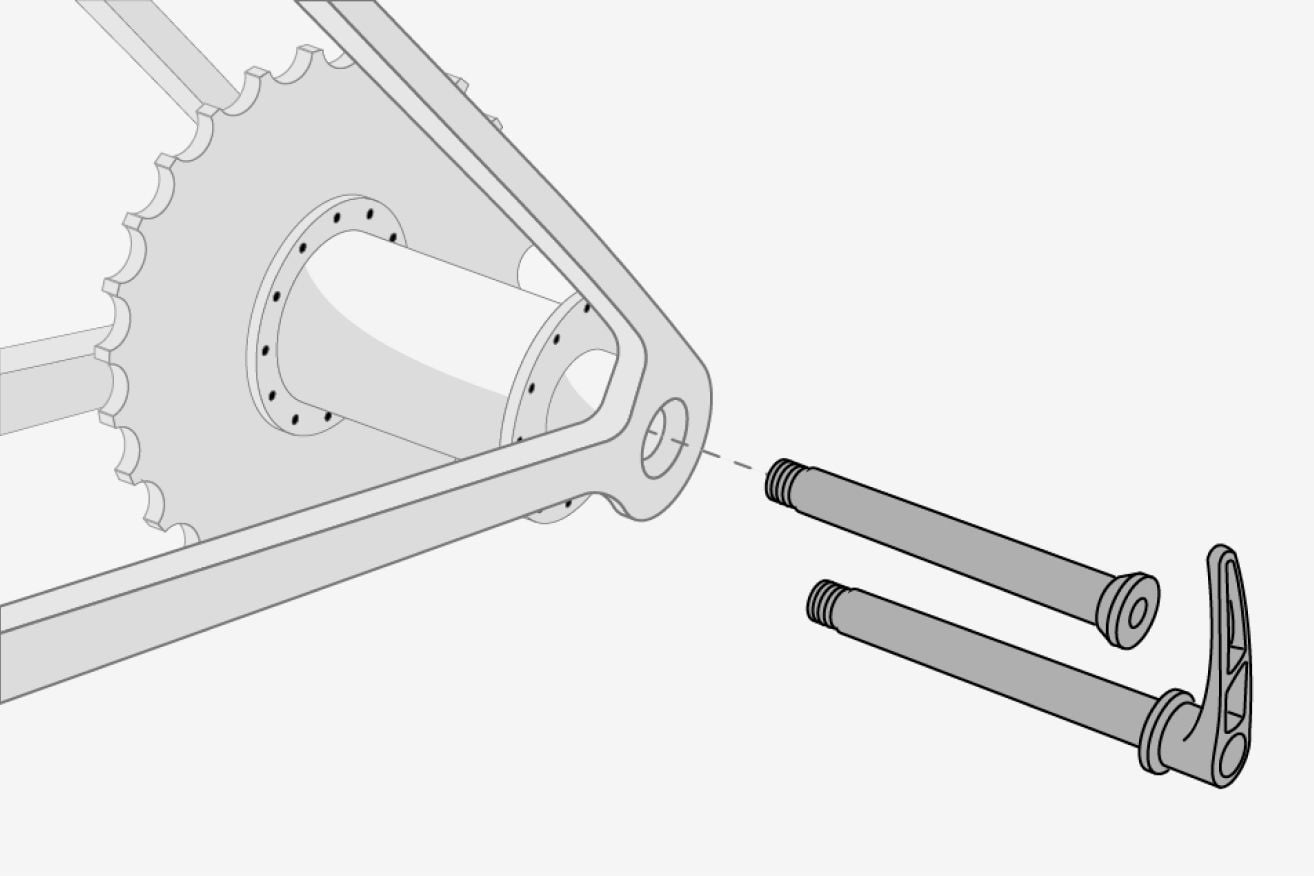

12mm 리어 액슬이 프레임과 허브를 관통하여 프레임에 나사로 고정됩니다. 통합 레버가 있거나 육각 렌치가 필요할 수 있습니다. 대부분의 최신 마운틴 바이크와 디스크 브레이크가 장착된 로드 또는 그래블 바이크에서 일반적으로 사용됩니다.

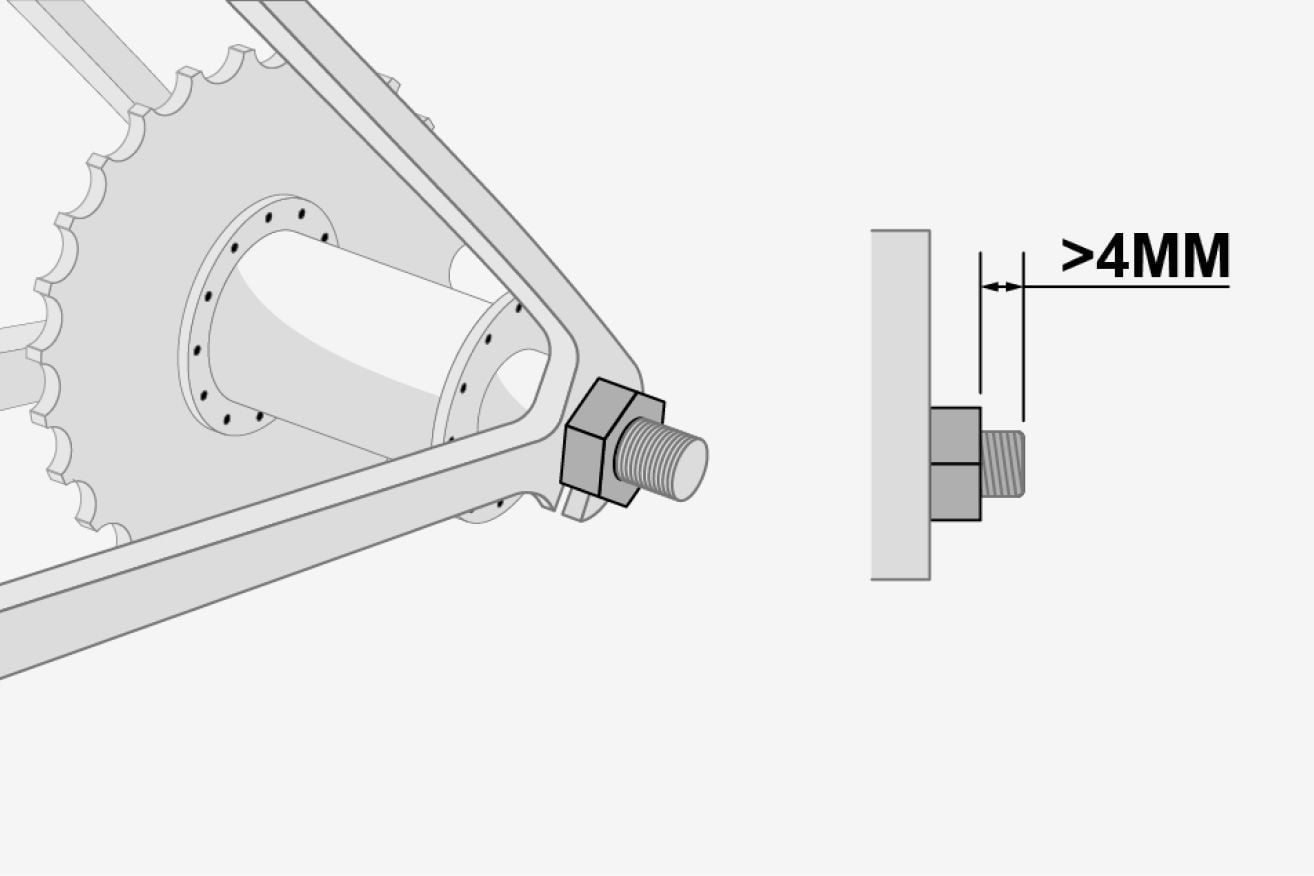

1. 너트를 지나 돌출된 액슬 나사산의 길이를 측정하세요.

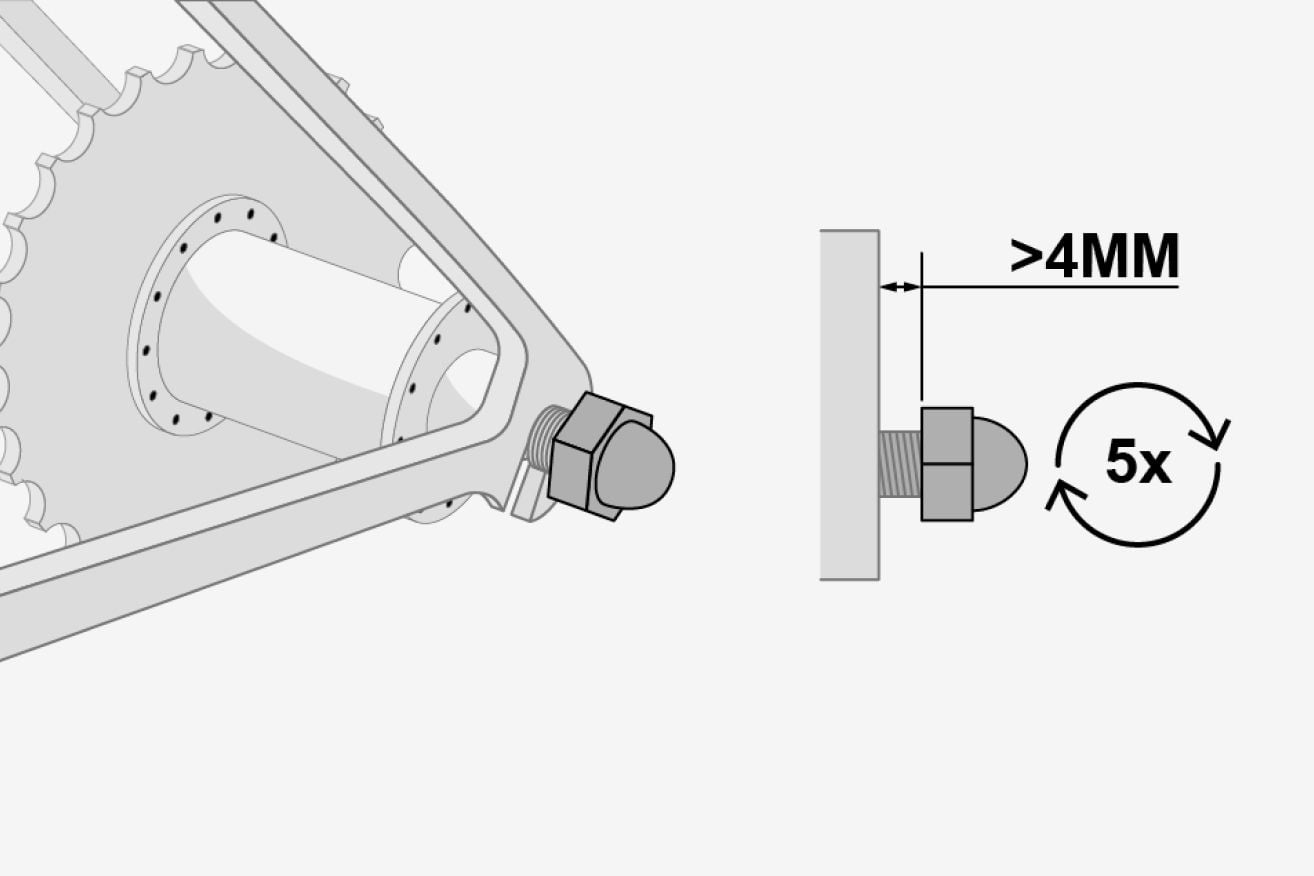

1. 너트를 완전히 제거합니다
2. 다시 설치하고 5바퀴 완전히 조입니다
3. 남은 간격을 측정합니다

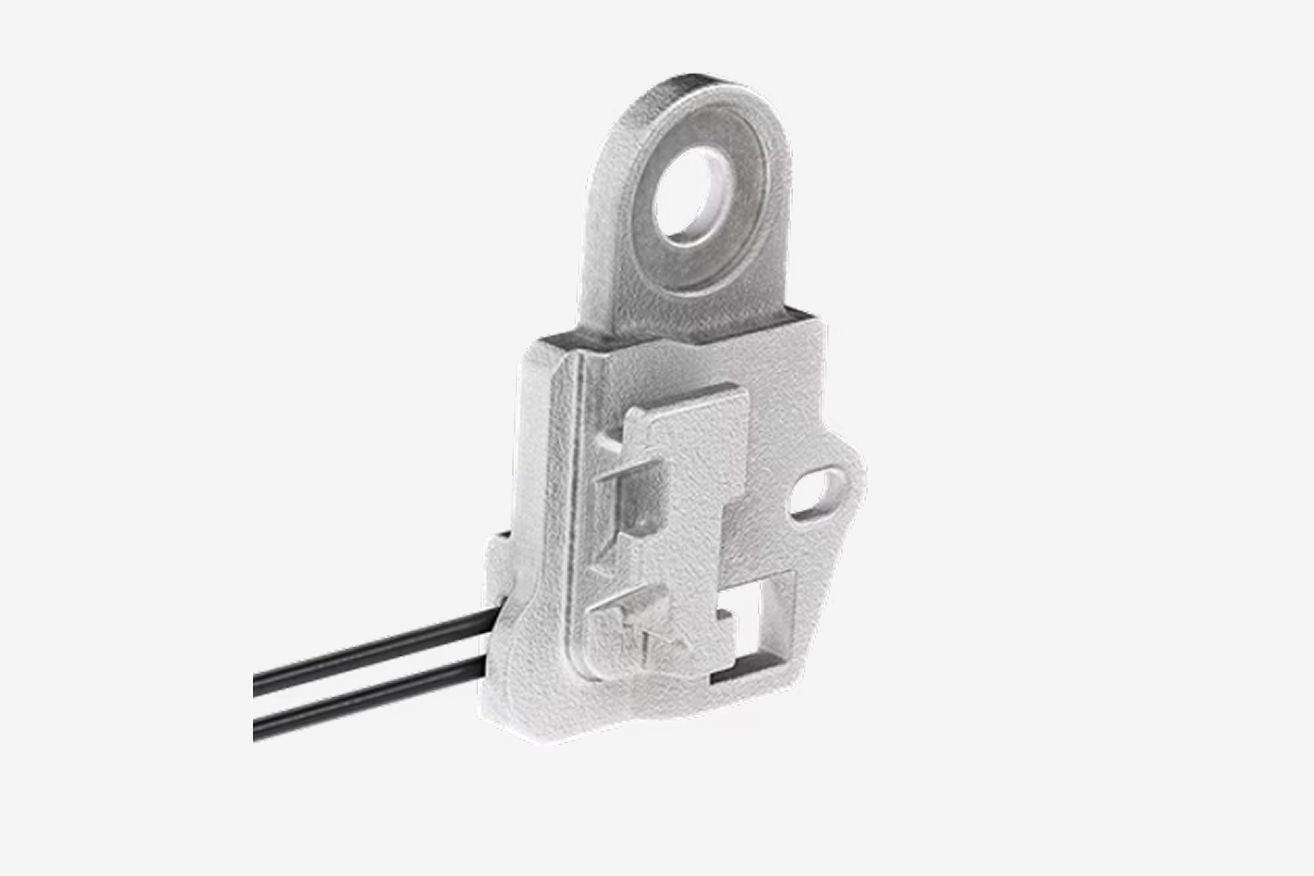

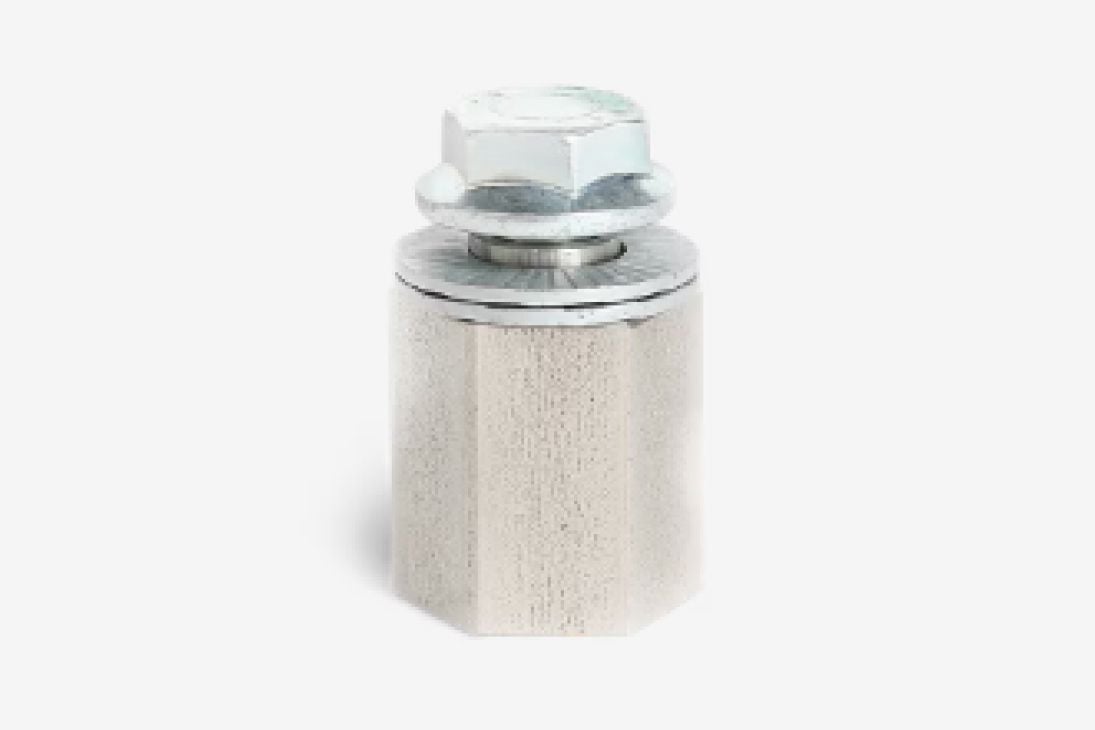

사용 가능한 나사산이 최소 4mm이고 액슬 직경이 최대 10mm인 경우, 커넥터 플레이트를 직접 장착할 수 있습니다. 나사산이 충분하지 않은 경우 Thule 내장 허브 히치 어댑터가 필요합니다
일부 자전거에서는 킥스탠드가 자전거 트레일러 연결부와 간섭하는 것을 방지하기 위해 내장 허브 히치 어댑터가 유용할 수 있습니다.
| 나사산 | 일반적인 허브 | 어댑터 |
|---|---|---|
| 3/8″-26 TPI | Shimano Nexus 허브 및 구형 시티 바이크 | 20100797 – Shimano용 Thule 내장 허브 히치 어댑터 |
| M10 × 1 | 일부 SRAM, 나사산 Rohloff 등 Shimano 이외의 다양한 허브 | 20100798 – SRAM용 Thule 내장 허브 히치 어댑터 |
| M10.5 × 1 | 구형 Sachs/SRAM Spectro 허브 | 20110722 – Spectro용 Thule 내장 허브 히치 어댑터 |
| M12 × 1.25 | 다양한 허브 모터 전기 자전거(나사산 피치 확인 필요) | 20201528 – Thule 내장 허브 히치 어댑터 M12 × 1.25 |

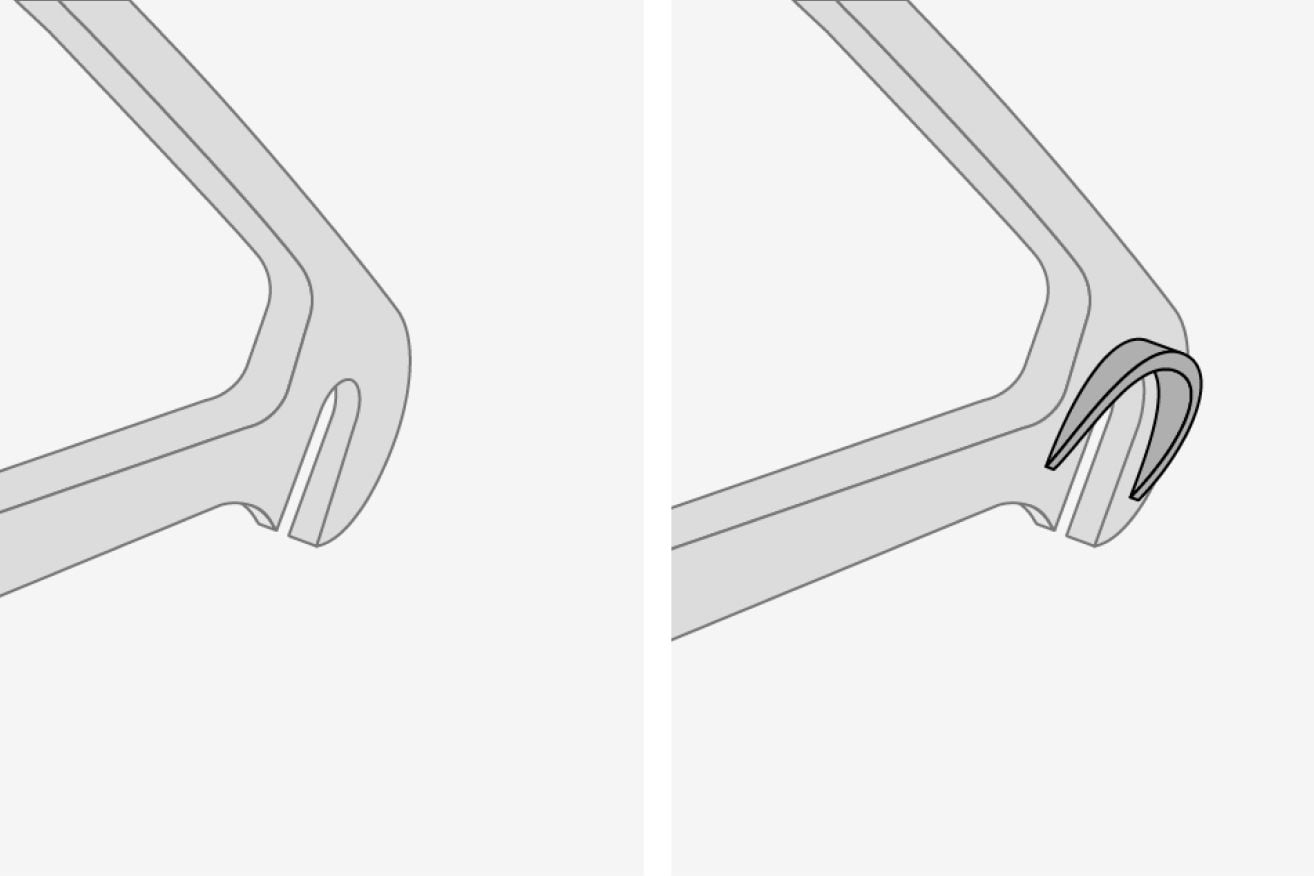

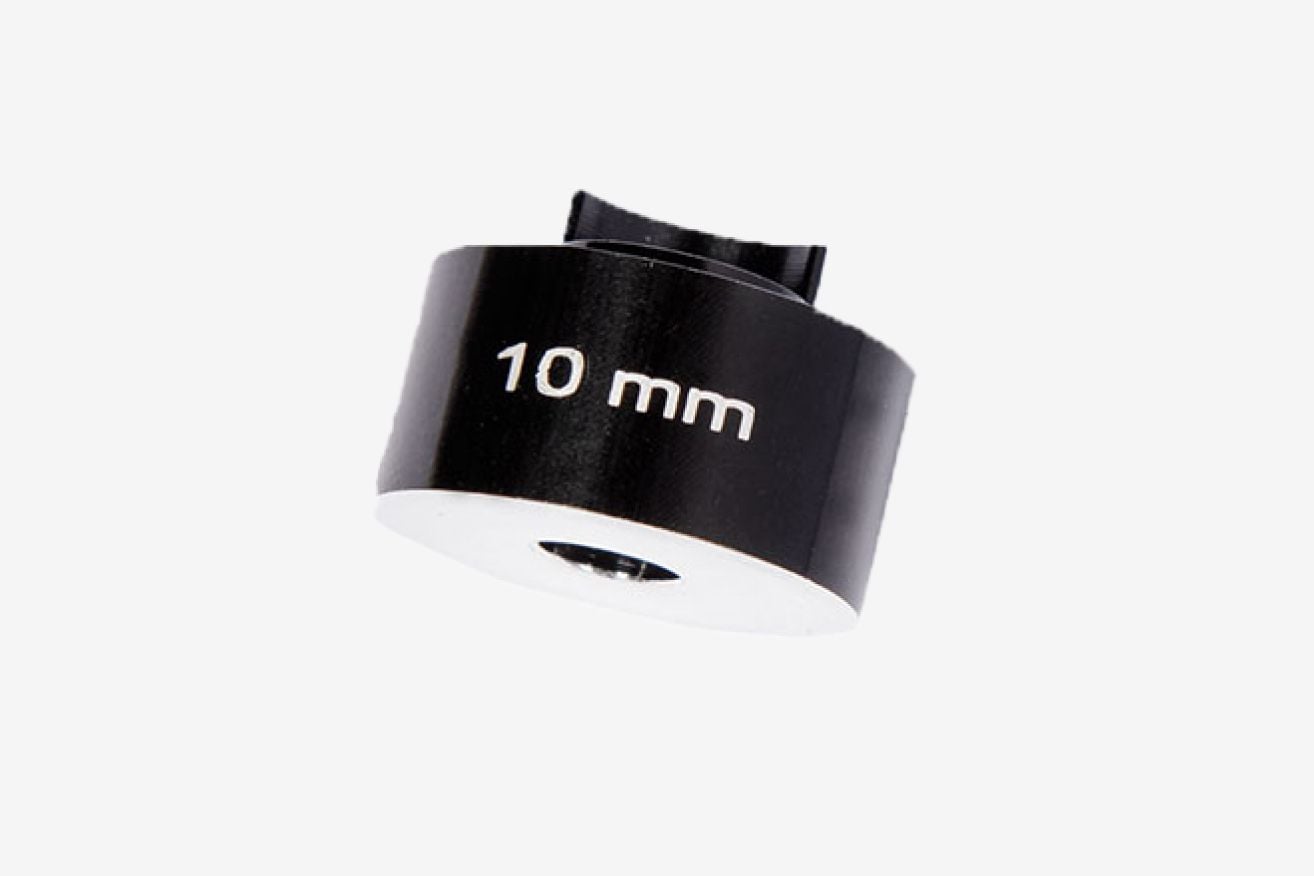

자전거에 후드형 드롭아웃이 있는 경우 Thule 3D 드롭 어댑터가 필요할 수 있습니다. 이 스페이서는 커넥터 플레이트를 바깥쪽으로 이동시켜 후드를 피하고 프레임에 밀착되도록 합니다.

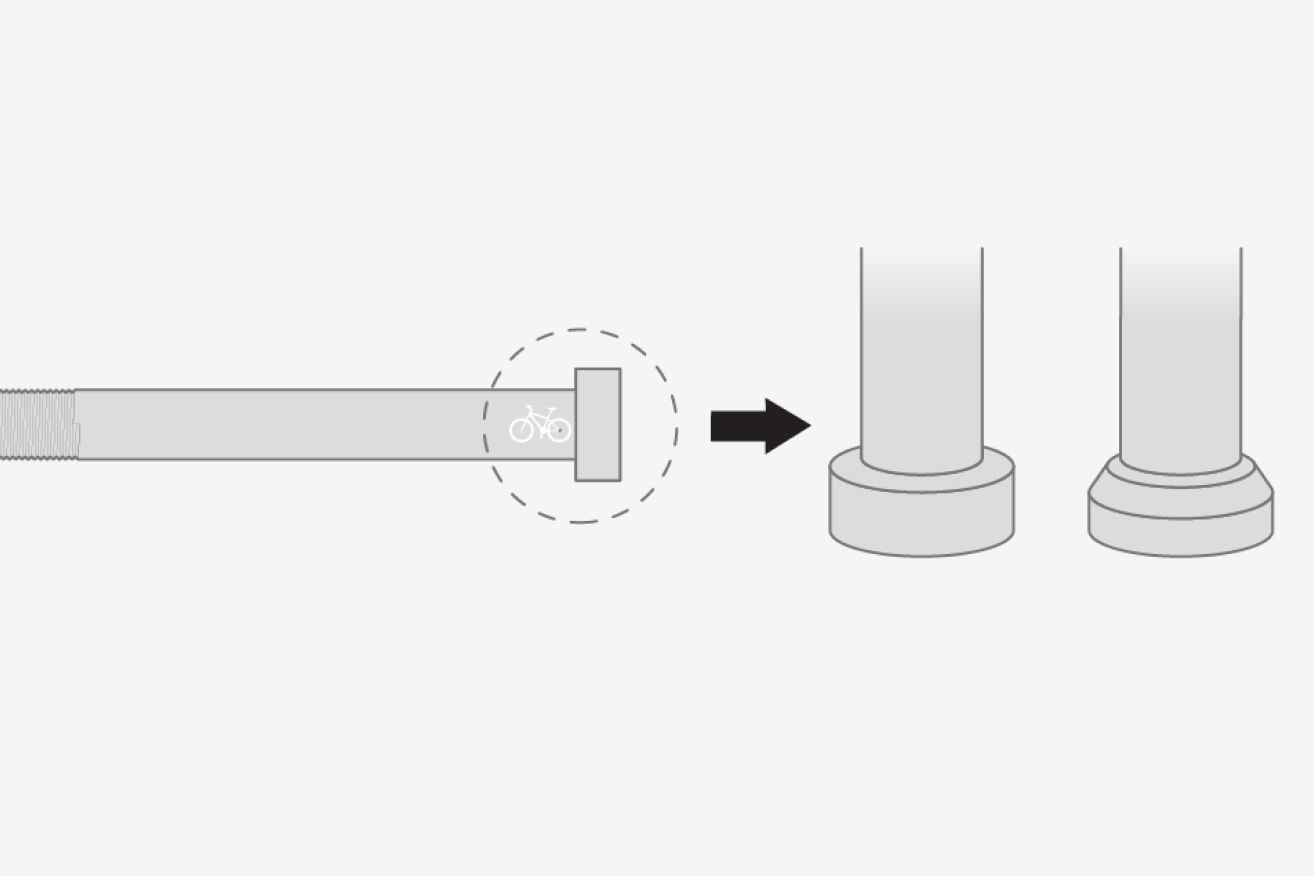

스루 액슬은 일반적으로 플랫 헤드 또는 코니컬(테이퍼드) 헤드를 가지고 있습니다.

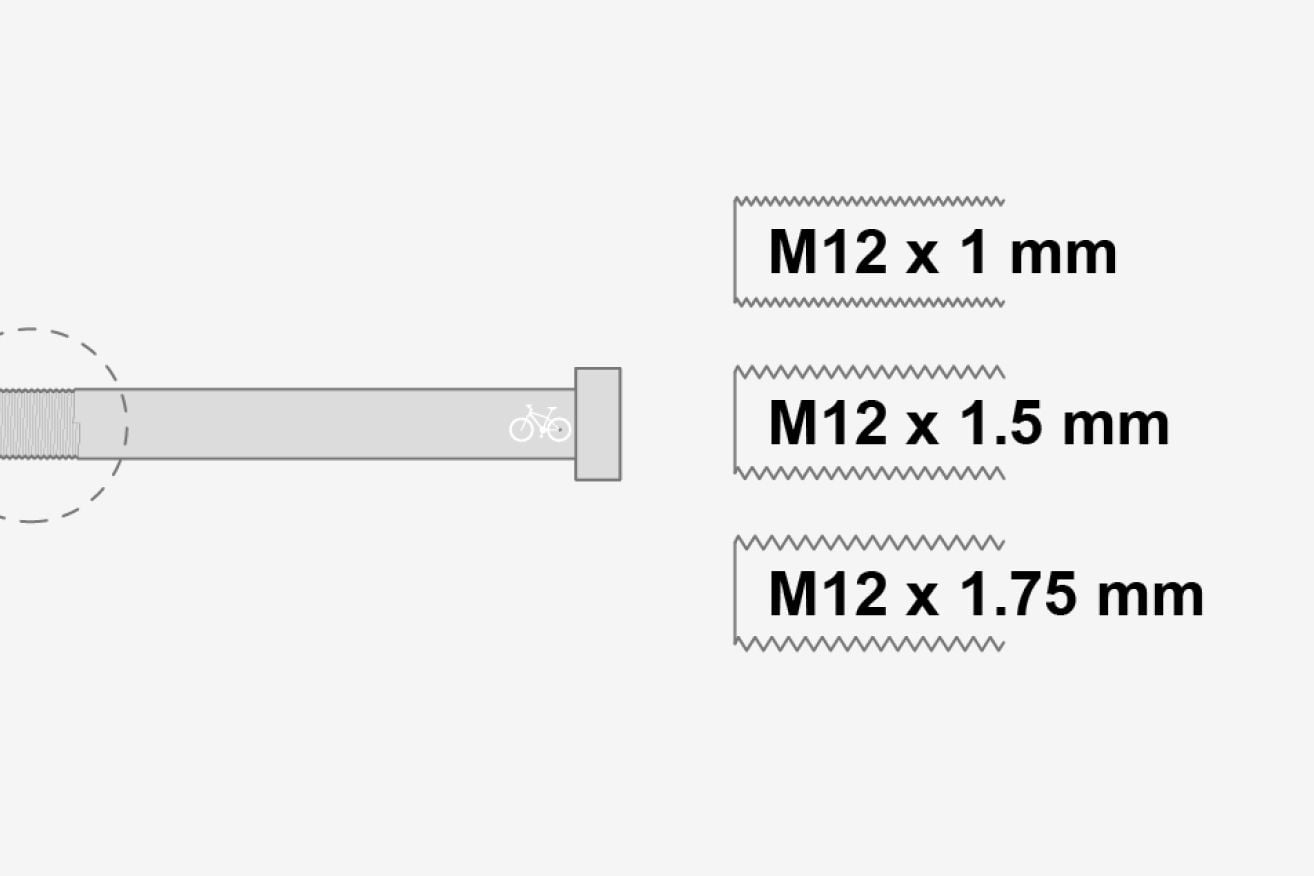

나사산 피치는 나사산 간격이 얼마나 촘촘한지를 나타내며, 프레임과 정확히 일치해야 합니다.
두 가지 방법으로 확인할 수 있습니다:
12mm 직경을 확인하고 헤드 모양, 나사산 피치, 길이를 점검한 후, Thule 스루 액슬 호환 가이드에서 적합한 Thule 스루 액슬을 선택할 수 있습니다. 측정값과 일치하는 옵션이 없는 경우, 고객 지원팀에 문의하여 안내를 받으세요.
길이를 확인하는 가장 확실한 방법은 액슬을 분리하여 직접 측정하는 것입니다.

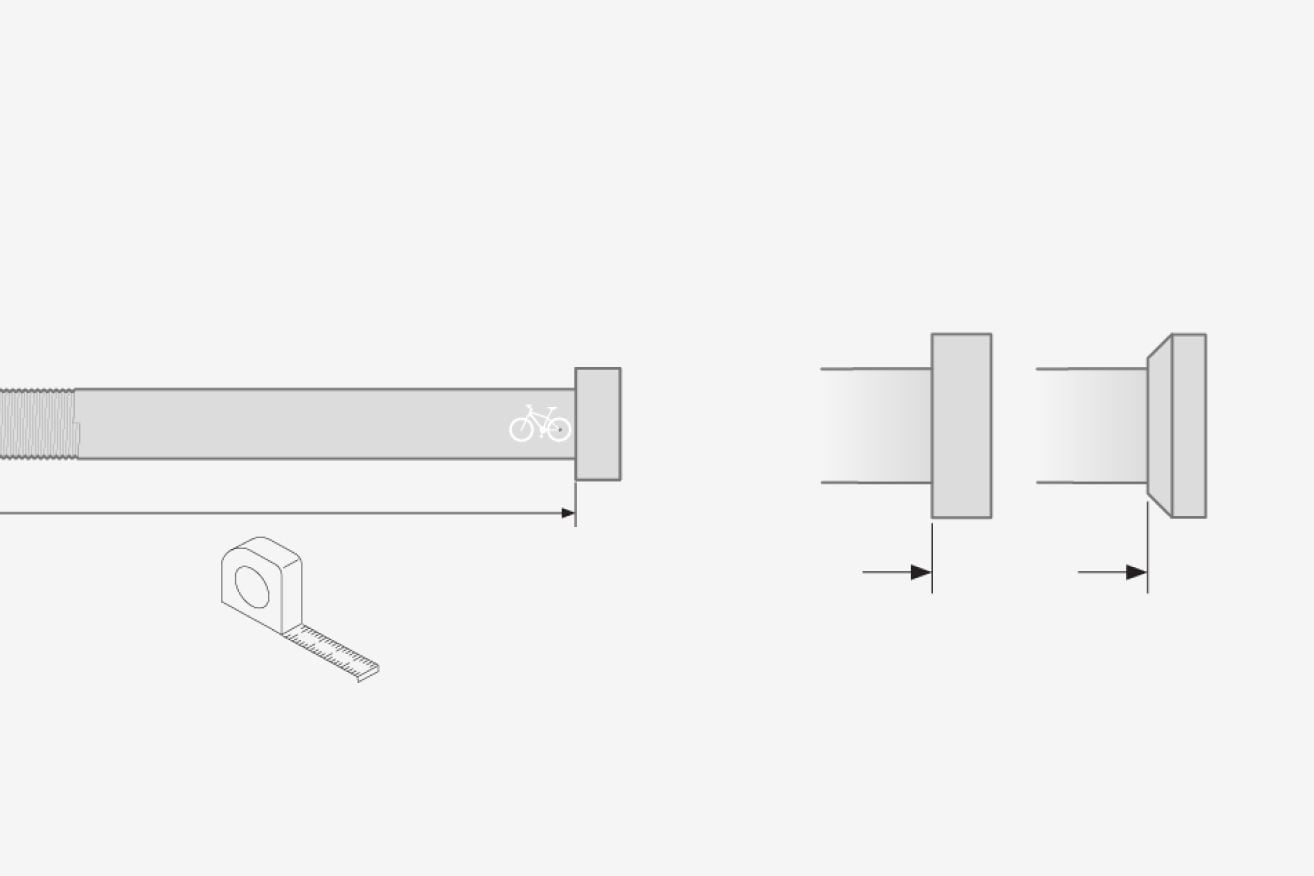

일부 액슬이나 프레임에는 치수가 표기되어 있지만, 이 표시가 항상 실제 액슬 길이를 나타내는 것은 아닙니다. 액슬을 직접 측정하면 정확한 치수를 확인할 수 있습니다. 아래 그림과 같이 헤드 타입에 맞게 측정하세요.
| SKU | 제품명 | 허브 및 액슬 유형 | 나사산 크기 | 길이 |
|---|---|---|---|---|
| 20110722 | Thule Internal Hub Hitch Adapter | 솔리드 액슬 | M10.5 × 1 | |
| 20000798 | Thule Internal Hub Hitch Adapter | 솔리드 액슬 | M10 × 1 | |
| 20201528 | Thule Internal Hub Hitch Adapter | 솔리드 액슬 | M12 × 1.25 | |
| 20100797 | Thule Internal Hub Hitch Adapter | 솔리드 액슬 | 3/8-26 | |
| 20110800 | Thule Thru Axle | 스루 액슬 | M12 × 1 | 161–167 (플랫), 155–161 (콘형) |
| 20110804 | Thule Thru Axle | 스루 액슬 | M12 × 1 | 163–172 (플랫), 157–166 (콘형) |
| 20110811 | Thule Thru Axle | 스루 액슬 | M12 × 1 | 175–184 (플랫), 169–178 (콘형) |
| 20110808 | Thule Thru Axle | 스루 액슬 | M12 × 1 | 229 (플랫), 217 (콘형) |
| 20110801 | Thule Thru Axle | 스루 액슬 | M12 × 1.5 | 159–165 |
| 20110805 | Thule Thru Axle | 스루 액슬 | M12 × 1.5 | 169–178 |
| 20110806 | Thule Thru Axle | 스루 액슬 | M12 × 1.5 | 209 |
| 20110809 | Thule Thru Axle | 스루 액슬 | M12 × 1.5 | 229 |
| 20110802 | Thule Thru Axle | 스루 액슬 | M12 × 1.75 | 167–180 |
| 20110803 | Thule Thru Axle | 스루 액슬 | M12 × 1.75 | 185–198 |
| 20110807 | Thule Thru Axle | 스루 액슬 | M12 × 1.75 | 209 |
| 20110810 | Thule Thru Axle | 스루 액슬 | M12 × 1.75 | 217–229 |
| 20110723 | Thule 3D Drop Adapter | QR 스큐어 |
