Come montare il tuo rimorchio per bici Thule sulla tua bici

Alcune bici richiedono un adattatore per collegare in modo sicuro un rimorchio per bici Thule. Questa guida ti aiuterà a capire se ne hai bisogno e quale adattatore è adatto alla tua bici.

Prima di tutto, vediamo come si collega il rimorchio per bici. Il rimorchio per bici si aggancia alla tua bici tramite l'attacco al mozzo Thule ezHitchTM. Nei modelli di rimorchio per bici più recenti questo ha un design a piastra, mentre nei modelli più vecchi ha un design a coppa. Entrambe le versioni hanno un foro da 10 mm in cui si inserisce un bullone filettato per collegarle alla bici.

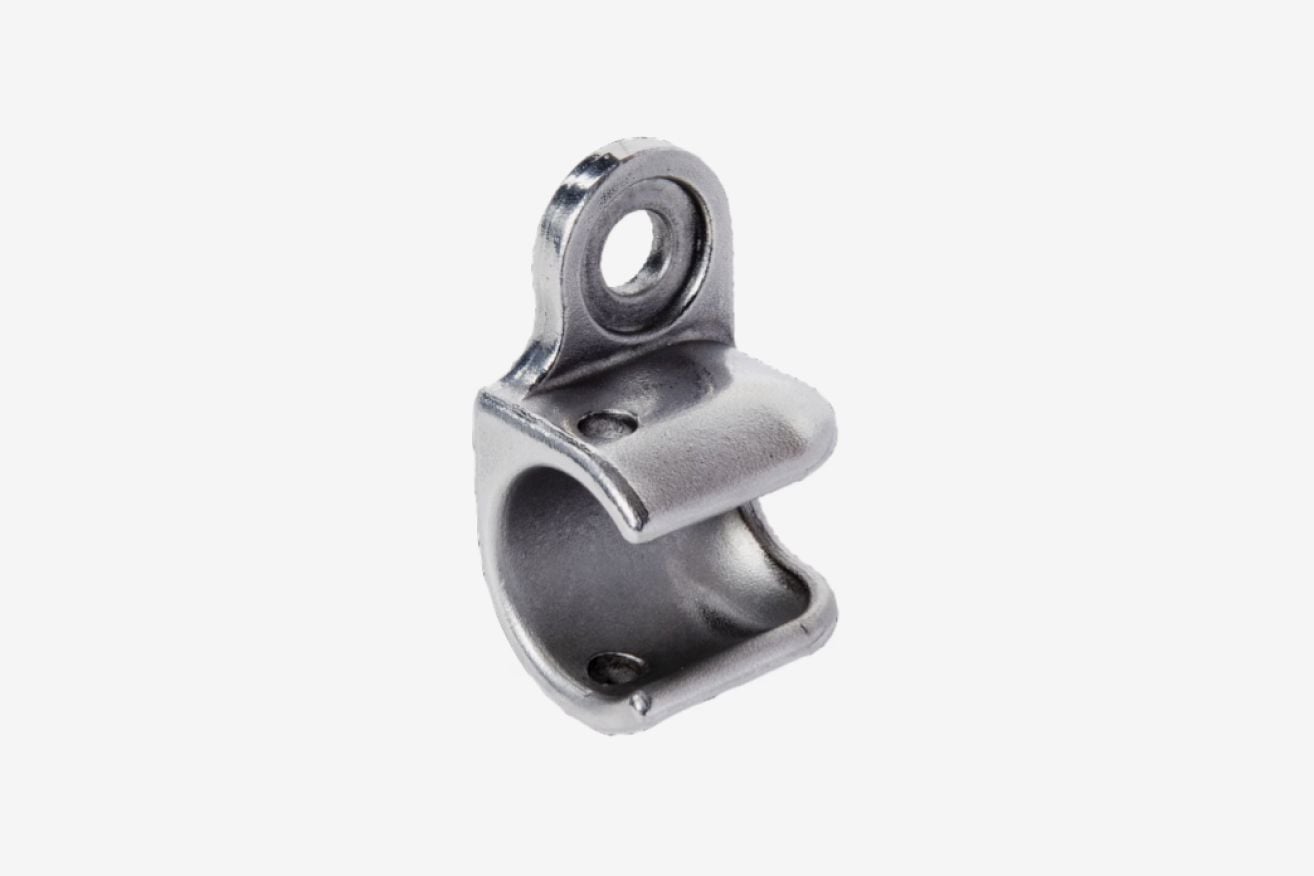

ezHitch Cup

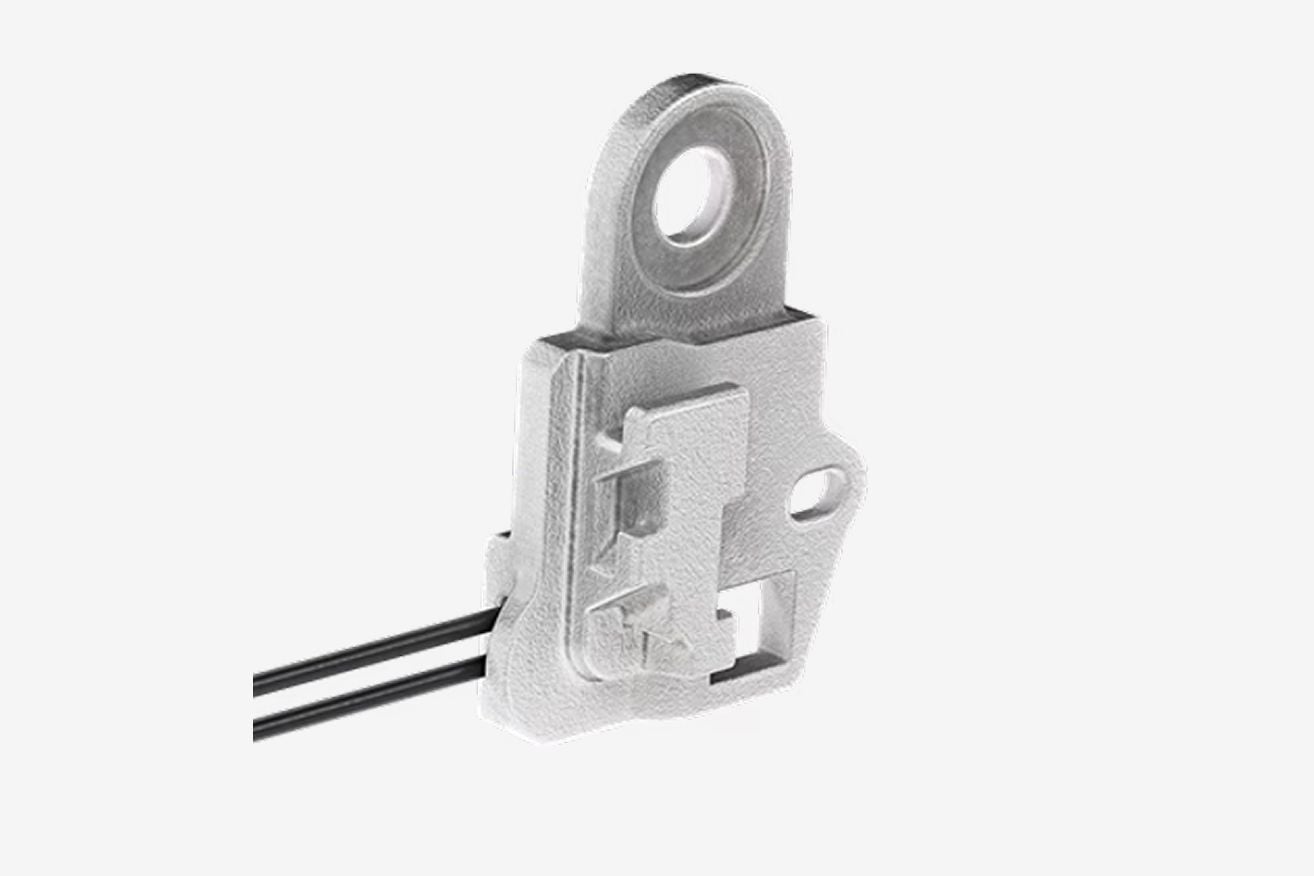

Primo piano della piastra ezHangch del montaggio™ Thule, un componente metallico su uno sfondo bianco semplice.

ezHitch Plate

Controlla il tipo di mozzo e asse della tua bicicletta

L'attacco della ruota posteriore della tua bici (zona mozzo/asse) dovrebbe essere di uno dei tre tipi indicati qui sotto. Il tipo determina quale adattatore ti serve, se necessario.

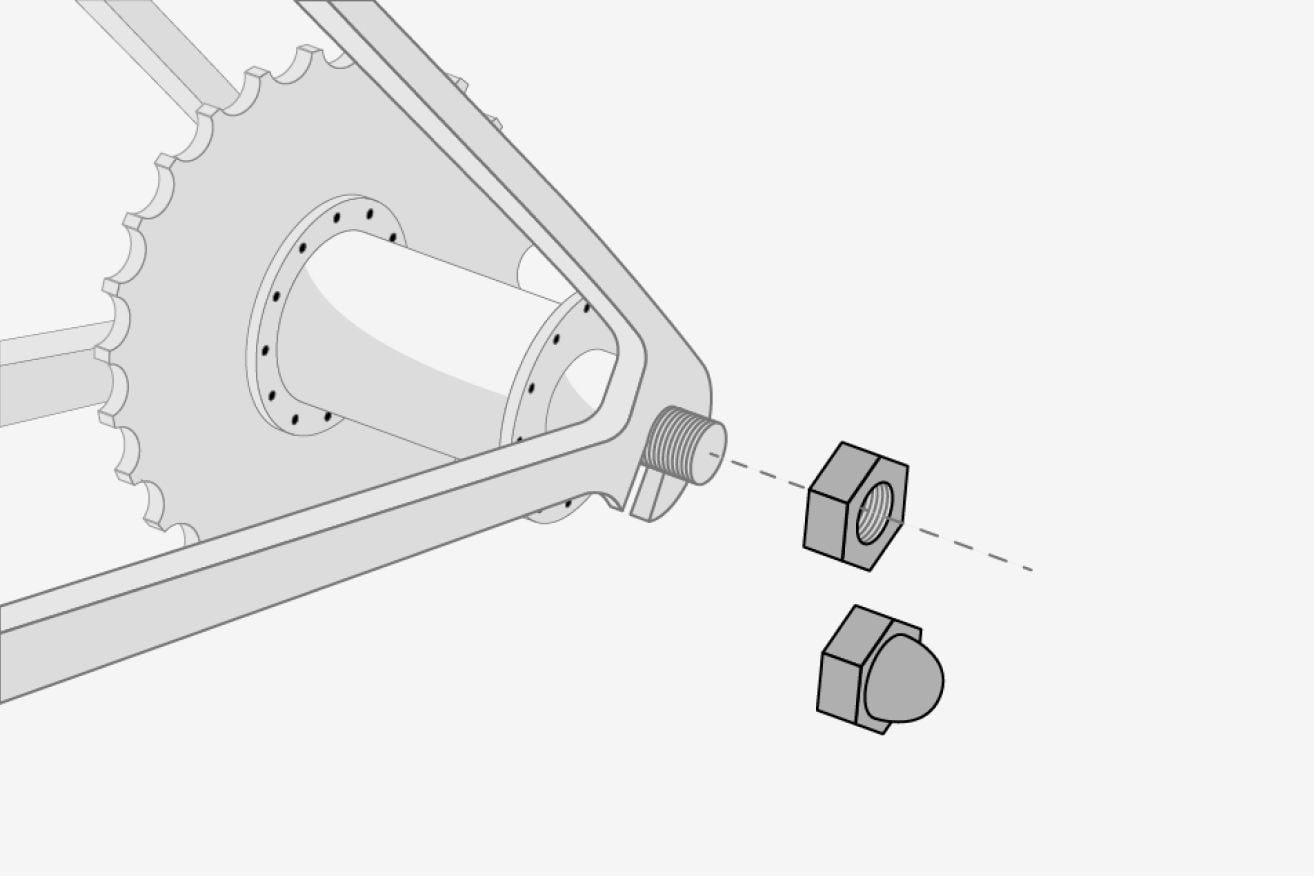

Disegno tecnico di un mozzo posteriore di bicicletta che mostra un assetto a asse rigido.

Asse pieno

L'asse fa parte del mozzo e la ruota è fissata al telaio con un dado su ciascun lato. Comune su bici da città/pendolari, molte bici con cambio al mozzo (incluse molte bici elettriche da città/trekking) e molte bici a scatto fisso/single-speed/da pista.

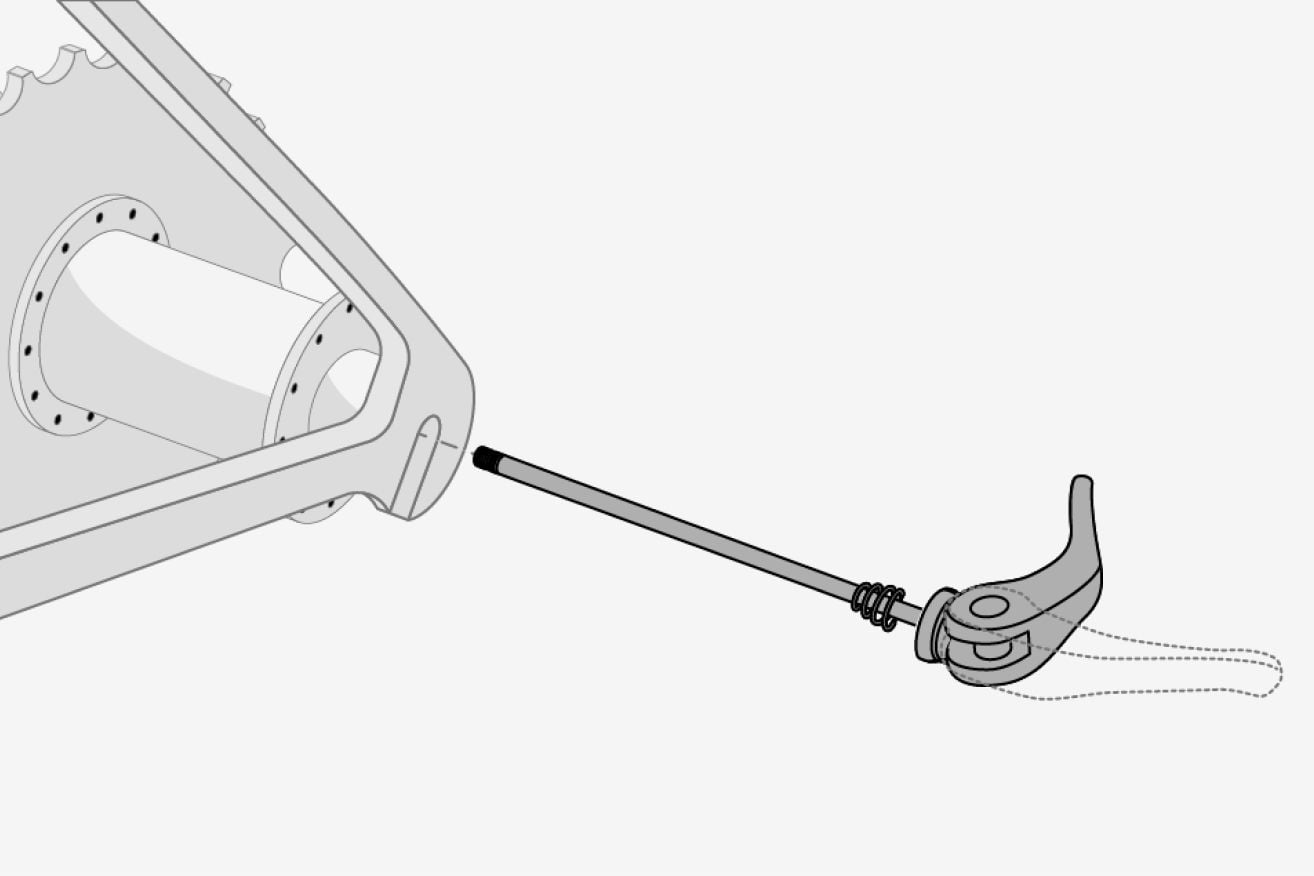

Disegno tecnico di un mozzo posteriore di bicicletta che mostra un sistema di spicco a rilascio rapido (QR).

Perno a sgancio rapido (QR)

Un sottile perno da 5 mm passa attraverso un asse cavo e blocca la ruota con una leva. Si trova più comunemente sulle bici da corsa più datate e sulle mountain bike meno recenti o di fascia economica.

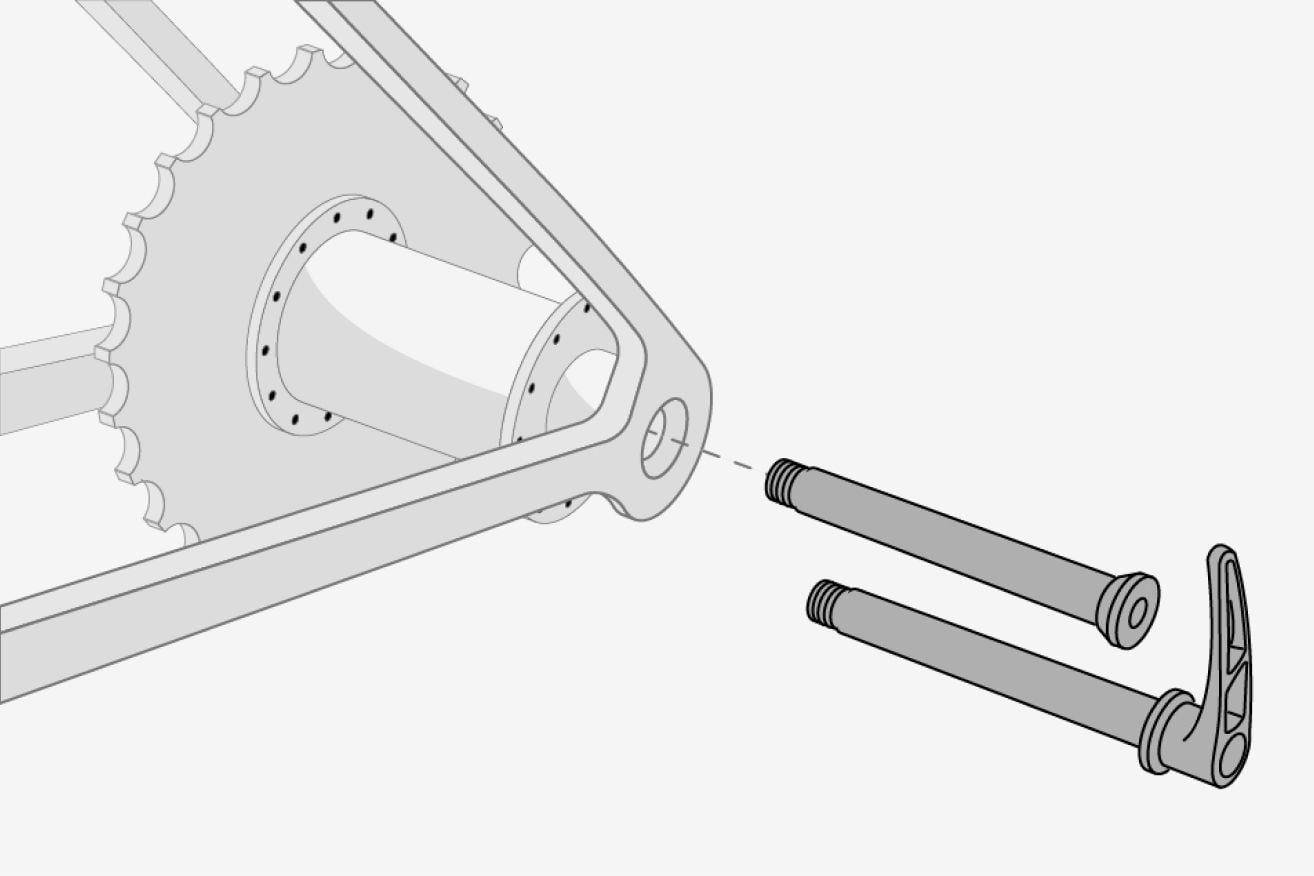

Asse passante

Un asse passante posteriore da 12 mm attraversa il telaio e il mozzo e si avvita nel telaio. Può avere una leva integrata o richiedere una chiave a brugola. Comune sulla maggior parte delle mountain bike moderne e sulla maggior parte delle bici da strada o gravel con freni a disco.

Nota: le bici con forcellini orizzontali (per assi solidi o sganci rapidi) potrebbero non garantire un fissaggio sicuro per un rimorchio per bici. Ti consigliamo di utilizzare una bici diversa.

Asse pieno

Prima di tutto, verifica se hai già abbastanza filettatura dell'asse per montare la piastra di connessione senza un adattatore.

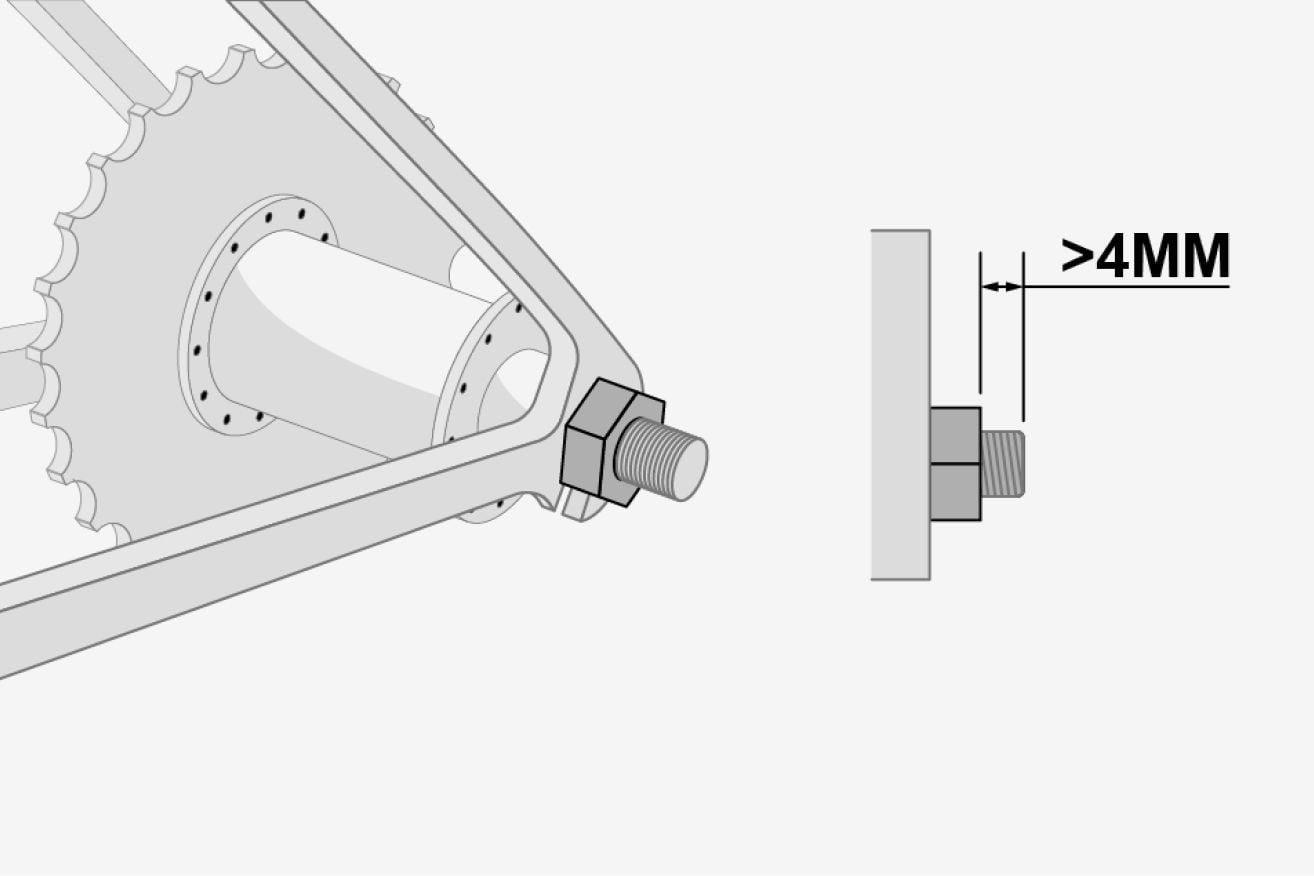

Disegno tecnico di un mozzo posteriore di bicicletta che mostra quanta distanza serve su una filettatura rigida per montare una piastra di collegamento per un rimorchio con un dado esagonale normale.

Dado standard

1. Misura quanto filetto dell'asse sporge oltre il dado.

Un semplice disegno tecnico di un dado esagonale con filettatura interna.

Dado cieco

1. Rimuovere completamente il dado
2. Reinstallarlo e serrarlo per 5 giri completi
3. Misurare lo spazio rimanente

Se hai almeno 4 mm di filettatura utilizzabile e l'asse ha un diametro massimo di 10 mm, la piastra di collegamento può essere montata direttamente. Se non hai abbastanza filettatura, ti serve un adattatore Thule per mozzo interno

Su alcune bici, un adattatore per mozzo interno può essere utile anche per evitare che il cavalletto interferisca con il collegamento del rimorchio per bici.

Un semplice disegno tecnico di una noce di ghianda.

Adattatore gancio per mozzo interno

Un adattatore per mozzo interno sostituisce il dado dell'asse e fornisce uno spazio dedicato per la piastra di connessione. Questi adattatori sono disponibili in quattro dimensioni diverse e per scegliere quello corretto, devi identificare il diametro dell'asse e la dimensione della filettatura in uno dei tre modi seguenti:

Controlla le specifiche della tua bici 
Cerca una specifica di filettatura corrispondente a una nella tabella qui sotto
Controlla il produttore/modello del mozzo della tua bici 
Abbina il tuo mozzo ai mozzi tipici elencati nella tabella qui sotto, ma tieni presente che questo metodo non è affidabile al 100%, poiché ci sono molte eccezioni alla regola.
Consulta un negozio di bici 
Se hai dei dubbi, Bring your bike in un negozio di bici e sapranno dirti cosa hai.

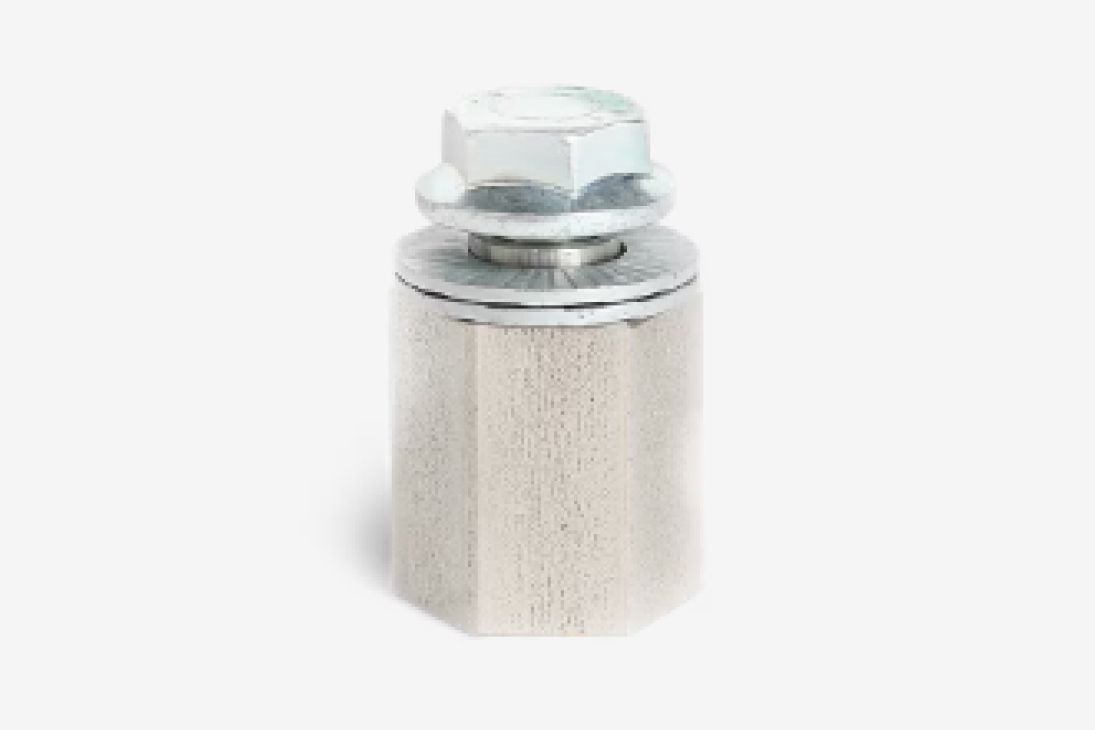

Primo piano dell'adattatore interno del mozzo Thule su uno sfondo bianco semplice.

Filettatura	Mozzi tipici	Adattatore
3/8″-26 TPI	Mozzi Shimano Nexus e city bike più datate	20100797 – Adattatore gancio Thule per mozzo interno Shimano
M10 × 1	Molti mozzi non Shimano, inclusi alcuni SRAM, Rohloff filettati e altri	20100798 – Adattatore gancio Thule per mozzo interno SRAM
M10.5 × 1	Mozzi Sachs/SRAM Spectro più datati	20110722 – Adattatore gancio Thule per mozzo interno Spectro
M12 × 1.25	Molte bici elettriche con motore nel mozzo (verificare il passo della filettatura)	20201528 – Adattatore gancio Thule per mozzo interno M12 × 1.25

Perno a sgancio rapido (QR)

Se la tua bici ha un asse a sgancio rapido (QR), di solito non hai bisogno di un adattatore. Ogni rimorchio per bici Thule include un perno QR più lungo che fornisce lo spazio extra necessario per montare la piastra di collegamento.

Nota che alcune bici hanno forcellini con cappuccio (chiamati anche forcellini semi-chiusi). Su questi telai, parte del forcellino si estende verso l'esterno e copre l'area dell'estremità dell'asse come un piccolo "cappuccio". Questo impedisce alla piastra di collegamento Thule ezHitch™ di appoggiarsi piatta contro il telaio, condizione necessaria per un'installazione sicura.

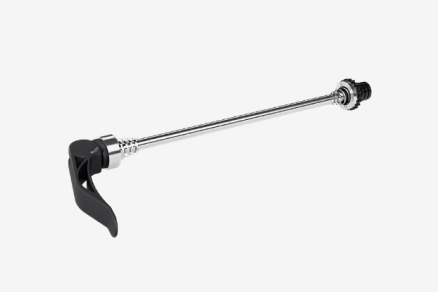

Primo piano di un spiedino a rilascio rapido (QR) su uno sfondo bianco semplice.

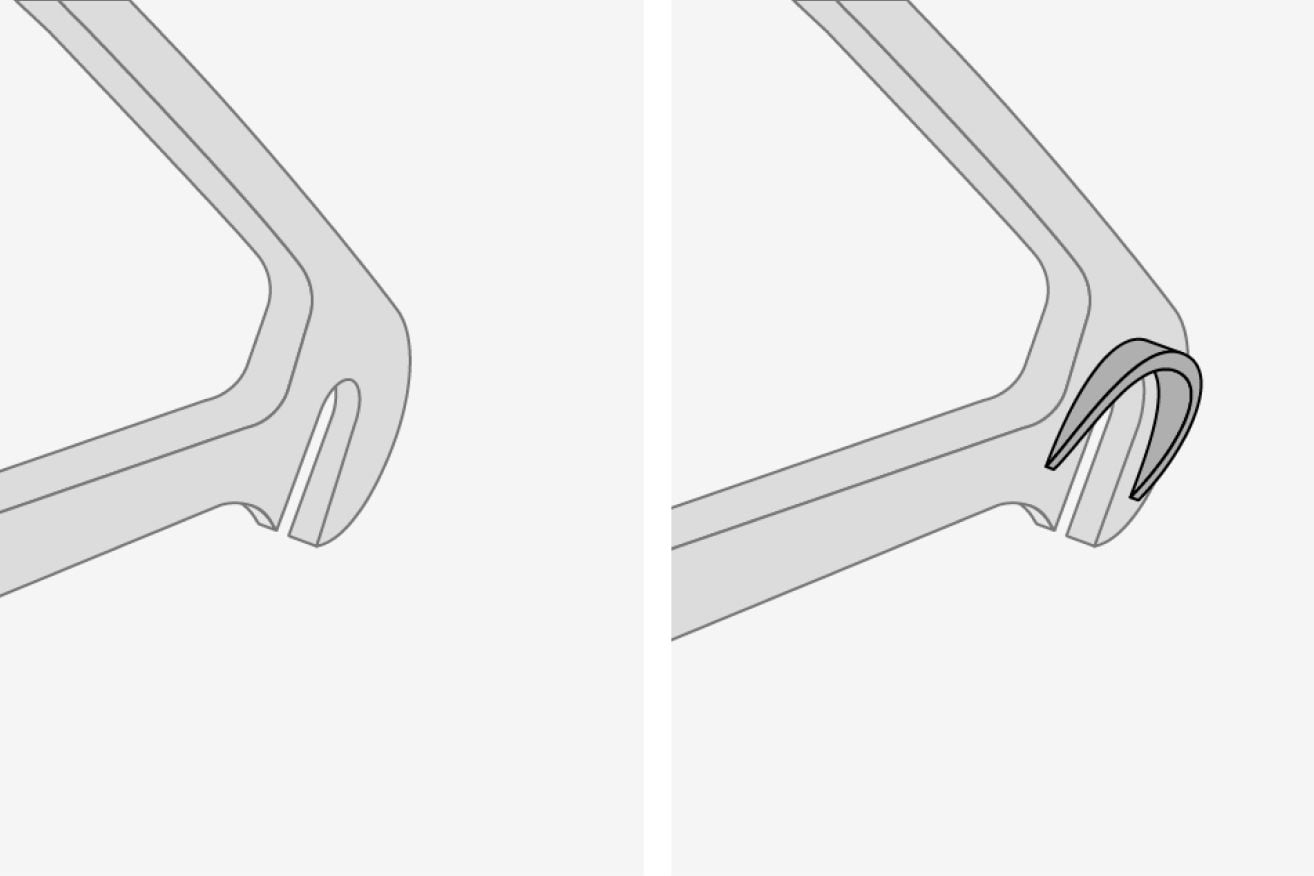

Un disegno tecnico affiancato mostra un caduto del telaio della bicicletta, con l'immagine a destra che mostra un'apertura con cappuccio.

Forcellini con cappuccio

Se la tua bici ha forcellini con cappuccio, potresti aver bisogno di un adattatore Thule 3D drop. Questo distanziale sposta la piastra di connessione verso l'esterno in modo che possa superare il cappuccio e appoggiarsi perfettamente al telaio.

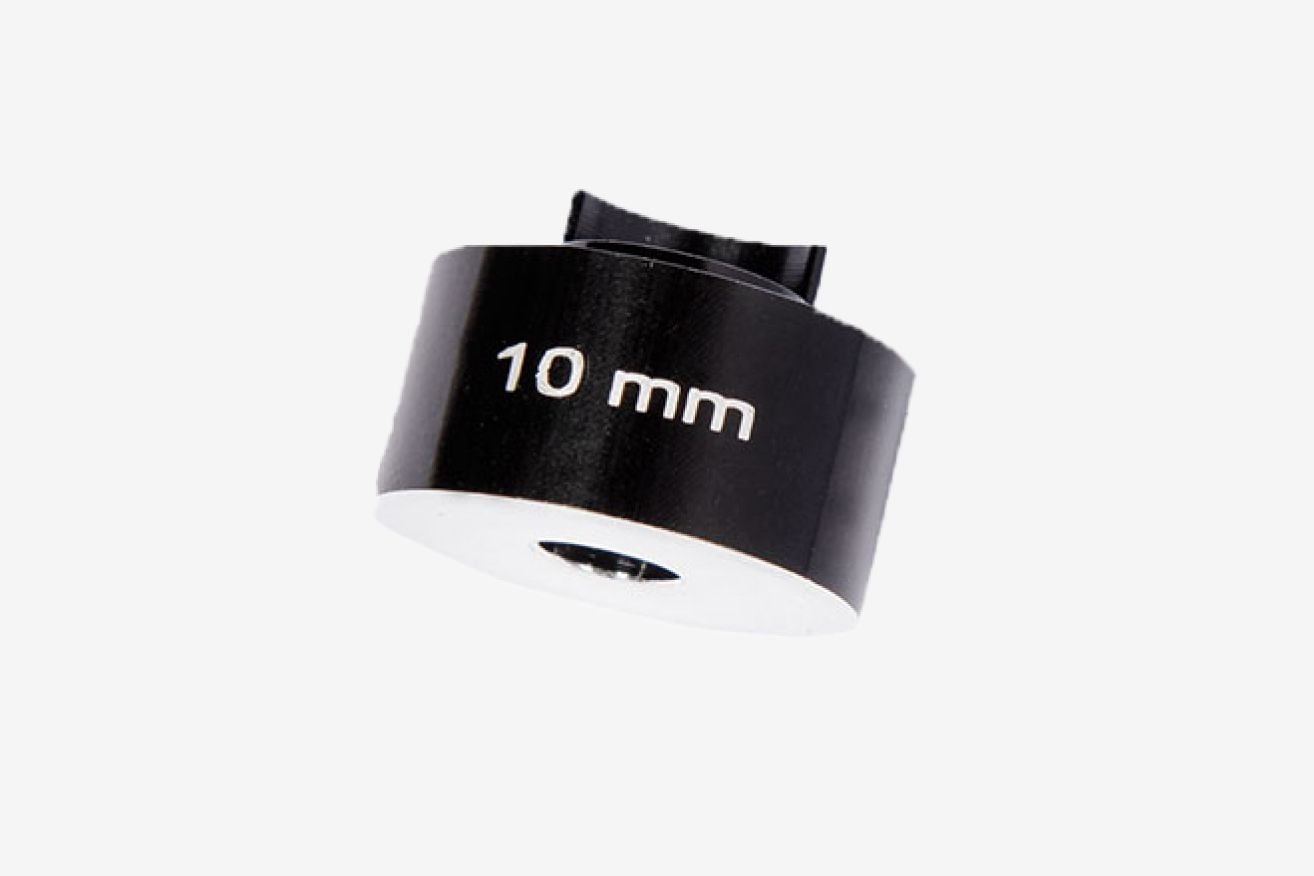

Primo piano di un adattatore Thule 3D su uno sfondo bianco semplice.

Perno passante

Se la tua bici ha un perno passante, dovrai sostituirlo con un perno passante Thule che offre uno spazio dedicato per la piastra di connessione ezHitch™. La maggior parte delle bici moderne utilizza un perno passante posteriore da 12 mm. Se il tuo perno ha un diametro diverso, contatta l'assistenza clienti e valuta l'utilizzo di una bici diversa.

I perni passanti variano per lunghezza, passo della filettatura e forma della testa, quindi per selezionare la sostituzione corretta è necessario identificare queste tre caratteristiche.

1. Identifica la forma della testa

I perni passanti hanno solitamente una testa piatta o una testa conica (rastremata).

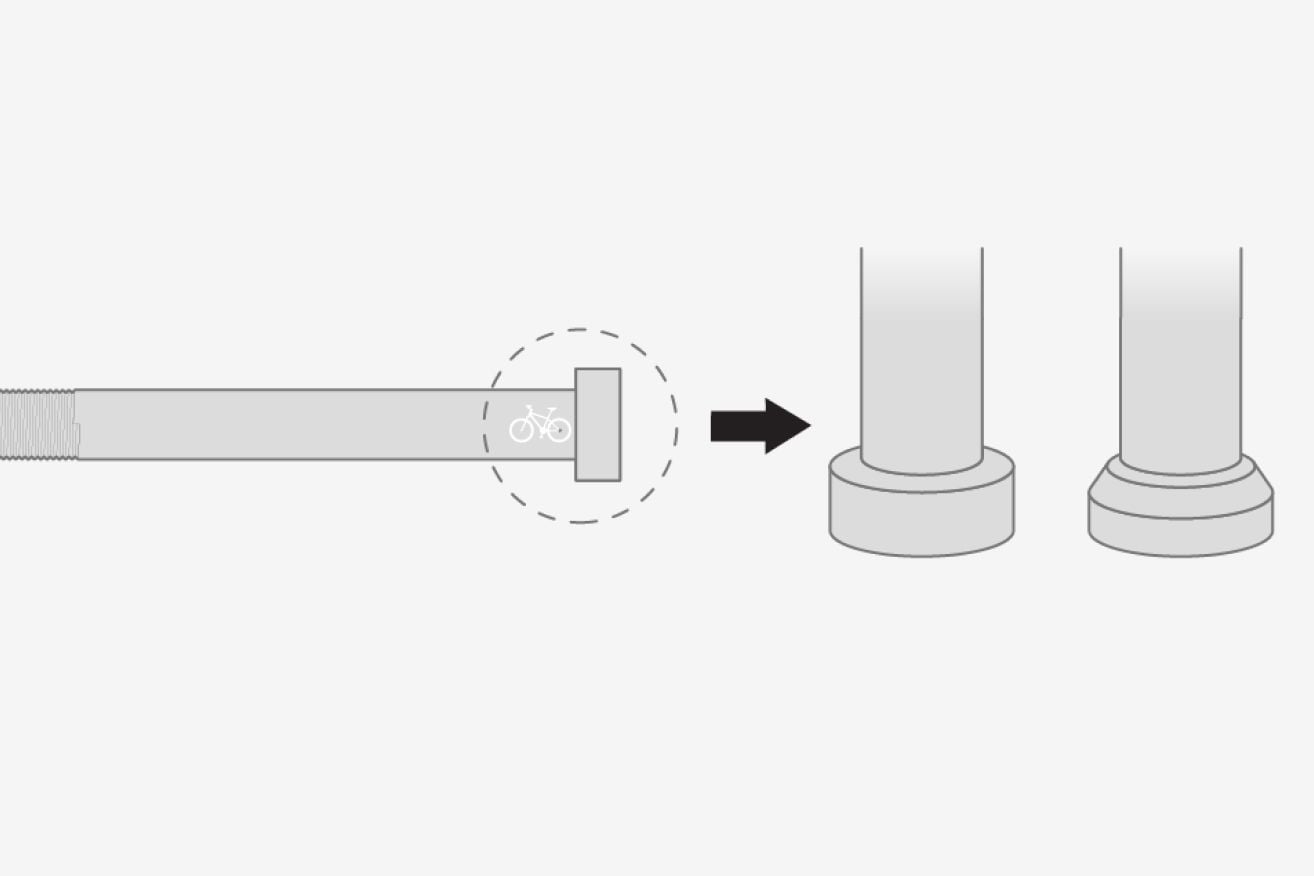

Un disegno tecnico mostra un asse passante e due tipi diversi di testa: testa piatta e testa conica (conica).

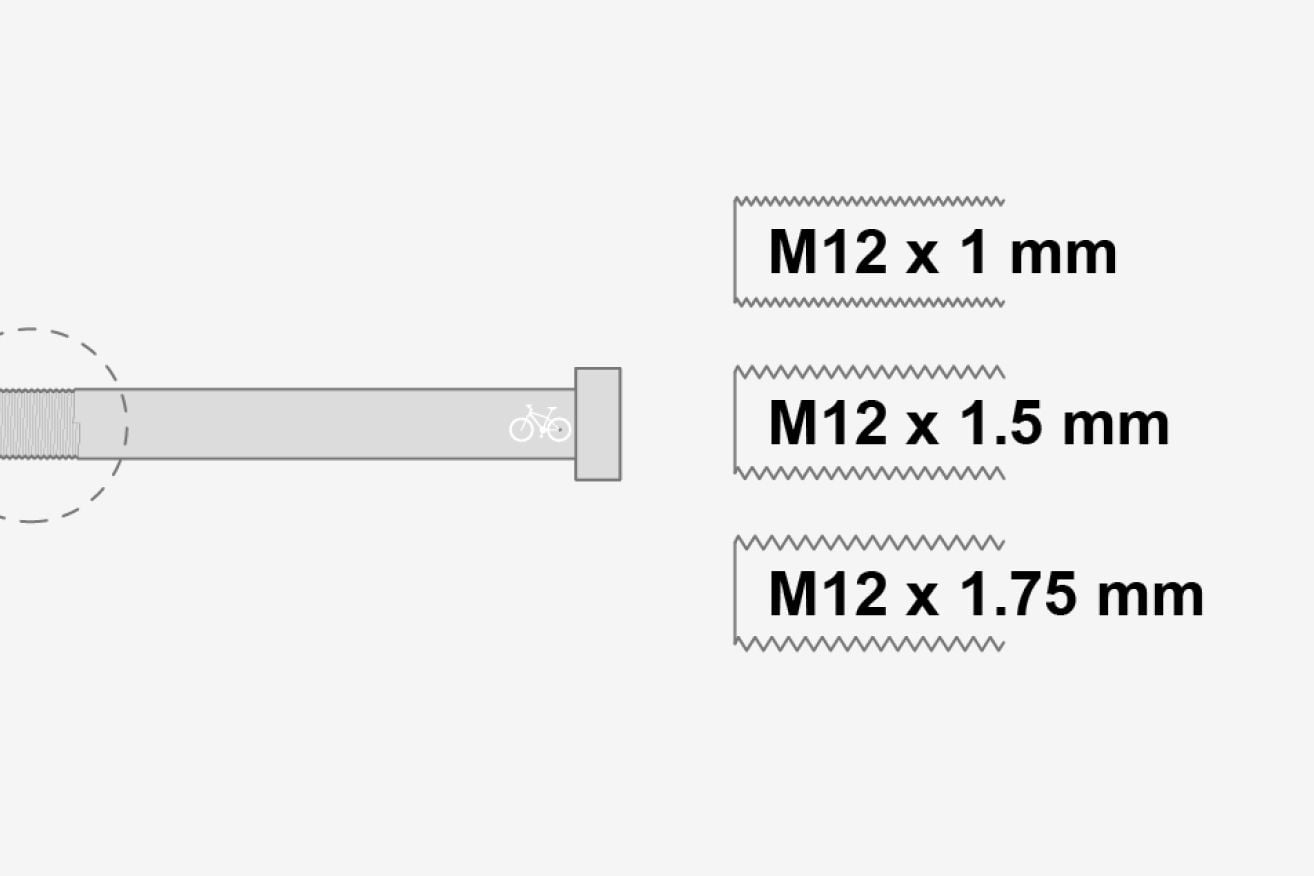

2. Identifica il passo della filettatura

Il passo della filettatura descrive quanto sono ravvicinati i filetti e deve corrispondere esattamente al telaio della tua bici.
Puoi identificarlo in due modi:

Controlla le specifiche della tua bici o cerca le informazioni stampate sull'asse. Cerca una specifica della filettatura, come M12 x 1.5
Usa una stampa della guida alla scelta Thule per assi passanti Stampa questo documento in scala 1:1 e confronta i filetti del tuo asse con le illustrazioni

Una volta verificato il diametro di 12 mm e controllati la forma della testa, il passo della filettatura e la lunghezza, puoi selezionare l'asse passante Thule corretto dalla guida alla scelta Thule per assi passanti. Se nessuna delle opzioni sembra corrispondere alle tue misure, contatta l'assistenza clienti per ricevere supporto.

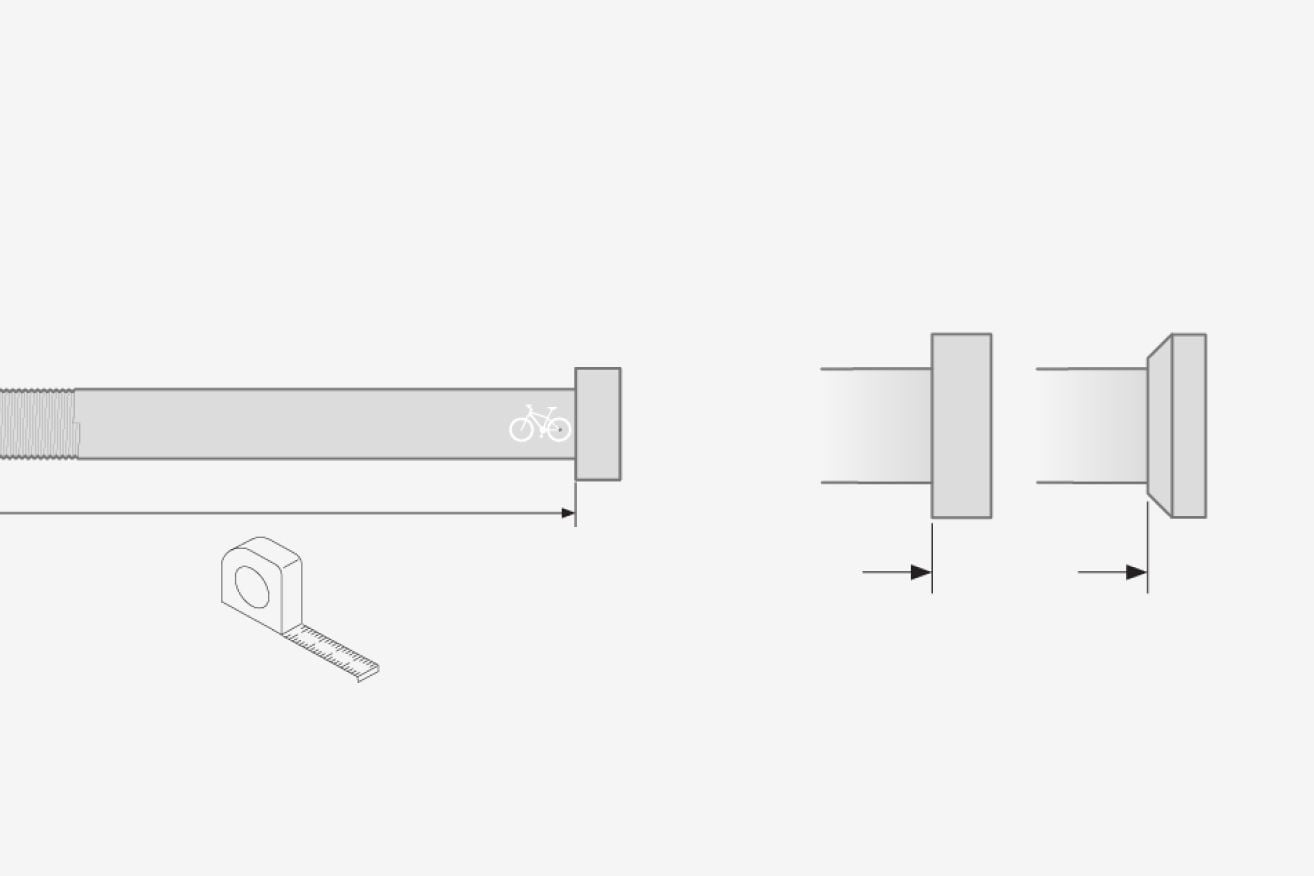

Un disegno tecnico mostra un tracolo con due forme di testa diverse, insieme a uno strumento di misura che indica come misurare le dimensioni.

3. Misura la lunghezza dell'asse

Il modo più affidabile per determinare la lunghezza è rimuovere l'asse e misurarlo.

Alcuni assi o telai riportano le dimensioni stampate, ma queste indicazioni non sempre corrispondono alla lunghezza effettiva dell'asse. Misurare direttamente l'asse garantisce la massima precisione. Misura seguendo il tipo di testa, come mostrato nell'illustrazione qui sotto.

Pronti a partire

Ora dovresti aver identificato il modo migliore per collegare il tuo rimorchio per bici Thule alla tua bici. Segui sempre le nostre raccomandazioni per garantire un viaggio sicuro sia per te che per i tuoi passeggeri.

Se hai dubbi su qualsiasi passaggio, contatta il nostro team di assistenza clienti o il tuo rivenditore di bici locale per ricevere supporto. I design delle bici continuano a evolversi e nuovi standard per mozzi e assi vengono introdotti regolarmente. Se nessuna delle nostre soluzioni attuali corrisponde alla tua configurazione, fallo sapere al nostro servizio clienti così potremo valutare di ampliare la nostra gamma di adattatori nel tempo.

Se hai intenzione di utilizzare il rimorchio per bici su più bici, puoi acquistare piastre di connessione o coppe aggiuntive e ripetere il processo di selezione dell'adattatore per ogni bici. Buona fortuna e buon viaggio!

Panoramica

Questa tabella mostra tutti gli adattatori e gli accessori Thule.

SKU	Nome prodotto	Tipo di mozzo e asse	Dimensione del filetto	Lunghezza
20110722	Thule Internal Hub Hitch Adapter	Asse pieno	M10.5 × 1
20000798	Thule Internal Hub Hitch Adapter	Asse pieno	M10 × 1
20201528	Thule Internal Hub Hitch Adapter	Asse pieno	M12 × 1.25
20100797	Thule Internal Hub Hitch Adapter	Asse pieno	3/8-26
20110800	Thule Thru Axle	Asse passante	M12 × 1	161–167 (piatto), 155–161 (conico)
20110804	Thule Thru Axle	Asse passante	M12 × 1	163–172 (piatto), 157–166 (conico)
20110811	Thule Thru Axle	Asse passante	M12 × 1	175–184 (piatto), 169–178 (conico)
20110808	Thule Thru Axle	Asse passante	M12 × 1	229 (piatto), 217 (conico)
20110801	Thule Thru Axle	Asse passante	M12 × 1.5	159–165
20110805	Thule Thru Axle	Asse passante	M12 × 1.5	169–178
20110806	Thule Thru Axle	Asse passante	M12 × 1.5	209
20110809	Thule Thru Axle	Asse passante	M12 × 1.5	229
20110802	Thule Thru Axle	Perno passante	M12 × 1.75	167–180
20110803	Thule Thru Axle	Perno passante	M12 × 1.75	185–198
20110807	Thule Thru Axle	Perno passante	M12 × 1.75	209
20110810	Thule Thru Axle	Perno passante	M12 × 1.75	217–229
20110723	Thule 3D Drop Adapter	Sgancio rapido
