Kuidas kinnitada Thule jalgrataste haagis oma jalgratta külge

Mõned jalgrattad vajavad Thule jalgrataste haagise turvaliseks ühendamiseks adapterit. See juhend aitab sul kindlaks teha, kas sul on adapterit vaja ja milline adapter sobib sinu jalgrattale.

Kõigepealt vaatame, kuidas haagis ühendub. Haagis kinnitatakse jalgratta külge Thule teljekinnituse ezHitchTM abil. Uuematel haagisemudelitel on see plaadikujuline ja vanematel mudelitel kausikujuline. Mõlemal versioonil on 10 mm ava, kuhu sisestatakse keermestatud polt jalgrattaga ühendamiseks.

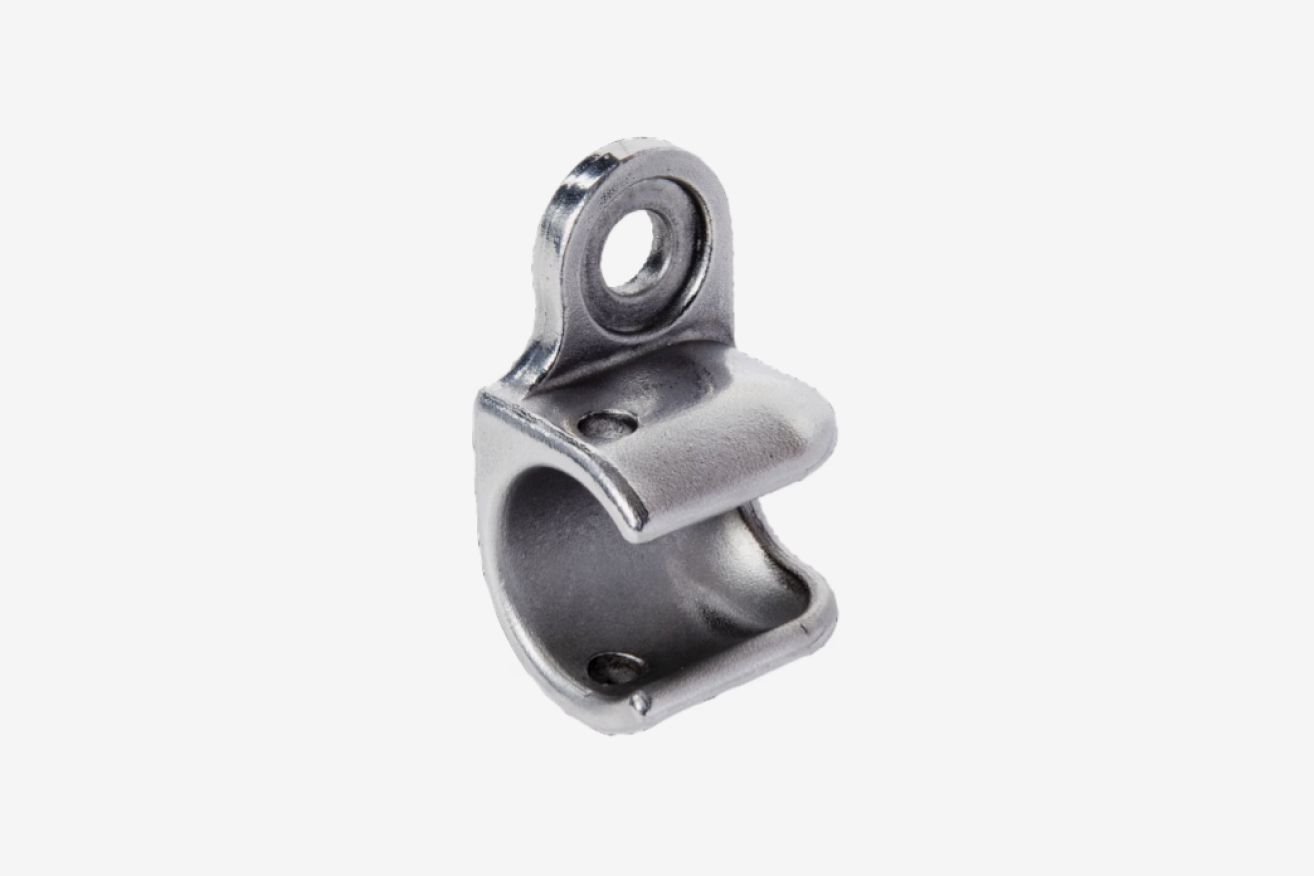

Lähivõte Thule teljekinnituse ezHitch™ tassist, metallkomponent lihtsa valge tausta ees.

ezHitch Cup

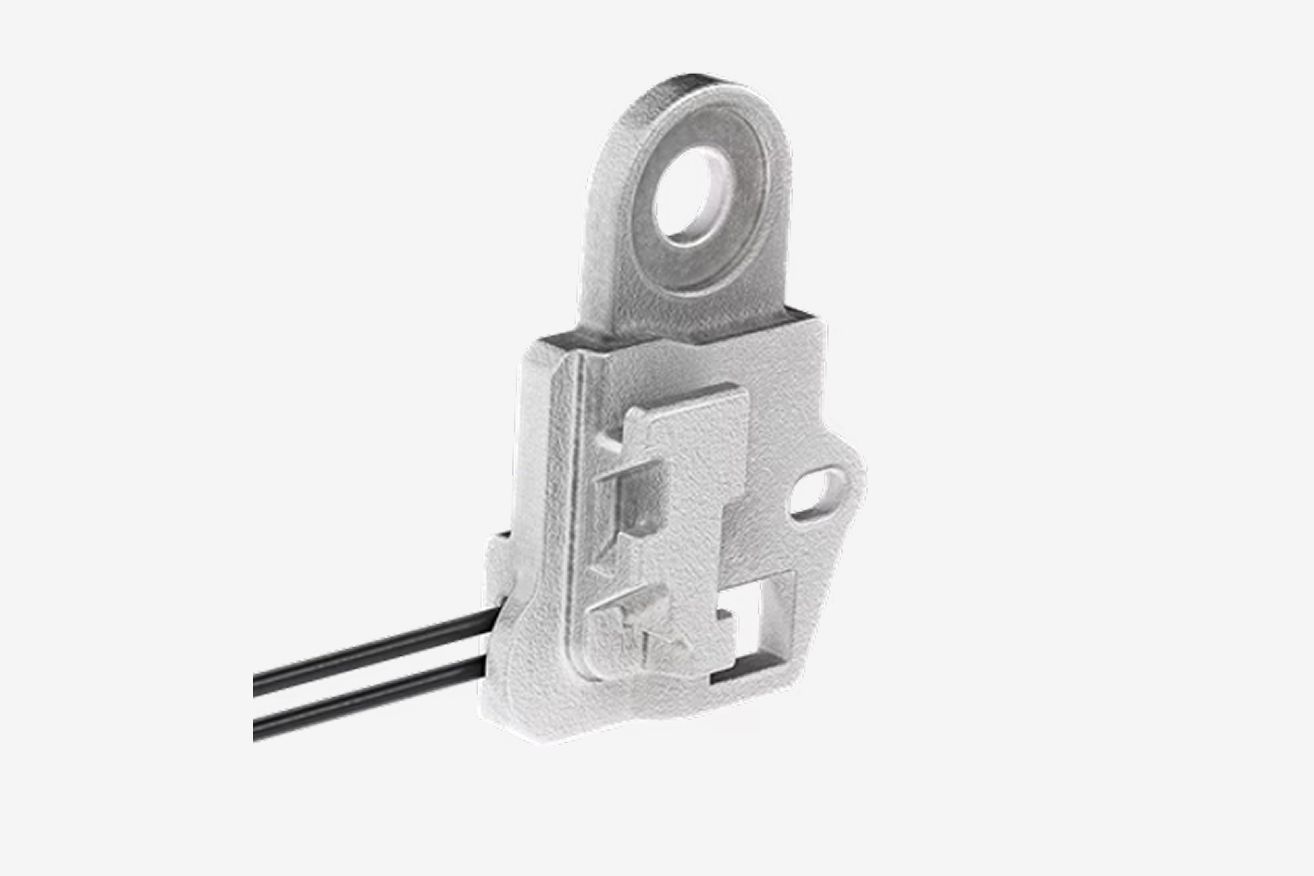

Lähivõte Thule teljekinnituse ezHitch™ plaadist, metallkomponent lihtsa valge tausta ees.

ezHitch Plate

Kontrolli oma jalgratta rummu ja telje tüüpi

Sinu jalgratta tagaratta kinnituskoht (rummu/telje piirkond) peaks olema üks allpool toodud kolmest tüübist. Tüüp määrab, millist adapterit – kui üldse – sa vajad.

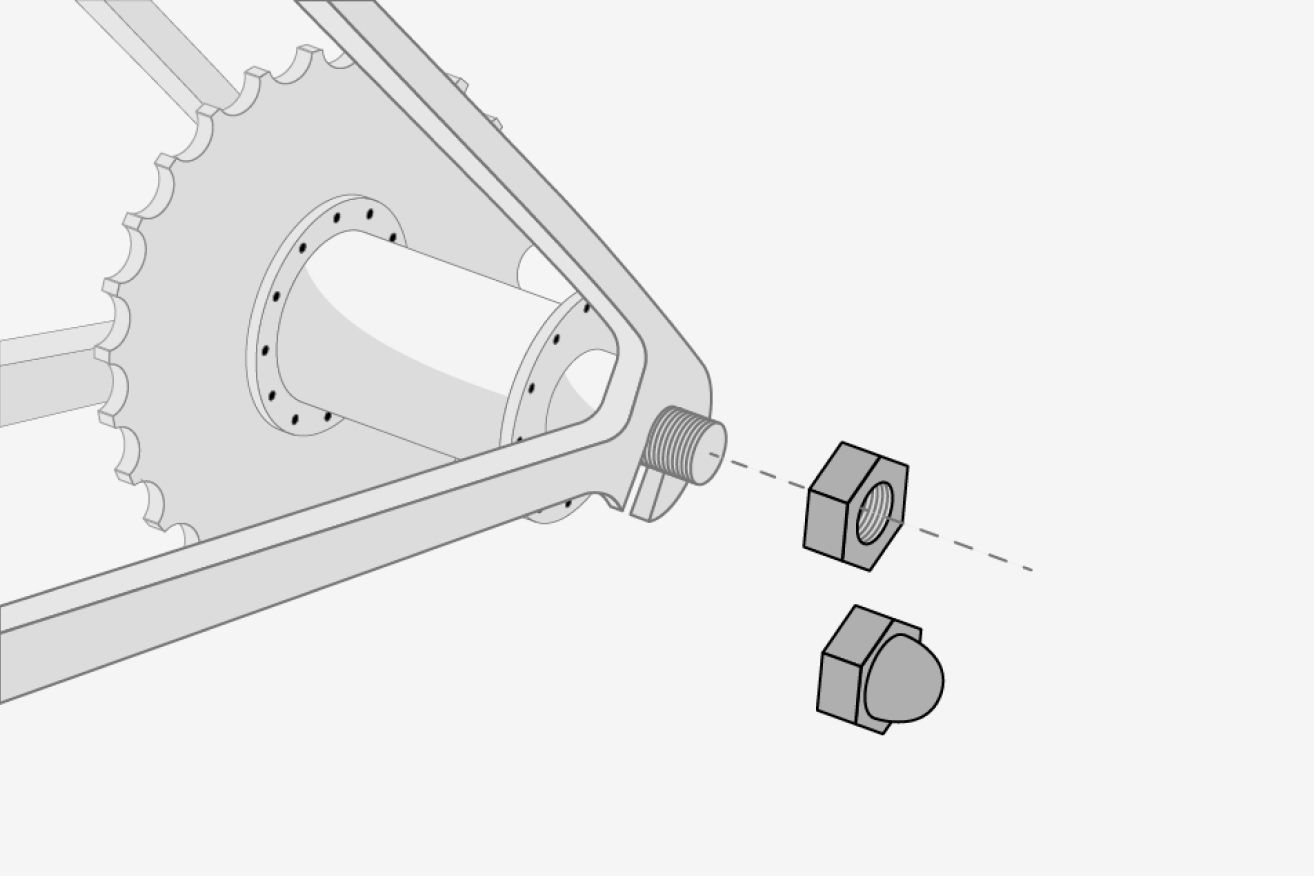

Tehniline joonis jalgratta tagumisest rummust, mis näitab tahke telje seadistust.

Täistelg

Telg on rummu osa ja ratas kinnitatakse raami külge mutritega mõlemal pool. Levinud linnarataste, paljude rummusisestuse käigukastiga rataste (sealhulgas paljude linna-/matkaelektrijalgrattad) ning paljude ühe käiguga/fixie/trekirataste puhul.

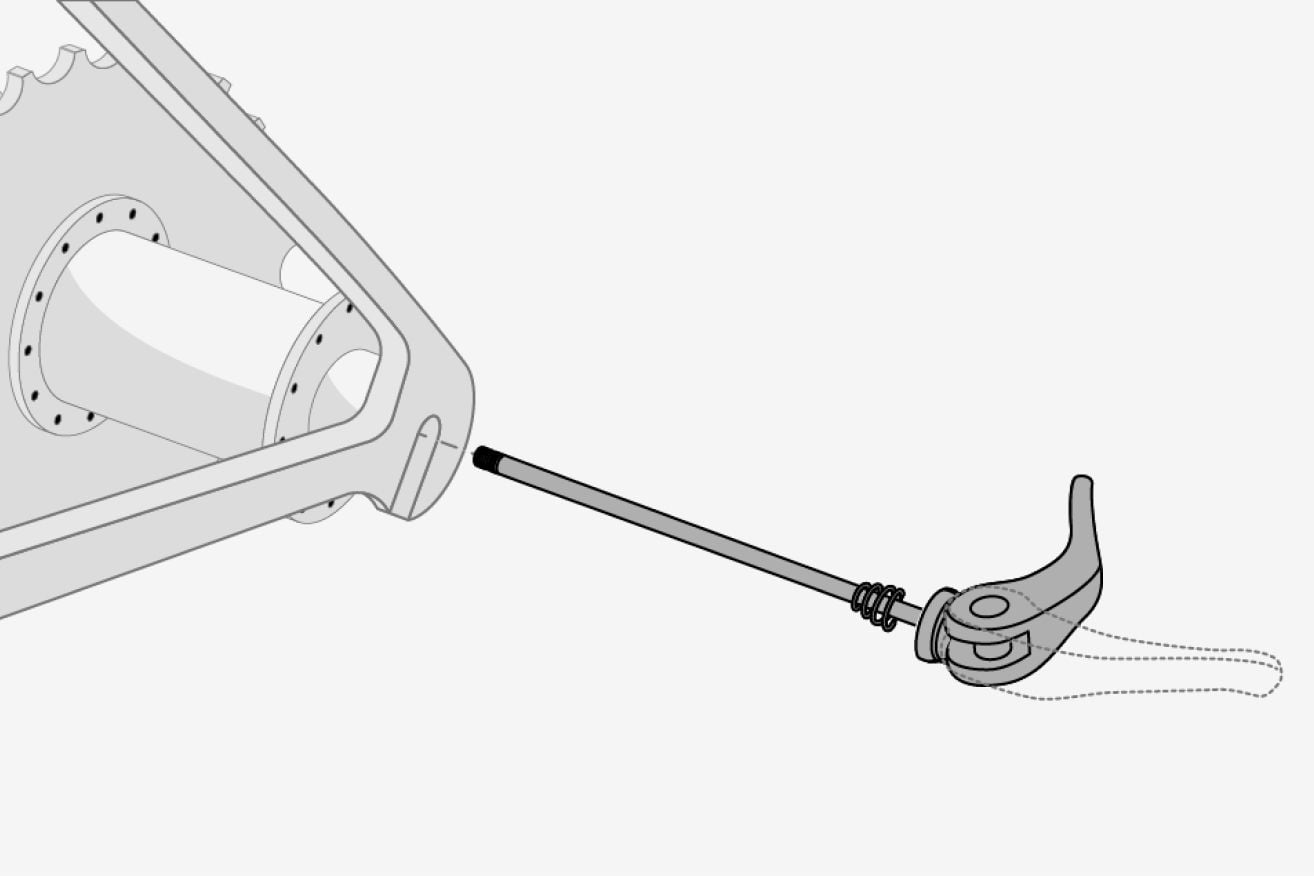

Tehniline joonis jalgratta tagumisest rummust, mis näitab kiirvabastusega (QR) vardade seadistust.

Kiirkinnitusega (QR) läbiv telg

Õhuke 5 mm läbiv telg läbib õõnsa rummu telje ja kinnitab ratta hoova abil. Kõige sagedamini esineb vanematel maanteerattel ja vanematel/soodsamatel mägijalgratastel.

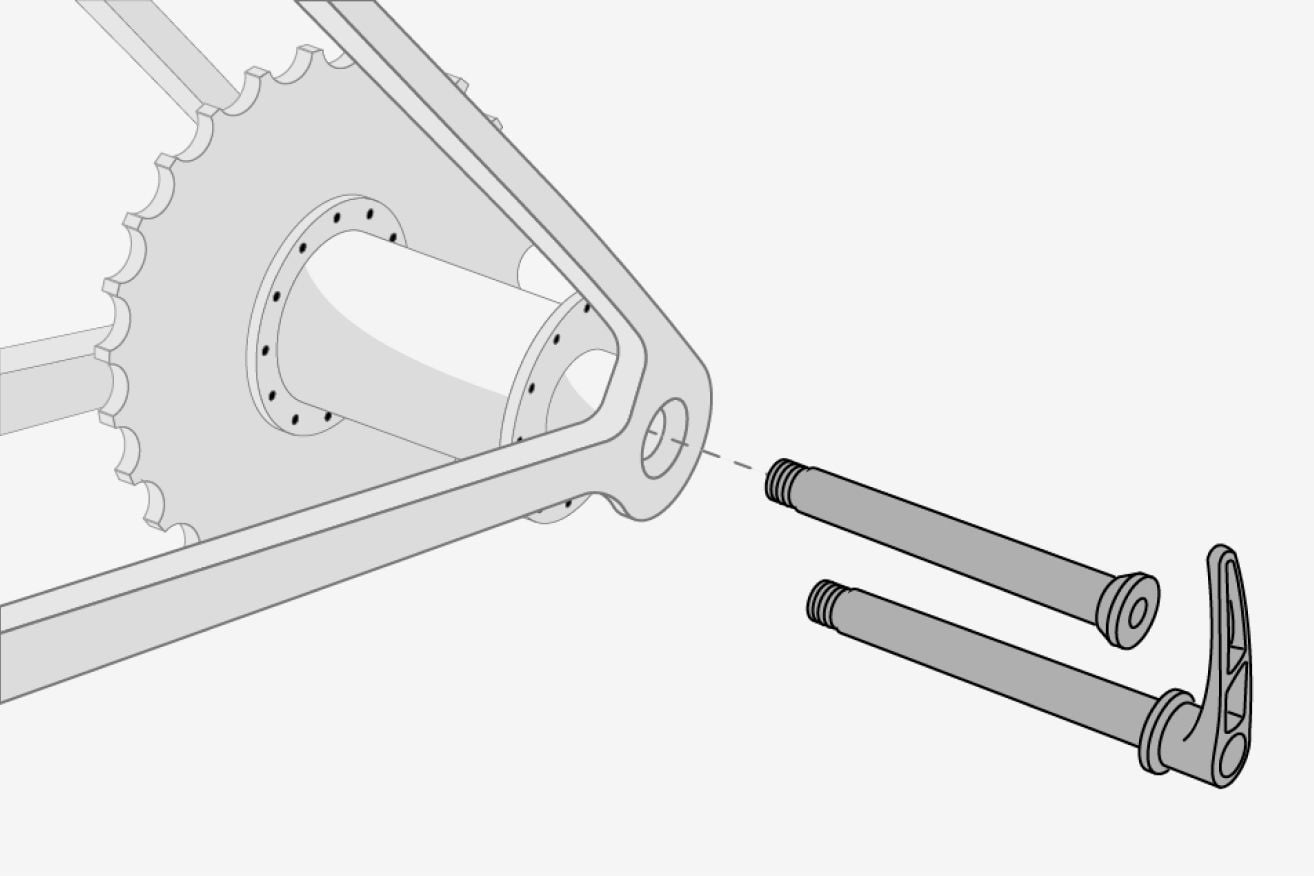

Jalgratta tagumise rummu tehniline joonis, mis näitab läbitelje seadistust.

Läbiv telg

12 mm läbiv telg läbib raami ja rummu ning keermestub raami külge. Sellel võib olla integreeritud hoob või see võib vajada kuuskantvõtit. Levinud enamikul kaasaegsetel mägijalgratastel ja enamikul ketaspiduritega maantee- või kruusajalgratastel.

Märkus: horisontaalsete väljalangemistega jalgrattad (täistelgedele või kiirkinnitusvarrastele) ei pruugi tagada haagise turvalist kinnitust. Soovitame kasutada teist jalgratast.

Täistelg

Kõigepealt kontrollige, kas teil on juba piisavalt teljekermet, et ühendusplaat ilma adapterita paigaldada.

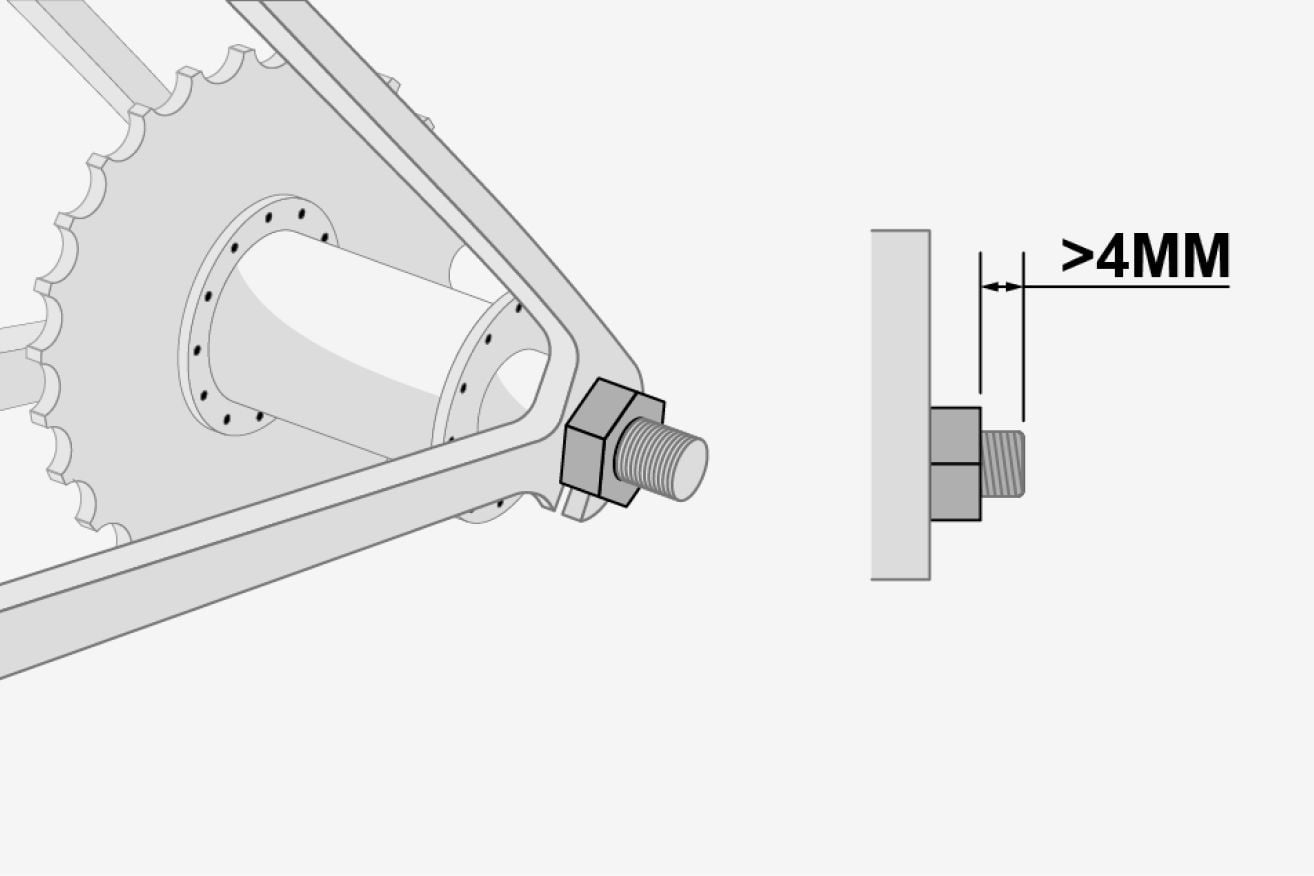

Tehniline joonis jalgratta tagumisest rummust, mis näitab, kui palju ruumi on vaja tahke telje keermele, et kinnitada jalgratta haagise ühendusplaat tavalise kuusnurkse mutriga.

Tavaline mutter

1. Mõõtke, kui palju teljekermet ulatub mutrist välja.

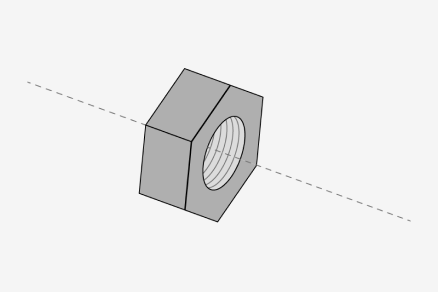

Lihtne tehniline joonis kuusnurksest mutrist sisemise keermega.

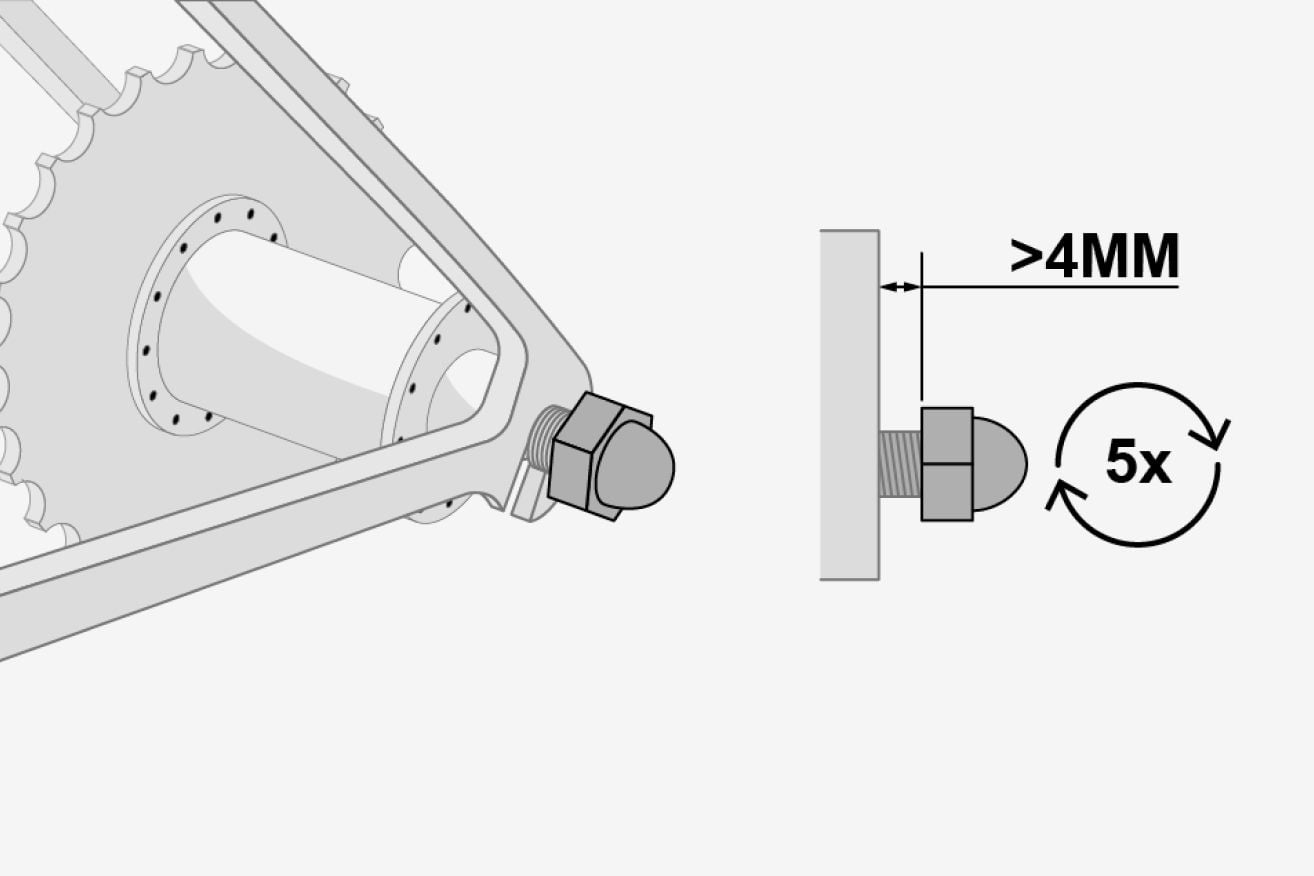

Tehniline joonis jalgratta tagumise rummu kohta, mis näitab, kui palju ruumi on vaja tahke telje keermele, et kinnitada jalgratta haagise ühendusplaat tammetõru mutriga.

Tammetõrumutter

1. Eemaldage mutter täielikult
2. Paigaldage see tagasi ja pingutage 5 täispööret
3. Mõõtke järelejäänud vahe

Kui teil on vähemalt 4 mm kasutatavat keermet ja telje läbimõõt on maksimaalselt 10 mm, saab ühendusplaadi otse paigaldada. Kui teil pole piisavalt keermet, vajate Thule sisemise rummu haakeadapterit

Mõnedel jalgratastele võib sisemise rummu haakeadapter olla kasulik ka selleks, et jalg ei segaks haagise ühendust.

Lihtne tehniline joonis tammetõrupähklist.

Sisemine rummu haakeseadme adapter

Sisemine rummuadapter asendab telje mutri ja loob ühendusplaadile spetsiaalse koha. Neid on nelja erineva mõõduga ja õige valimiseks pead tuvastama oma telje läbimõõdu ja keermemõõdu ühel kolmest viisist:

  1. Kontrolli oma jalgratta spetsifikatsiooni
    Otsi keermespetsifikatsiooni, mis vastab allolevas tabelis toodule
  2. Kontrolli oma jalgratta rummu tootjat/mudelit
    Sobita oma rumm allolevas tabelis loetletud tüüpiliste rummudega, kuid pane tähele, et see pole 100% usaldusväärne, kuna reeglist on palju erandeid.
  3. Konsulteeri jalgrattapoega
    Kui oled ebakindel, vii oma jalgratas jalgrattapoodi ja nad ütlevad sulle, mis sul on.

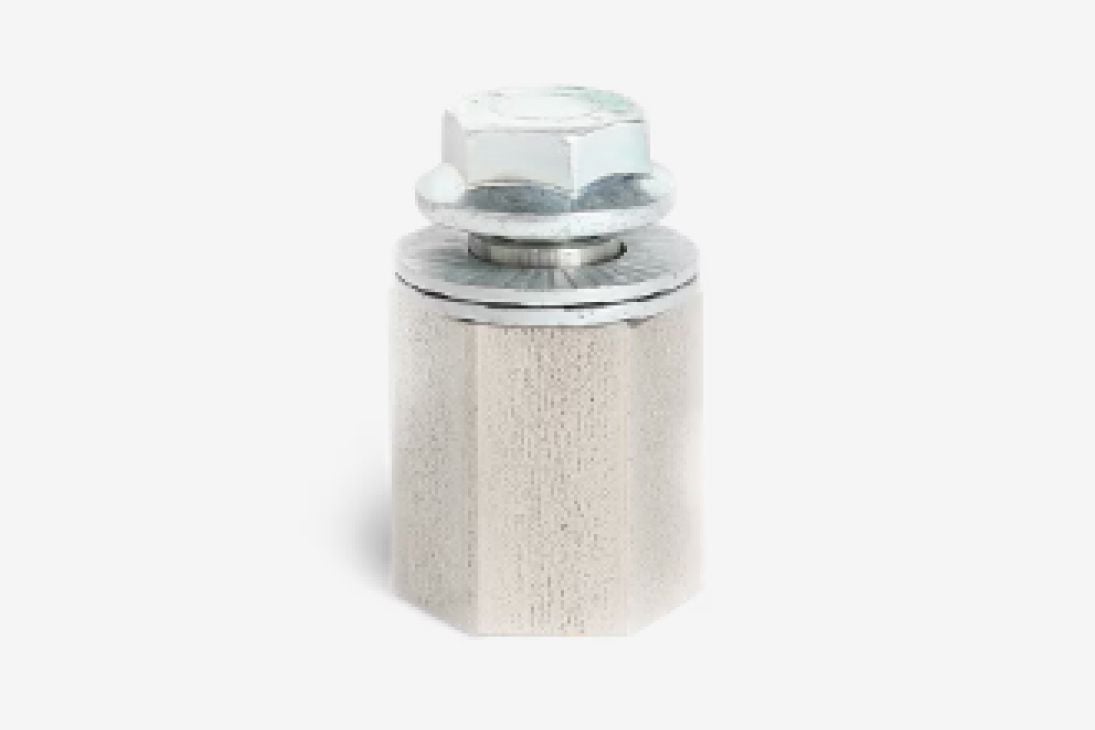

Lähivõte Thule sisemise rummu haakeadapterist tavalise valge tausta ees.
Keere Tüüpilised rummusisikud Adapter
3/8″-26 TPI Shimano Nexus rummusisikud ja vanemad linnajalgrattad 20100797 – Thule siserummuga haakeadapter Shimano jaoks
M10 × 1 Paljud mitte-Shimano rummusisikud, sealhulgas mõned SRAM, keermestatud Rohloff ja teised 20100798 – Thule siserummuga haakeadapter SRAM jaoks
M10,5 × 1 Vanemad Sachs/SRAM Spectro rummusisikud 20110722 – Thule siserummuga haakeadapter Spectro jaoks
M12 × 1,25 Paljud rummumootoriga elektrijalgrattad (keerme samm tuleb kontrollida) 20201528 – Thule siserummuga haakeadapter M12 × 1,25

QR-varras

Kui teie jalgrattal on kiirvabastusega (QR) telg, ei ole teil tavaliselt adapterit vaja. Iga Thule jalgrattahaagis sisaldab pikemat QR-varrast, mis annab ühendusplaadi paigaldamiseks vajaliku lisaruumi.

Pange tähele, et mõnel jalgrattal on kaetud väljalaskeavad (nimetatakse ka poolsuletud väljalaskeavadeks). Nendel raamidel ulatub osa väljalaskeavast väljapoole ja katab telje otsa ala nagu väike „kapuuts“. See takistab Thule ezHitchTM-i ühendusplaadil raami vastas tasaselt istumast, mis on turvaliseks paigaldamiseks vajalik.

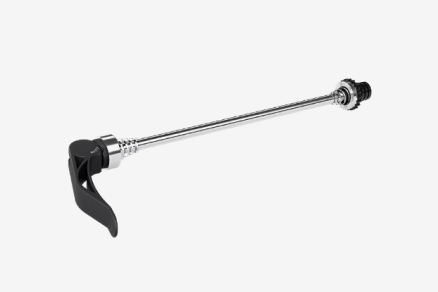

Lähivõte kiirvabastusega (QR) vardast tavalise valge tausta ees.

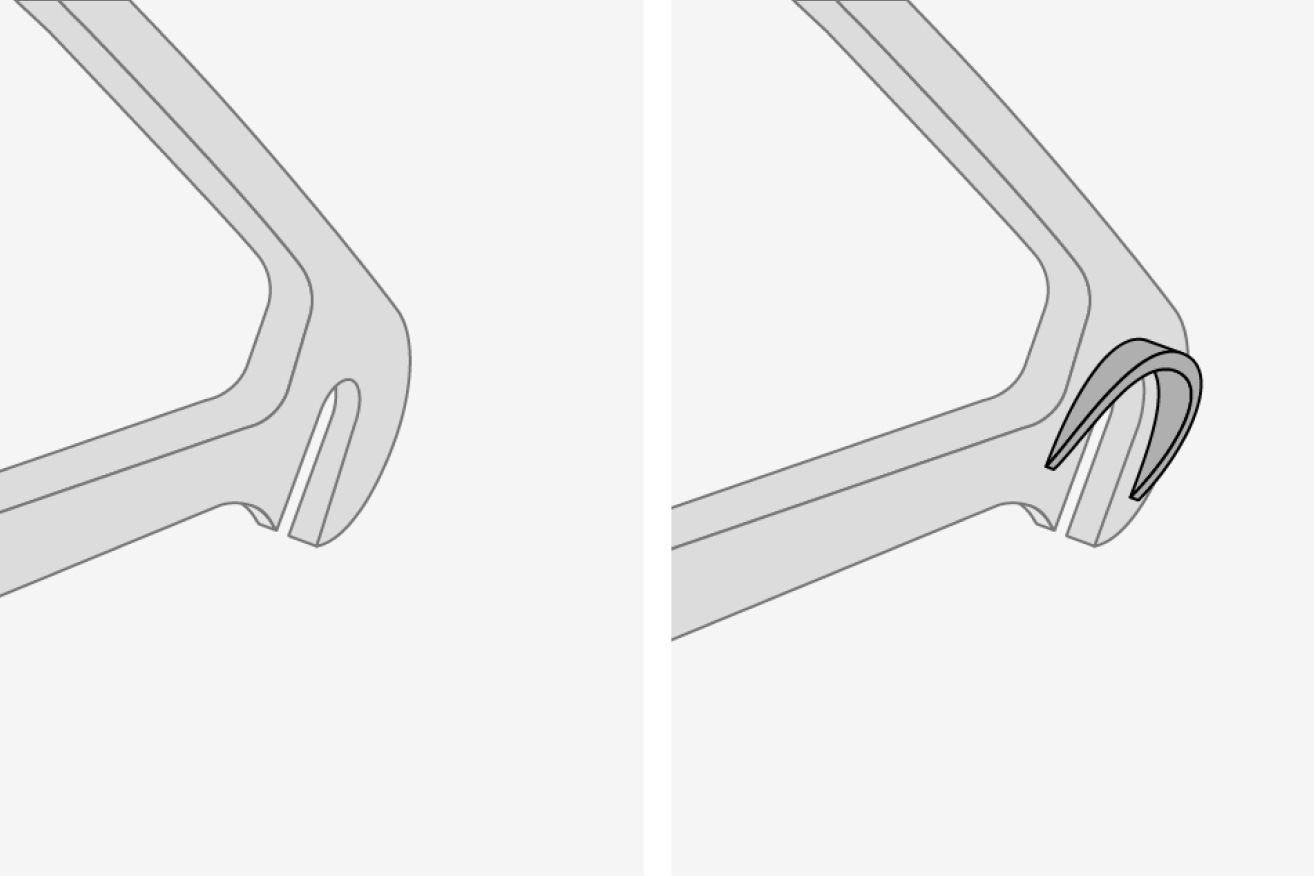

Kõrvuti tehniline joonis näitab jalgrattaraami väljalangemist, paremal pildil on kapuutsiga ava.

Kattega väljalangemiskohad

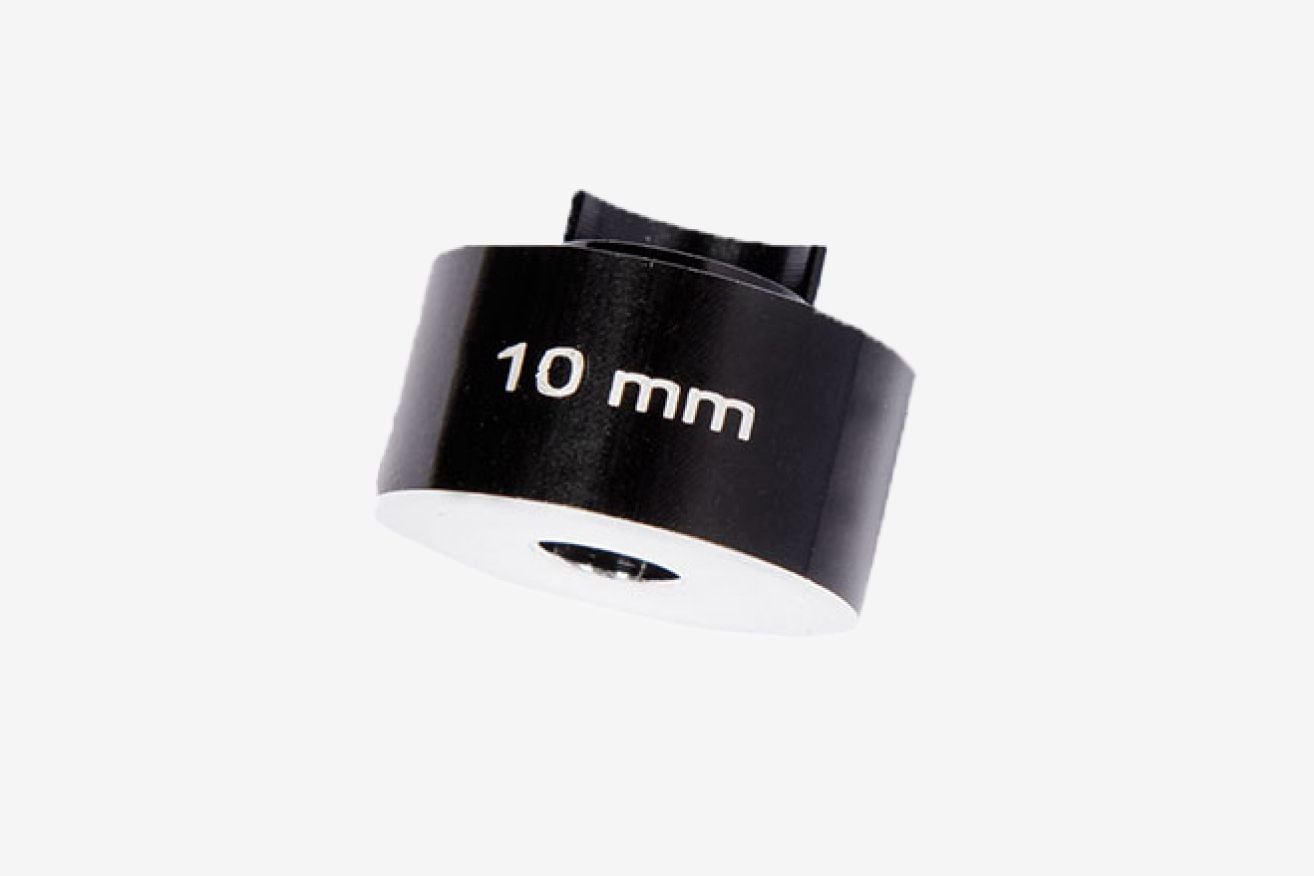

Kui sinu jalgrattal on kattega väljalangemiskohad, võid vajada Thule 3D drop adapterit. See vahetükk nihutab ühendusplaadi väljapoole, et see saaks katte alt välja ja istuks tihedalt vastu raami.

Lähivõte Thule 3D drop-adapterist tavalise valge tausta ees.

Läbiv telg

Kui teie jalgrattal on läbiv telg, peate selle asendama Thule läbiva teljega, mis pakub spetsiaalset ruumi ezHitch™ ühendusplaadile. Enamik kaasaegseid jalgrattaid kasutab 12 mm tagumist läbivat telge. Kui teie telje läbimõõt on erinev, võtke palun ühendust klienditoega ja kaaluge teise jalgratta kasutamist.

Läbivad teljed erinevad pikkuse, keermestuse sammu ja pea kuju poolest, seega õige asenduse valimine nõuab nende kolme omaduse tuvastamist.

Tehniline joonis jalgratta tagumisest rummust, mis näitab, kui palju ruumi on vaja tahke telje keermele, et kinnitada jalgratta haagise ühendusplaat tavalise kuusnurkse mutriga.

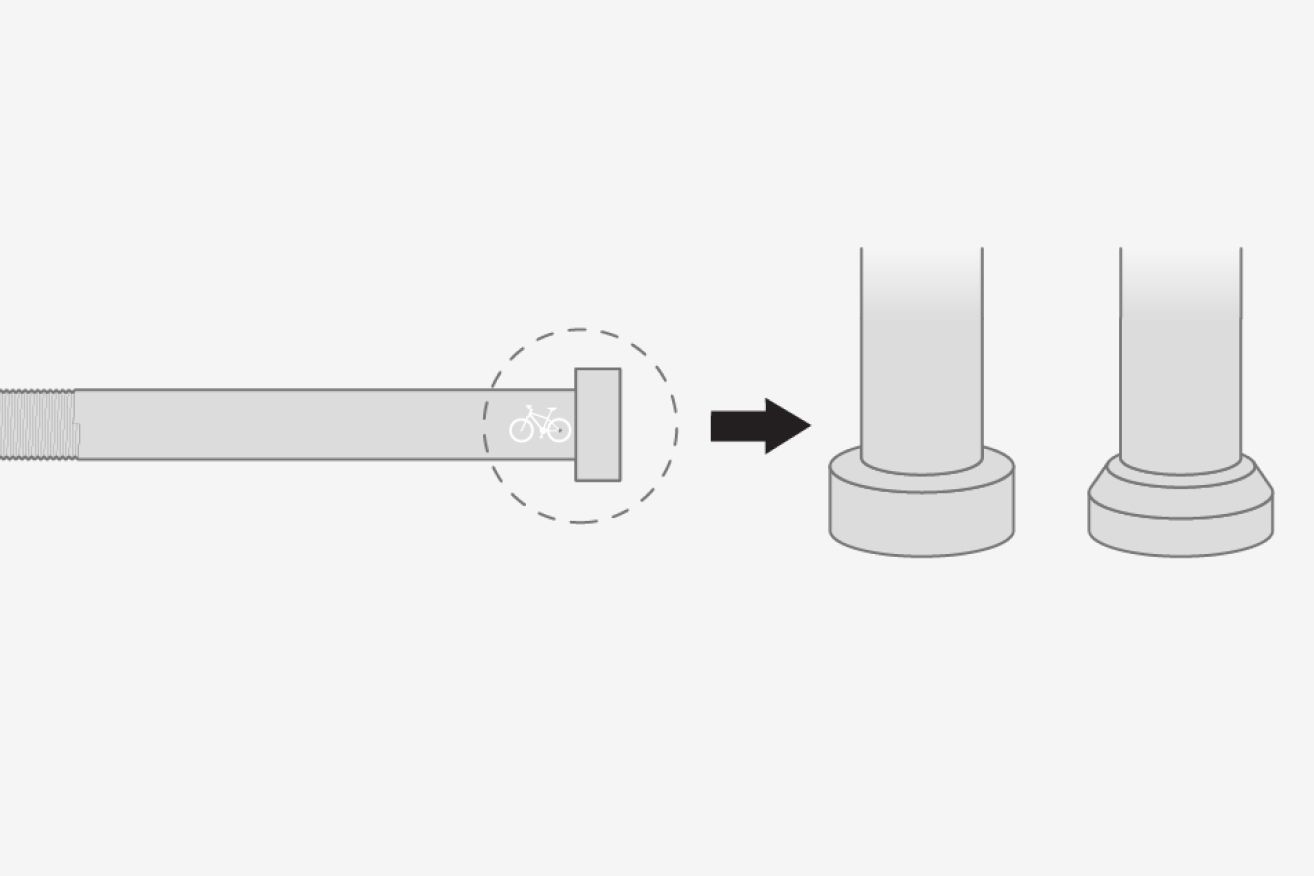

1. Tuvasta pea kuju

Läbivatel telgedel on tavaliselt kas lamepea või koonusekujuline (kitsenev) pea.

Tehniline joonis näitab läbitelge ja kahte erinevat peatüüpi: lamepea ja kooniline (koonus) pea.

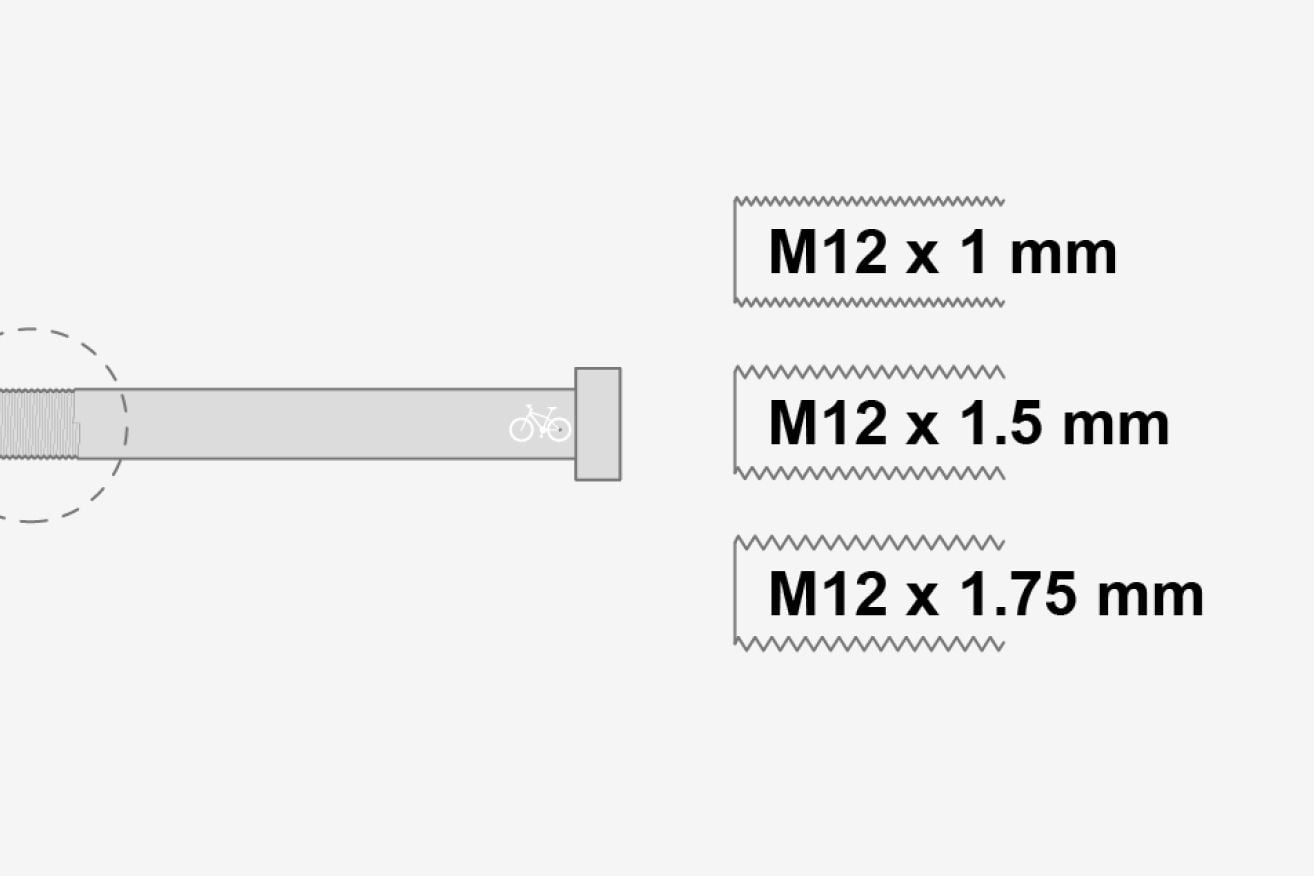

2. Tuvasta keermestussamm

Keermestussamm kirjeldab, kui tihedalt keermestus paikneb, ja see peab täpselt vastama sinu raamile.
Seda saab tuvastada kahel viisil:

  1. Kontrolli oma jalgratta spetsifikatsiooni või otsi teljele trükitud teavet. Otsi keermestuse spetsifikatsiooni, näiteks M12 x 1,5
  2. Kasuta Thule läbiva telje toote otsingusüsteemi väljatrükki
Prindi see dokument 1:1 mõõtkavas ja võrdle oma telje keermestust illustratsioonidega

Kui oled kinnitanud 12 mm läbimõõdu ning kontrollinud pea kuju, keermestussammu ja pikkust, saad valida õige Thule läbiva telje Thule läbiva telje toote otsingusüsteemist. Kui ükski valik ei tundu sinu mõõtmetega sobivat, võta palun ühendust klienditoega, et saada juhiseid.

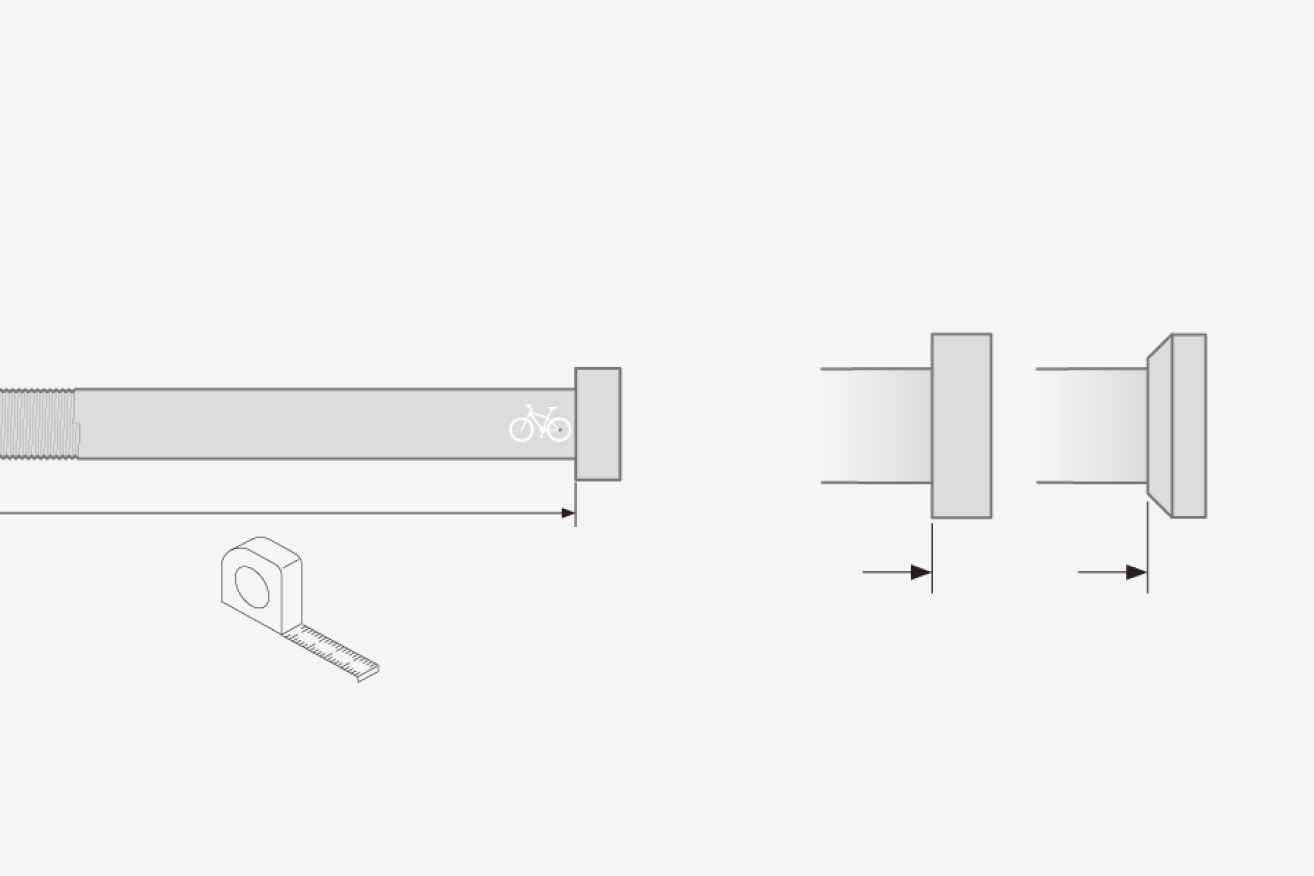

Tehniline joonis näitab kahe erineva peakujuga truaklit, koos mõõtevahendiga, mis näitab, kuidas mõõtmisi mõõta.

3. Mõõtke telje pikkus

Kõige usaldusväärsem viis pikkuse määramiseks on telg eemaldada ja see ära mõõta.

Mõnedel telgedel või raamidel on mõõtmed peale trükitud, kuid need märgistused ei pruugi alati tegelikku telje pikkust näidata. Telje otse mõõtmine tagab täpsuse. Mõõtke vastavalt pea tüübile, nagu on näidatud alloleval joonisel.

Valmis sõitma

Nüüdseks peaksite olema leidnud parima viisi oma Thule jalgrattahaagise ühendamiseks jalgrattaga. Järgige alati meie soovitusi, et tagada ohutu sõit nii teile kui ka teie reisijatele.

Kui te pole mõnes etapis kindel, võtke palun ühendust meie klienditoe meeskonna või kohaliku jalgratta edasimüüjaga. Jalgrattadisain areneb pidevalt ning uusi rummu- ja teljestandardeid tuuakse turule regulaarselt. Kui ükski meie praegustest lahendustest ei sobi teie seadistusega, andke meie klienditoele teada, et saaksime aja jooksul kaaluda oma adapterivaliku laiendamist.

Kui plaanite haagist kasutada mitme jalgrattaga, saate osta lisaühendusplaate või -kausse ning korrata adapteri valiku protsessi iga jalgratta jaoks. Edu ja nautige sõitu!

Ülevaade

See tabel näitab kõiki Thule adaptereid ja tarvikuid.

Tootekood Toote nimi Rummu ja telje tüüp Keermemõõt Pikkus
20110722 Thule Internal Hub Hitch Adapter Täistelg M10.5 × 1
20000798 Thule Internal Hub Hitch Adapter Täistelg M10 × 1
20201528 Thule Internal Hub Hitch Adapter Täistelg M12 × 1.25
20100797 Thule Internal Hub Hitch Adapter Täistelg 3/8-26
20110800 Thule Thru Axle Läbitelg M12 × 1 161–167 (lame), 155–161 (koonuseline)
20110804 Thule Thru Axle Läbitelg M12 × 1 163–172 (lame), 157–166 (koonuseline)
20110811 Thule Thru Axle Läbitelg M12 × 1 175–184 (lame), 169–178 (koonuseline)
20110808 Thule Thru Axle Läbitelg M12 × 1 229 (lame), 217 (koonuseline)
20110801 Thule Thru Axle Läbitelg M12 × 1.5 159–165
20110805 Thule Thru Axle Läbitelg M12 × 1.5 169–178
20110806 Thule Thru Axle Läbitelg M12 × 1.5 209
20110809 Thule Thru Axle Läbitelg M12 × 1.5 229
20110802 Thule Thru Axle Läbitelg M12 × 1.75 167–180
20110803 Thule Thru Axle Läbitelg M12 × 1.75 185–198
20110807 Thule Thru Axle Läbitelg M12 × 1.75 209
20110810 Thule Thru Axle Läbitelg M12 × 1.75 217–229
20110723 Thule 3D Drop Adapter Kiirkinnitusvarras
